- Seite 1 Manual Version D-221012 Start Unit SU3 Bedienungsanleitung - 1 -...
-
Seite 2: Wichtige Hinweise
Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkbaren Ein- satz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre ALGE-TIMING Vertretung. Kontaktadressen finden Sie auf unserer Homepage w ww.alge-timing.com... -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Start Unit SU3 Inhaltsverzeichnis Gerätebeschreibung ....................4 Stromversorgung ...................... 4 Anschlüsse der SU3 ....................5 DIN-Anschluss für das Startsignal (10) ............... 5 DIN-Anschluss für die Kopfhörer (11) ................. 5 Buchse für BANG oder Zeitmessgerät (12) ..............5 Betriebstasten ......................6 START (1) ........................ -
Seite 4: Gerätebeschreibung

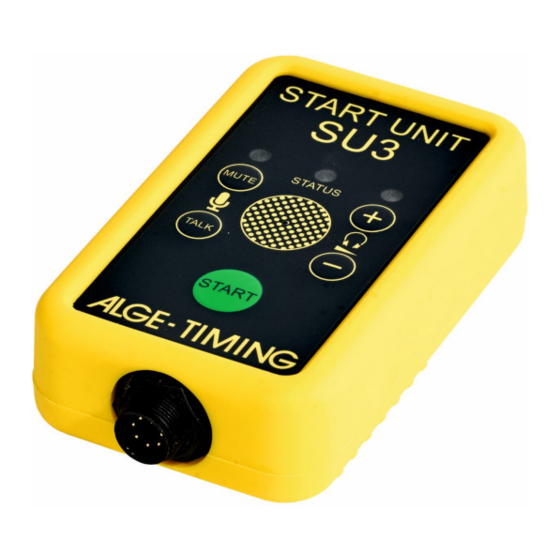

Start Unit SU3 1 Gerätebeschreibung Die Start Unit SU3 ist ein Startgerät. Sie können sie alleine oder in Kombination mit einer externen Starteinrichtung wie dem e-Start oder Startmikrofon SM8 verwenden. Die SU3 hat eine Starttaste, ein Mikrofon, um Durchsagen an die zu machen, einen einge- bauten Sprechverstärker mit einer Buchse, um Kopfhörer anzuschließen. -
Seite 5: Anschlüsse Der Su3
Bedienungsanleitung Start Unit SU3 3 Anschlüsse der SU3 Die SU3 hat drei Buchsen, um sie mit anderen Geräten zu verbinden. Beispiel für Leichtathletik: Beispiel für Schwimmen: DIN-Anschluss für das Startsignal (10) Verbinden Sie ein externes Startgerät wie einen E-Start oder Startmikrofon SM8. -
Seite 6: Betriebstasten
Bedienungsanleitung Start Unit SU3 4 Betriebstasten START (1) Wenn Sie die START Taste drücken bekommt das Zeitgerät einen Startimpuls. Alternativ zu diesem manuellen Start können Sie ein externes Startgerät wie den e-Start oder das Star- mikrofon SM8 verwenden. MUTE (4) Wenn Sie auf MUTE (4) drücken wird das Mikrofon für eine Nachricht von einem externen... -
Seite 7: Technische Daten
Bedienungsanleitung Start Unit SU3 6 Technische Daten Gehäuse: robuste Plastikhülle mit gelber Silikonummantelung Maße: 127 x 73 x 37 mm (L x B x H) Gewicht: 0,25 kg Anschlüsse 6.1.1 Pinbelegung DIN-Anschluss für Startmikrofon oder E-Start (10) 1 ..C0 Startsignal 2 .. - Seite 8 Bedienungsanleitung Start Unit SU3 Änderungen vorbehalten Copyright ALGE-TIMING GmbH Rotkreuzstr. 39 6890 Lustenau / Austria https://www.alge-timing.com - 8 -...
