7 Inbetriebnahme
7.1 Aufstellen des Schweißgerätes
Sicherheitshinweise „Zu Ihrer Sicherheit" auf den ersten Seiten beachten!
•
Stellen Sie das Gerät so auf, daß zum Einstellen der Bedienungselemente genügend Platz
vorhanden ist.
•
Achten Sie darauf, daß das Gerät standfest aufgestellt und gegen Wegrollen
entsprechend gesichert wird.
7.2 Netzanschluß
Es muß ein entsprechender Netzstecker an die Netzzuleitung des Gerätes angeschlossen
werden! Der Anschluß muß durch einen Elektrofachmann nach den geltenden VDE
Vorschriften erfolgen!
Die Phasenfolge ist beliebig und hat auf die Drehrichtung von Lüfter oder Wasserpumpe keinen
Einfluß!
Die auf dem Leistungsschild angegebene Betriebsspannung muß mit der Netzspannung
übereinstimmen! Die Netzabsicherung entnehmen Sie den technischen Daten!
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
7.2.1 Umklemmen der Netzspannung 400/415V am Steuertrafo
Entsprechend der Netzspannung muß der Fastonstecker (Pfeil) am Trafo umgesteckt werden:
•
Bei 400V: MIG 300 Stecker auf Pin 7/8 bzw. MIG 450/500 auf Pin 4 stecken (ab Werk)
•
Bei 415V: MIG 300 Stecker auf Pin 9/10 bzw. MIG 450/500 auf Pin 5 bei stecken.
MIG 450 / 500A - Serie
415V
400V
0V
Geräte die in Länder mit vom Standard
abweichenden Netzanschlußspannungen geliefert
werden erhalten folgende Aufkleber:
a) Hinweise zur Anschlußspannung- (am Kabelende)
b) Netzanschlußspannung bei Auslieferung
(Geräterückseite oberhalb Typenschild)
Netzanschluß-
spannung
Mains voltage
c) Sonderspannnungen, zum Kennzeichnen gemäß
Umklemmen vor Ort (liegt Betriebsanleitung bei)
Nach dem Umklemmen auf 415 V muß der
•
Aufkleber c) auf Aufkleber b) geklebt und
•
Aufkleber a) am Kabelende entfernt werden.

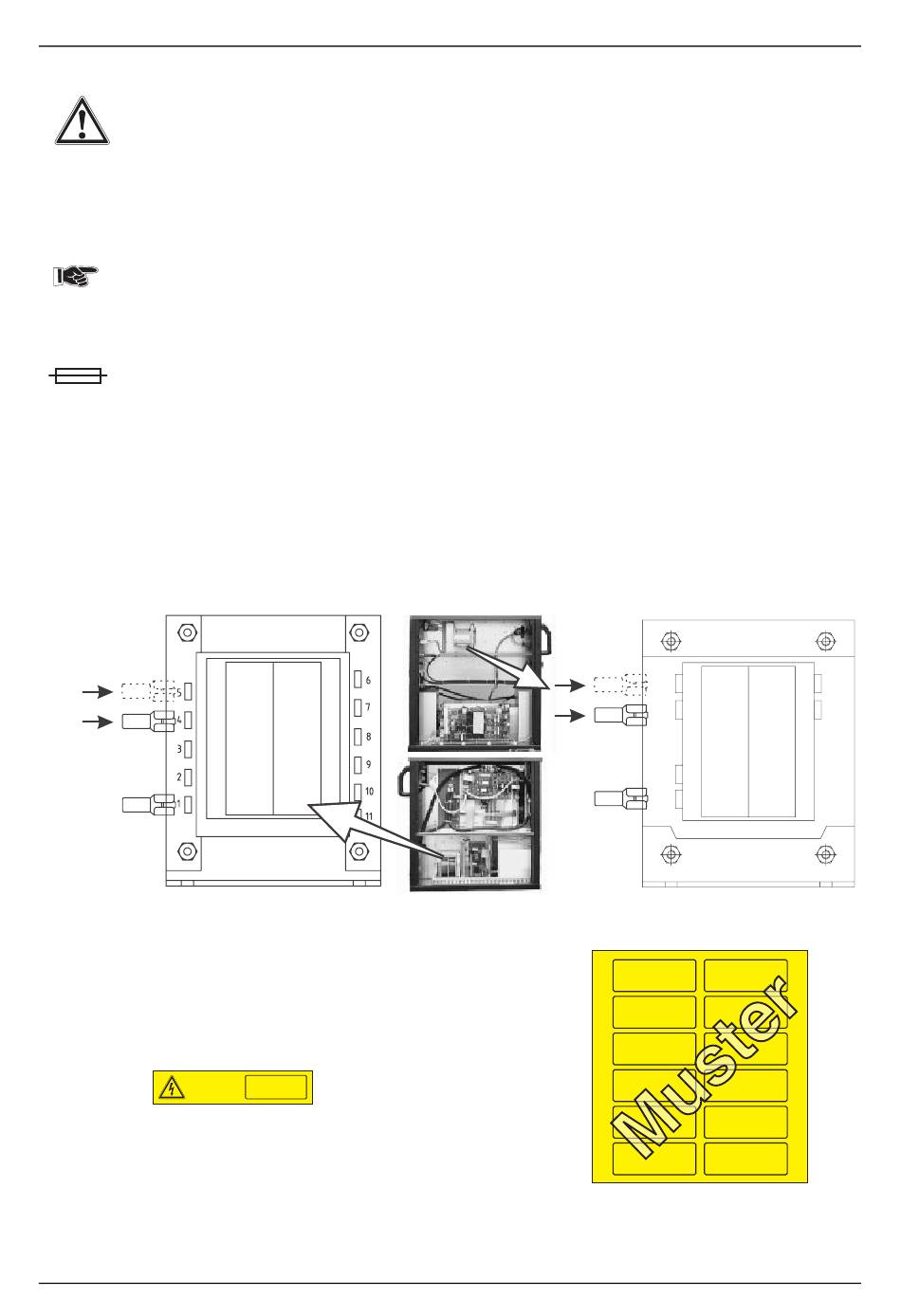

Abb.: Steuertrafo
400V
415V
400V
0V
c)
(Art-Nr. Aufkleber siehe Kap. Zubehör)
7/1
MIG 300A - Serie
9/10
7/8
4/5
2/3
230V 230V V
400V 400V 400 00V V
415V 415V 41 415 15V
460V 460V 460V 0V 46
500V 500V 500V 0V
___V ___V V
13/14
15/16
