Beschreibung der Systemkomponenten
5
6
7
INFO
8
START
9
V/A
10
M
11
12
13
0
14
X

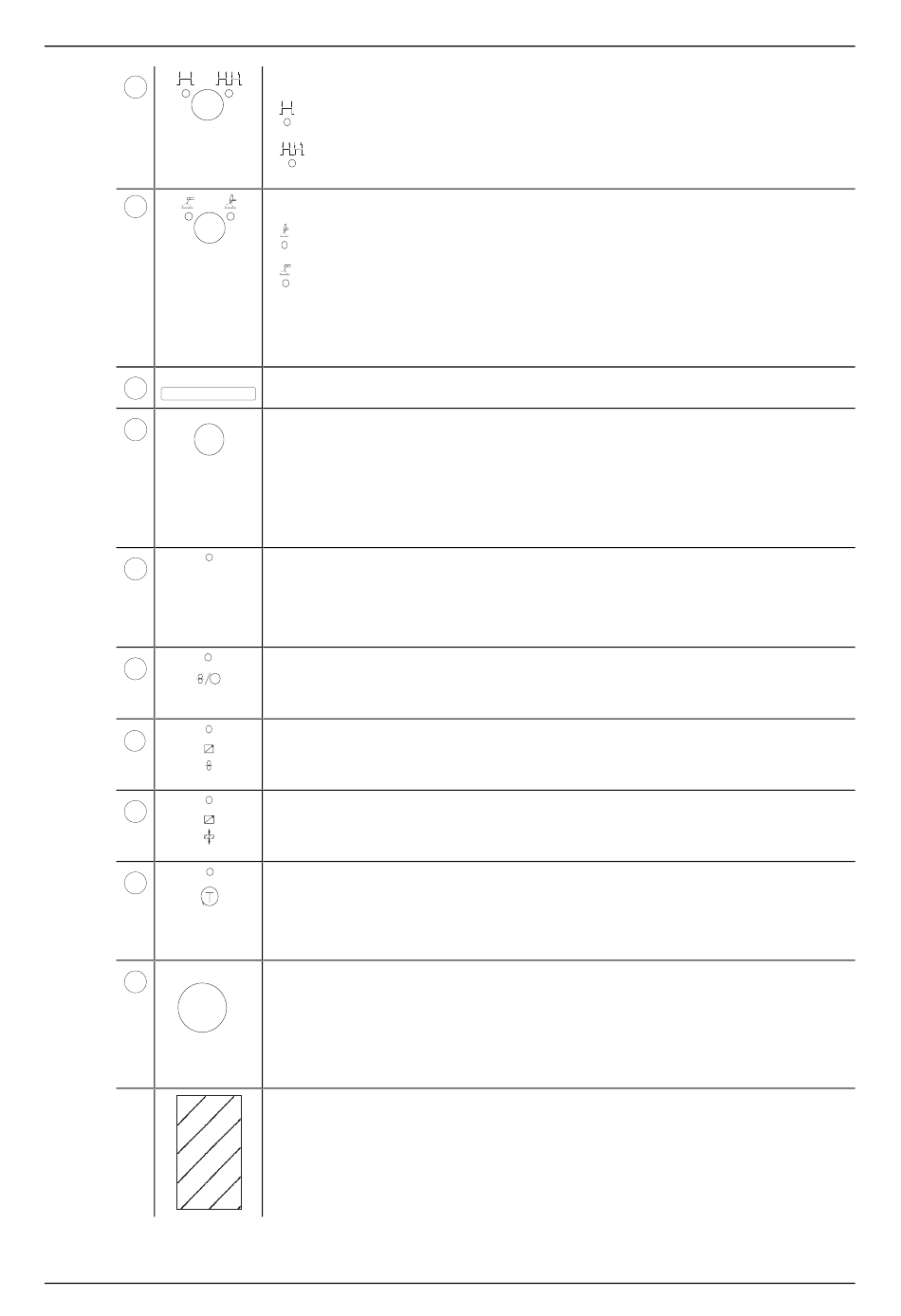

Drucktaste mit LED-Leuchten: Anwahl und Anzeige Betriebsart
2-Takt-Schweißen oder
4 Takt-Schweißen
Drucktaste mit LED-Leuchten: Anwahl und Anzeige Schweißverfahren
WIG-Schweißen oder
Stabelektroden-Schweißen
Keine der beiden LED-Leuchten leuchtet, wenn MIG/MAG- Standard oder
Pulsarc angewählt ist.
Alphanummerisches LCD-Display: Anzeige aller Eingaben und Parameter
Drucktaste Info und Start :
Auswahl welcher Schweißparameter als Sollwert oder Istwert im LCD
Display angezeigt wird.
Quittierung der Eingaben und Steuerung auf
Grüne LED-Leuchte V/A:
Anzeigen vom Istwert Schweißspannung und- strom im LCD Display
während und nach Beendigung (Hold- Funktion) des Schweißens.
Grüne LED-Leuchte : Anzeigen vom Istwert Drahtvorschub-
geschwindigkeit und Drahtvorschub-Motorstrom im LCD Display
LED-Leuchte : Anzeigen von Drahtvorschubgeschwindigkeit (Sollwert)
im LCD Display (Funktion nur möglich mit eingeschalteten Fernsteller)
LED-Leuchte : Anzeigen von Materialdicke (Sollwert) im LCD Display
(Funktion nur möglich mit eingeschalteten Fernsteller)
LED-Leuchte blinkt: Keine Eingaben möglich.
Steuerung errechnet die optimalen Schweißparameter und
führt Selbsttest durch.
Schlüsselschalter: Verriegelung der Eingabeebene der Steuerung
Schlüsselstellung 0 =
1
Schlüsselstellung 1 =
Klappfenster zum Abdecken der Bedienungselemente die nur selten
benötigt werden.
nur Schweißbereitschaft, „Start" und „Stop"
Fernstellerfunktion möglich.
Alle Parameter verstellbar
4/17
schweißbereit" schalten
