7 Inbetriebnahme
7.6 Anschluß oder Auswechseln des Schlauchpaketes am DV-Koffer
Schlauchpaketende mit Schweißleitungskabelbuchse benutzen.
•
Abdeckblech im Inneren des DV- Koffers losschrauben und entfernen.
•
Spannklammer an Zugentlastung von Zwischenschlauchpacket entfernen.
•
Versorgungsleitungen und -schläuche nacheinander durch die Aussparung (G11) am Draht-
vorschubkoffer einführen.
•
Schlauchpaket-Zugentlastung in die Aussparung einsetzen.
•
Spannklammer der Zugentlastung wieder eindrücken.
•
Zugentlastung mit Schlauchpaket zum Feststellen um 90° nach rechts drehen.
•
Schweißstrombuchse auf Stecker (J11) stecken und verriegeln.
•
Anschlußschläuche für Kühlwasser in die entsprechenden Schnellverschlußkupplungen von
DV- Koffer einstecken, Rücklauf rot an Kupplung (H11) / Vorlauf blau an Kupplung (I11).
•
Schutzleiteranschluß mit Mutter; Federring und U-Scheibe am Gewindebolzen (A11) montieren
•
Kabelstecker der Steuerleitung in die Anschlußbuchse (C11) stecken und mit Überwurfmutter
sichern. (Der Stecker läßt sich nur in einer Stellung in die Anschlußbuchse einstecken)
•
Gasschlauch G ¼ am Anschlußnippel (B11) (mit Gasstaudüse) gasdicht verschrauben.
•
Zum Auswechseln in umgekehrter Reihenfolge vorgehen.
Standardmäßig wird an jeden Drahtvorschubkoffer am Anschlußnippel (B11) eine
Gasstaudüse für einen Gasdurchfluß von 0 - 16l/min montiert. Für Anwendungen bei denen
eine größere Gasdurchflußmenge benötigt wird (z. B. Aluminium) sollte eine Gasstaudüse
von 0 - 32l/min (siehe Zubehör) eingebaut werden.
A11
B11
C11
D11
E11
F11

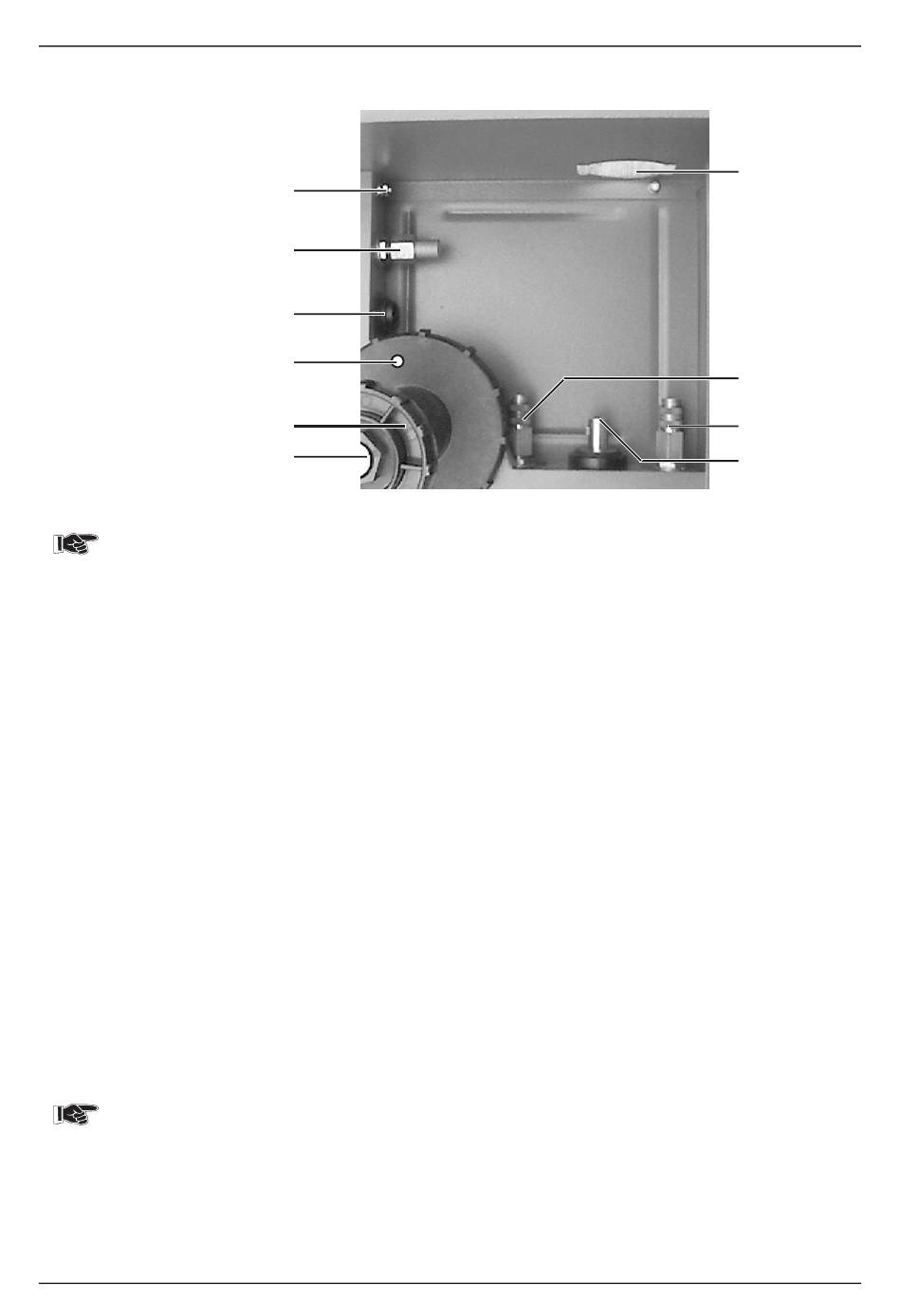

Abb. 11:
7/5
G11
H11
I11
J11
