5
Betrieb
5.3.2.4 Digitale Grundfunktionen

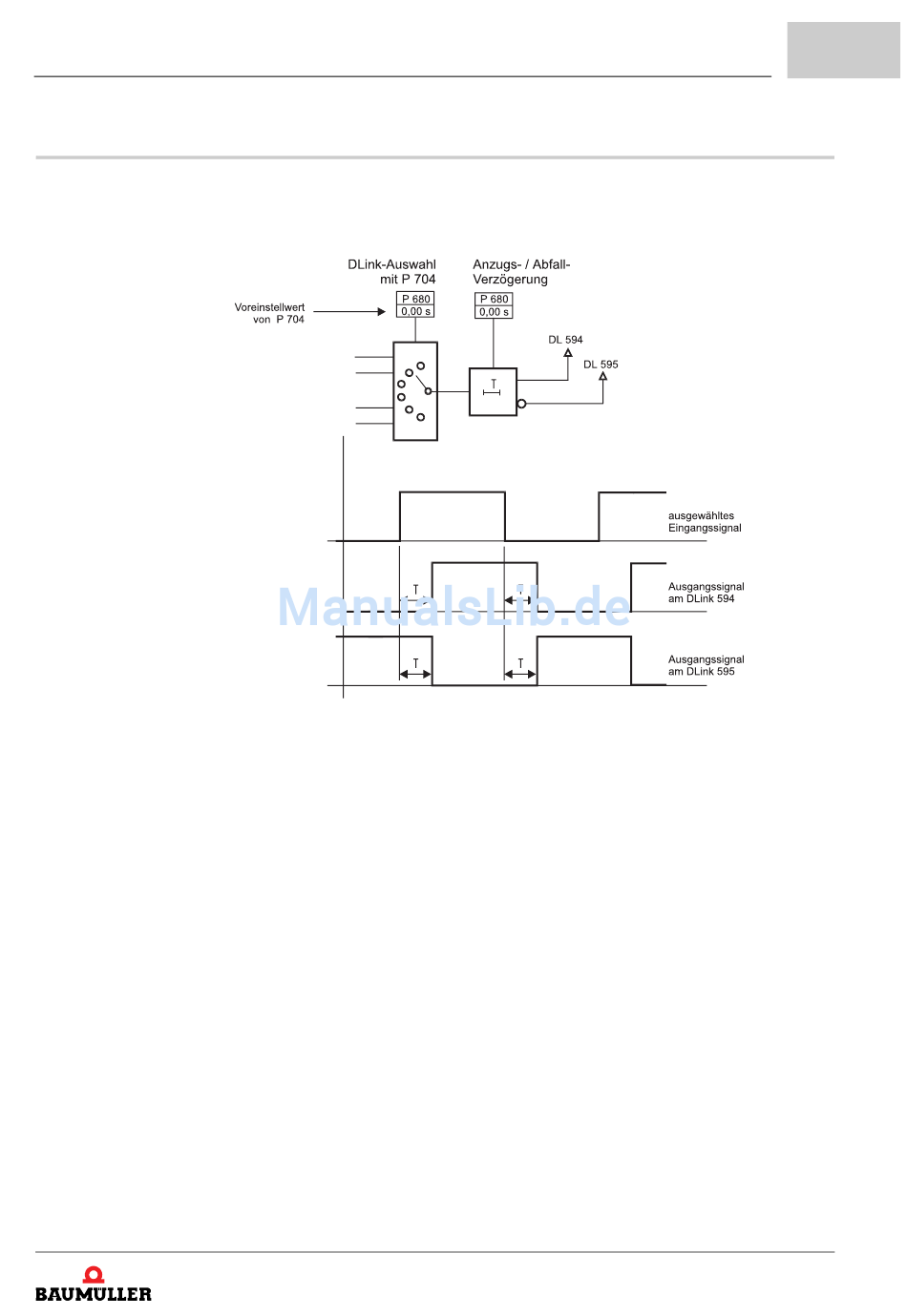

Es sind vier digitale Inverter mit je einem Eingang vorhanden. Jeder Inverter besitzt eine para-
metrierbare Signalverzögerung. Die vorgegebene Zeit gilt sowohl für den LOW → HIGH-Über-
gang, als auch für den HIGH → LOW-Übergang des Eingangssignals.
Pegeländerungen am Eingang, die kürzer als die eingestellte Verzögerungszeit sind, erschei-
nen nicht am Ausgang der digitalen Inverter!
Die DLink können mit den vier vorhandenen digitalen Funktionsblöcken über UND, ODER und
Exklusiv ODER verknüpft werden. Das Ergebnis steht dann in zwei weiteren DLink zur Verfü-
gung. Im ersten DLink steht das Ergebnis der Verknüpfung, im folgenden DLink steht das inver-
tierte Ergebnis.
91
Betriebsanleitung BKD 6 / ...7000 BKF 12 / ...7000
Dokument-Nr.: 5.98066.07
von 488
