h Durch Betätigen der MODE-Taste den Wert in den zugehörigen RAM Datensatz überneh-
men.
f Die Anzeige wechselt wieder zwischen der Parameternummer und dem Parameterwert.
HINWEIS
Es ist zu beachten, dass ein neuer Parameterwert nicht schon beim Verstellen durch die
Pfeiltasten übernommen wird, sondern erst bei Betätigung der MODE-Taste. Der Wert wird
dann in den Datensatz im RAM (nicht im EEPROM) übernommen. Gehört der geänderte Pa-
rameter zur Gruppe der zentralen Daten so wird er automatisch auch in das EEPROM ge-
speichert. Handelt es sich um einen Parameter, der zu einem Datensatz gehört, so kann er
nur durch ein anschließendes Abspeichern des Datensatzes in das EEPROM übertragen
werden.

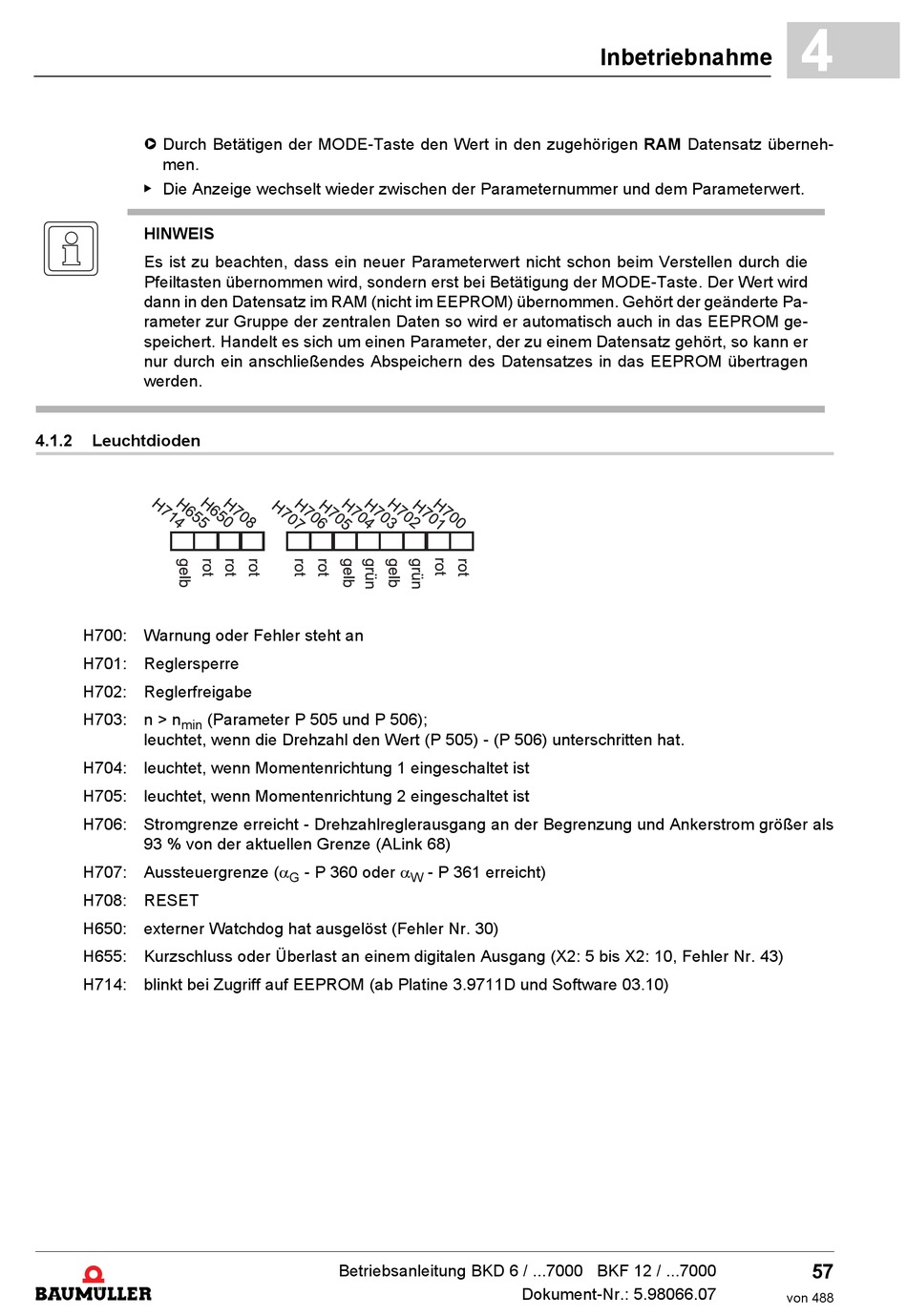

4.1.2
Leuchtdioden
H700: Warnung oder Fehler steht an
H701: Reglersperre
H702: Reglerfreigabe
H703: n > n
min
leuchtet, wenn die Drehzahl den Wert (P 505) - (P 506) unterschritten hat.
H704: leuchtet, wenn Momentenrichtung 1 eingeschaltet ist
H705: leuchtet, wenn Momentenrichtung 2 eingeschaltet ist
H706: Stromgrenze erreicht - Drehzahlreglerausgang an der Begrenzung und Ankerstrom größer als
93 % von der aktuellen Grenze (ALink 68)
H707: Aussteuergrenze (α
H708: RESET
H650: externer Watchdog hat ausgelöst (Fehler Nr. 30)
H655: Kurzschluss oder Überlast an einem digitalen Ausgang (X2: 5 bis X2: 10, Fehler Nr. 43)
H714: blinkt bei Zugriff auf EEPROM (ab Platine 3.9711D und Software 03.10)
(Parameter P 505 und P 506);
- P 360 oder α
G
Betriebsanleitung BKD 6 / ...7000 BKF 12 / ...7000
- P 361 erreicht)
W
Dokument-Nr.: 5.98066.07
Inbetriebnahme
4
57
von 488
