Parameterbeschreibung - Digitale Eingangsvervielfacher
5.24 Parameterbeschreibung - Digitale Eingangsvervielfacher
Der Vervielfacher 1 (oder der Vervielfacher 2) kann jedem der 8 digitalen Eingänge (X2: 19 bis
X2: 26) zugeordnet werden. Er besitzt vier Ausgänge. Jedem dieser Ausgänge wird eine Funk-
tion (DEF Nr.) zugeordnet. Damit ist es möglich, mit dem digitalen Eingang x bis zu vier ver-
schiedene Aktionen gleichzeitig auszulösen. Um den Vervielfacher an den digitalen Eingang x
zu schalten, muss in den entsprechenden Parameter (P 401 bis P 408) der Wert 30 eingetra-
gen werden. Es ist auch möglich, den Vervielfacher 2 als Ziel für den Vervielfacher 1 zu defi-
nieren. Dann können mit dem digitalen Eingang x max. 7 Aktionen ausgelöst werden.

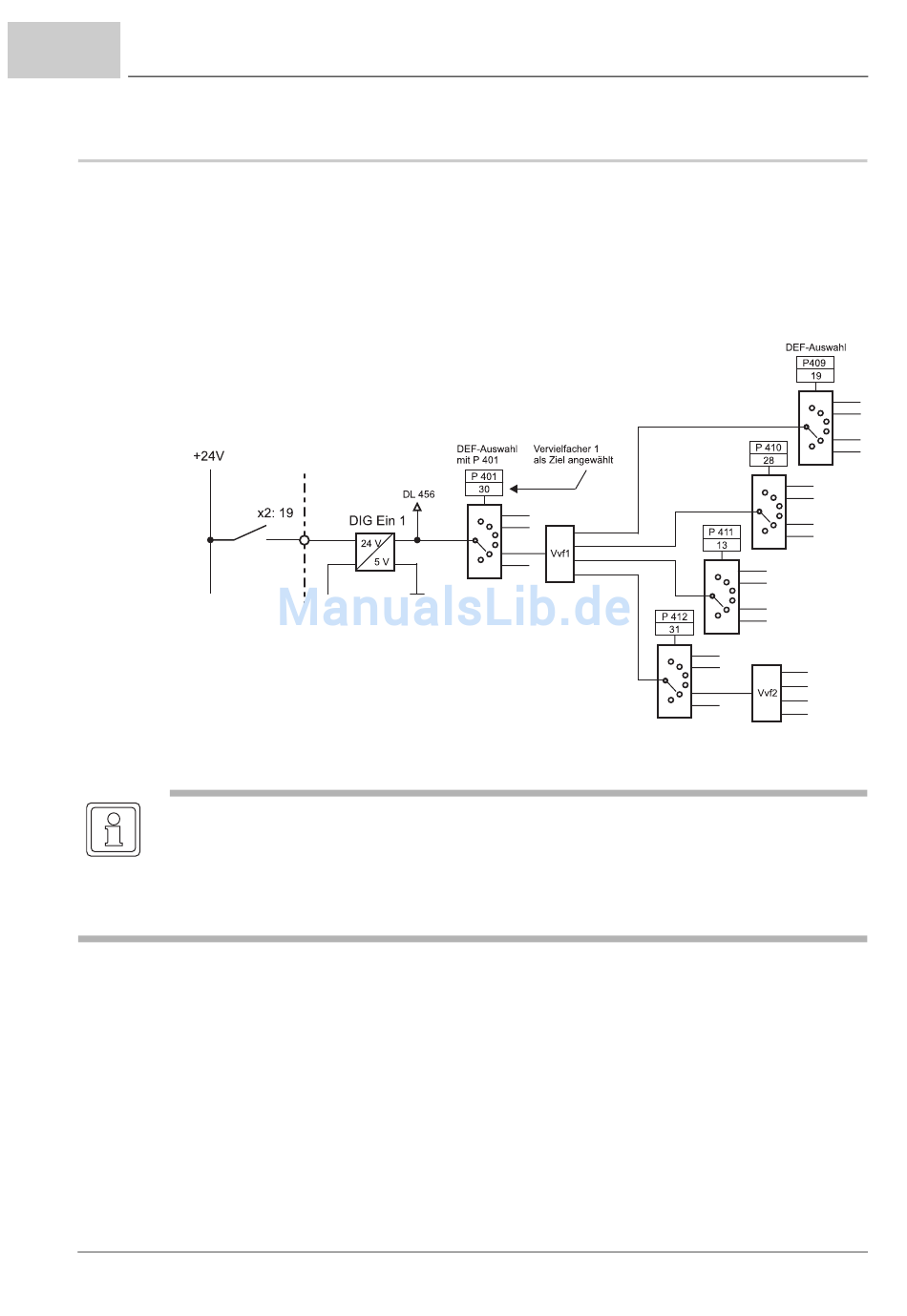

Abbildung 71: Vervielfacher 1 und Vervielfacher 2
HINWEIS
Es darf nur der Vervielfacher 2 dem Vervielfacher 1 nachgeschaltet werden. Die Kombina-
tion, dass dem Vervielfacher 2 der Vervielfacher 1 nachgeschaltet wird ist nicht zulässig.
In diesem Fall wirkt der Vervielfacher 1 nicht!
Es ist auch nicht zulässig, als Ziel den eigenen Vervielfacher einzutragen!
P 409
Funktion Vervielfacher 1.1 (Vervielfacher 1, Ausgang 1)
Bereich:
Standardwert:
P 410
Funktion Vervielfacher 1.2 (Vervielfacher 1, Ausgang 2)
Bereich:
Standardwert:
260
Betriebsanleitung BKD 6 / ...7000 BKF 12 / ...7000
Dokument-Nr.: 5.98066.07
von 488
0/ 7 ...29/31 ...33 (DEF NR.)
0 (abgeschaltet)
0/ 7 ...29/31 ...33 (DEF NR.)
0 (abgeschaltet)
Speicherung:
Zentrale Daten
Änderung:
Offline
Speicherung:
Zentrale Daten
Änderung:
Offline
