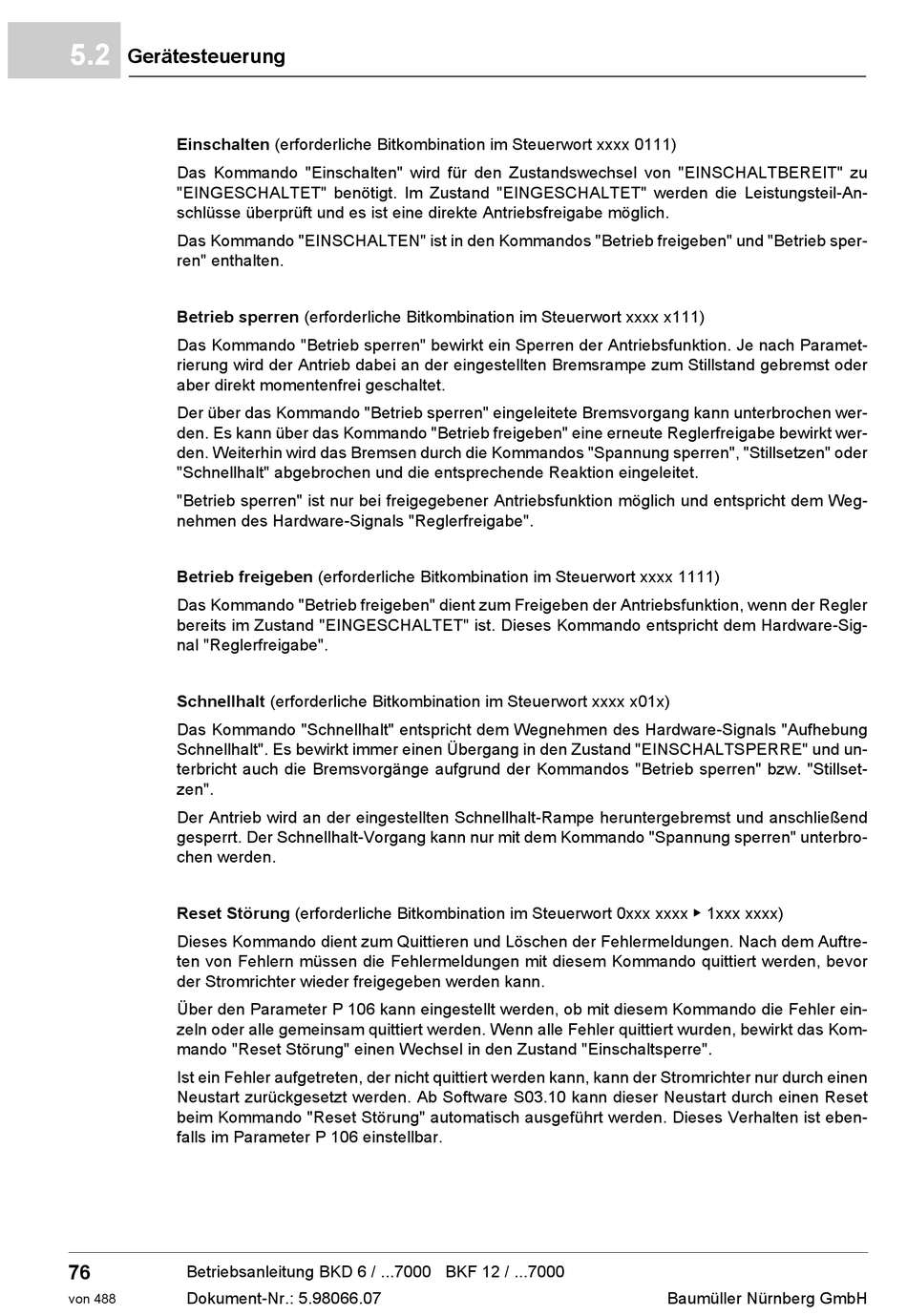

5.2
Gerätesteuerung
Einschalten (erforderliche Bitkombination im Steuerwort xxxx 0111)
Das Kommando "Einschalten" wird für den Zustandswechsel von "EINSCHALTBEREIT" zu
"EINGESCHALTET" benötigt. Im Zustand "EINGESCHALTET" werden die Leistungsteil-An-
schlüsse überprüft und es ist eine direkte Antriebsfreigabe möglich.
Das Kommando "EINSCHALTEN" ist in den Kommandos "Betrieb freigeben" und "Betrieb sper-
ren" enthalten.
Betrieb sperren (erforderliche Bitkombination im Steuerwort xxxx x111)
Das Kommando "Betrieb sperren" bewirkt ein Sperren der Antriebsfunktion. Je nach Paramet-
rierung wird der Antrieb dabei an der eingestellten Bremsrampe zum Stillstand gebremst oder
aber direkt momentenfrei geschaltet.
Der über das Kommando "Betrieb sperren" eingeleitete Bremsvorgang kann unterbrochen wer-
den. Es kann über das Kommando "Betrieb freigeben" eine erneute Reglerfreigabe bewirkt wer-
den. Weiterhin wird das Bremsen durch die Kommandos "Spannung sperren", "Stillsetzen" oder
"Schnellhalt" abgebrochen und die entsprechende Reaktion eingeleitet.
"Betrieb sperren" ist nur bei freigegebener Antriebsfunktion möglich und entspricht dem Weg-
nehmen des Hardware-Signals "Reglerfreigabe".
Betrieb freigeben (erforderliche Bitkombination im Steuerwort xxxx 1111)
Das Kommando "Betrieb freigeben" dient zum Freigeben der Antriebsfunktion, wenn der Regler
bereits im Zustand "EINGESCHALTET" ist. Dieses Kommando entspricht dem Hardware-Sig-
nal "Reglerfreigabe".
Schnellhalt (erforderliche Bitkombination im Steuerwort xxxx x01x)
Das Kommando "Schnellhalt" entspricht dem Wegnehmen des Hardware-Signals "Aufhebung
Schnellhalt". Es bewirkt immer einen Übergang in den Zustand "EINSCHALTSPERRE" und un-
terbricht auch die Bremsvorgänge aufgrund der Kommandos "Betrieb sperren" bzw. "Stillset-
zen".
Der Antrieb wird an der eingestellten Schnellhalt-Rampe heruntergebremst und anschließend
gesperrt. Der Schnellhalt-Vorgang kann nur mit dem Kommando "Spannung sperren" unterbro-
chen werden.
Reset Störung (erforderliche Bitkombination im Steuerwort 0xxx xxxx f 1xxx xxxx)
Dieses Kommando dient zum Quittieren und Löschen der Fehlermeldungen. Nach dem Auftre-
ten von Fehlern müssen die Fehlermeldungen mit diesem Kommando quittiert werden, bevor
der Stromrichter wieder freigegeben werden kann.
Über den Parameter P 106 kann eingestellt werden, ob mit diesem Kommando die Fehler ein-
zeln oder alle gemeinsam quittiert werden. Wenn alle Fehler quittiert wurden, bewirkt das Kom-
mando "Reset Störung" einen Wechsel in den Zustand "Einschaltsperre".
Ist ein Fehler aufgetreten, der nicht quittiert werden kann, kann der Stromrichter nur durch einen
Neustart zurückgesetzt werden. Ab Software S03.10 kann dieser Neustart durch einen Reset
beim Kommando "Reset Störung" automatisch ausgeführt werden. Dieses Verhalten ist eben-
falls im Parameter P 106 einstellbar.
76
Betriebsanleitung BKD 6 / ...7000 BKF 12 / ...7000
Dokument-Nr.: 5.98066.07
von 488
