5.3
Gerätestruktur

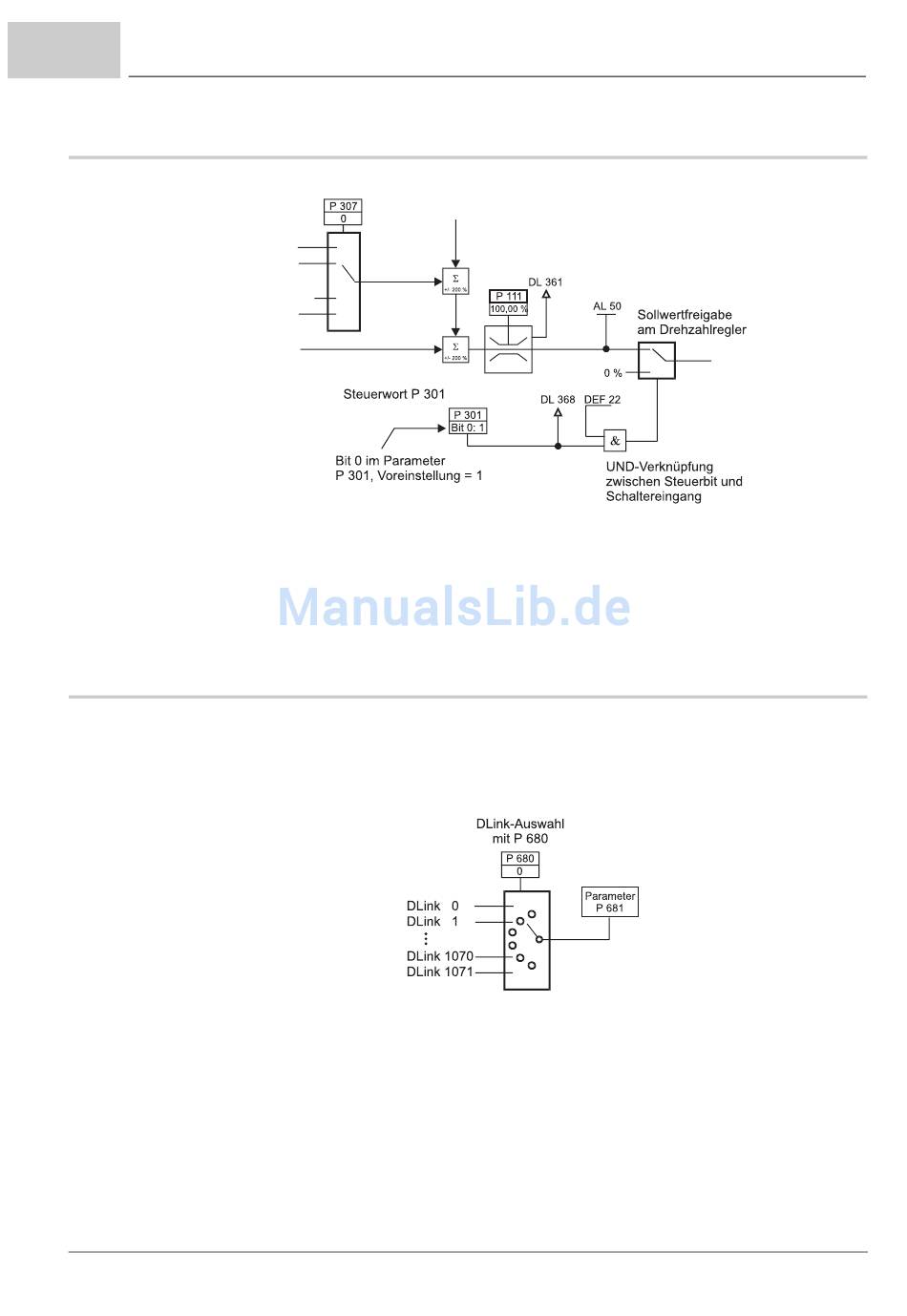

5.3.2.2 DLink beeinflussen
Die Sollwertfreigabe am Drehzahlregler erfolgt mit einem externen Schalter, dem die Digitale
Eingangsfunktion 22 (DEF 22 - Erläuterung weiter unten) zugewiesen wurde, und über das Bit
Nr. 0 des Parameters P 301 (Steuerwort Drehzahlregler). Über eine Kommunikation (Feldbus-
anbindung) kann nun das Steuerbit durch Beschreiben des Parameters P 301 verändert wer-
den. Der Zustand dieses Steuerbits ist im DLink 368 abgebildet.
5.3.2.3 Anzeige eines DLink
Es steht ein Parameter zur Verfügung, um den Inhalt eines DLink im Display oder am PC anzu-
zeigen. Mit dem Parameter P 680 wird der DLink ausgewählt, dessen Zustand dann im Para-
meter P 681 wird. Die Anzeige ist 1 Bit breit und kann die Werte 0 (= LOW) und 1 (= HIGH)
annehmen.
90
Betriebsanleitung BKD 6 / ...7000 BKF 12 / ...7000
Dokument-Nr.: 5.98066.07
von 488
