Guide de démarrage rapide VessRAID Série 1000i

Extension JBOD vers DAS ou SAN

Les modèles VessRAID de 16 ou 12 baies sont équipés d'un port d'extension
JBOD.
L'extension JBOD n'est pas possible avec les modèles VessRAID de 8 baies.
Configuration d'un chemin de données
Pour établir un chemin de données :
1. Connectez le port d'extension SAS (icône en forme de losange) du
contrôleur VessRAID au port d'entrée SAS (muni d'une icône en forme de
cercle) du module E/S de la première unité VessJBOD.
2. Connectez le port de sortie SAS (icône en forme de losange) du module
d'E/S VessJBOD du premier VessJBOD au port d'entrée SAS (muni d'une
icône en forme de cercle) du module E/S du deuxième VessJBOD.
3. Connectez les unités VessJBOD restantes de la même façon.
Veillez à bien connecter les ports avec un cercle à ceux munis d'un losange
et vice versa.
Tous les ports SAS disposent de connecteurs SFF-8088. Les câbles SAS ne
sont pas compris.

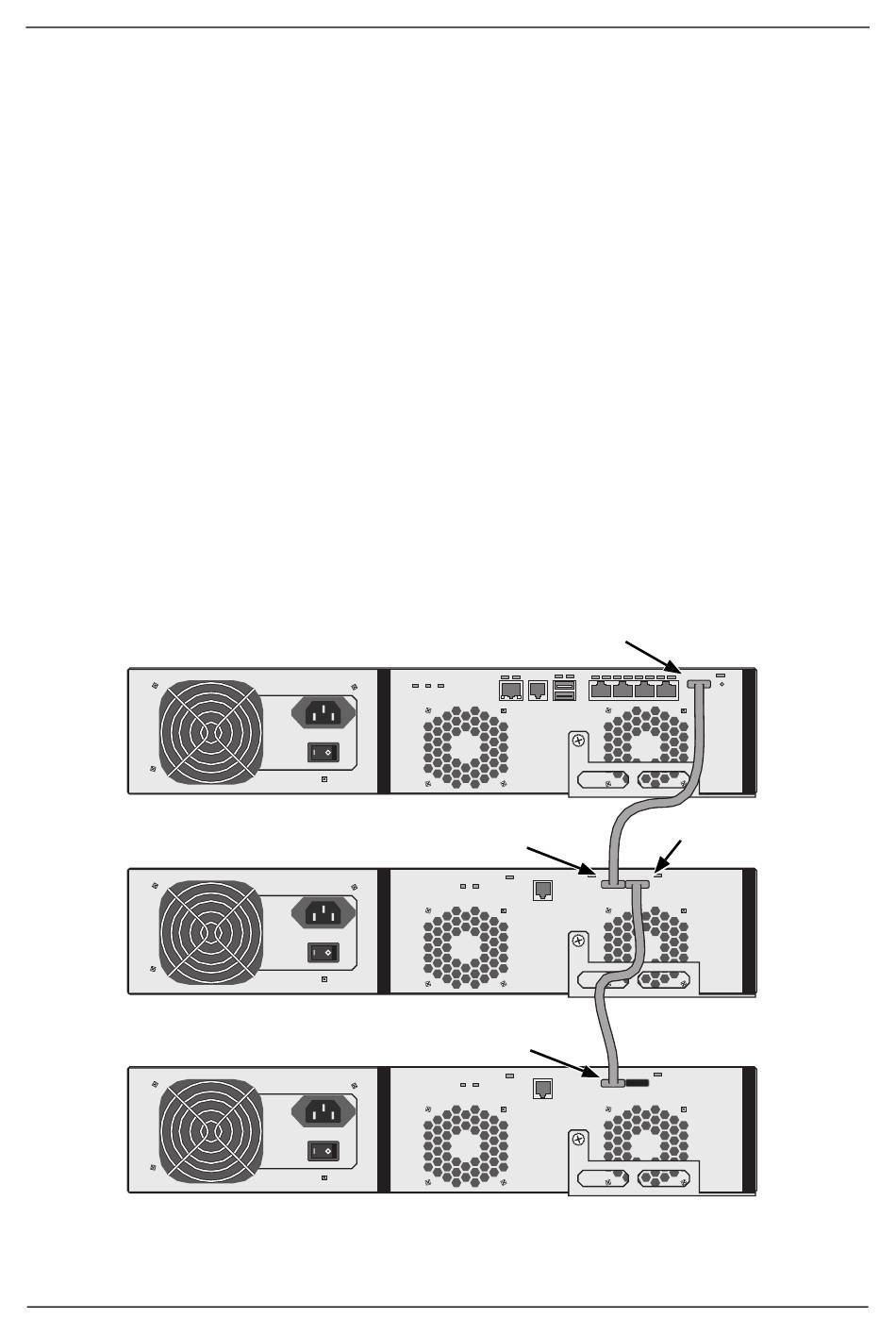

Figure 14. Extension JBOD vers DAS ou SAN
VessRAID
VessJBOD
VessJBOD
Les connexions aux ports de gestion et de données sont établies. Passez à la «
Tâche 6 : configuration des connexions de câbles série » à la page 87.
Icône en forme de losange du port
d'extension SAS
Icône en forme de
cercle du port d'entrée SAS
Icône en forme de
cercle du port d'entrée SAS
86
Icône en forme de
losange du port de
sortie SAS
