Konfigurieren eines SAN (Storage Area Network)

Für SAN werden die folgenden Komponenten benötigt:
• Einen Fibre Channel-Switch
• Eine Fibre Channel HBA-Karte im Mac Pro oder Xserve
• Ein Ethernet-Switch
Datenverbindungen
So bauen Sie Datenverbindungen auf:
1. Schließen Sie einen oder beide Fibre Channel-Anschlüsse auf dem
jeweiligen VTrak-Controller an Ihren Fibre Channel-Switch an.
2. Schließen Sie zwei oder vier Fibre Channel-Anschlüsse auf dem Mac an
Ihren Fibre Channel-Switch an.
Managementverbindung
So richten Sie die Managementverbindung ein:
1. Verbinden Sie die Managementschnittstelle auf dem VTrak-Controller mit
Ihrem Netzwerk-Switch. Abbildung 8 unten und Abbildung 9 auf der
nächsten Seite.
2. Schließen Sie die Netzwerkkarte jedes Macs an Ihren Netzwerk-Switch an.

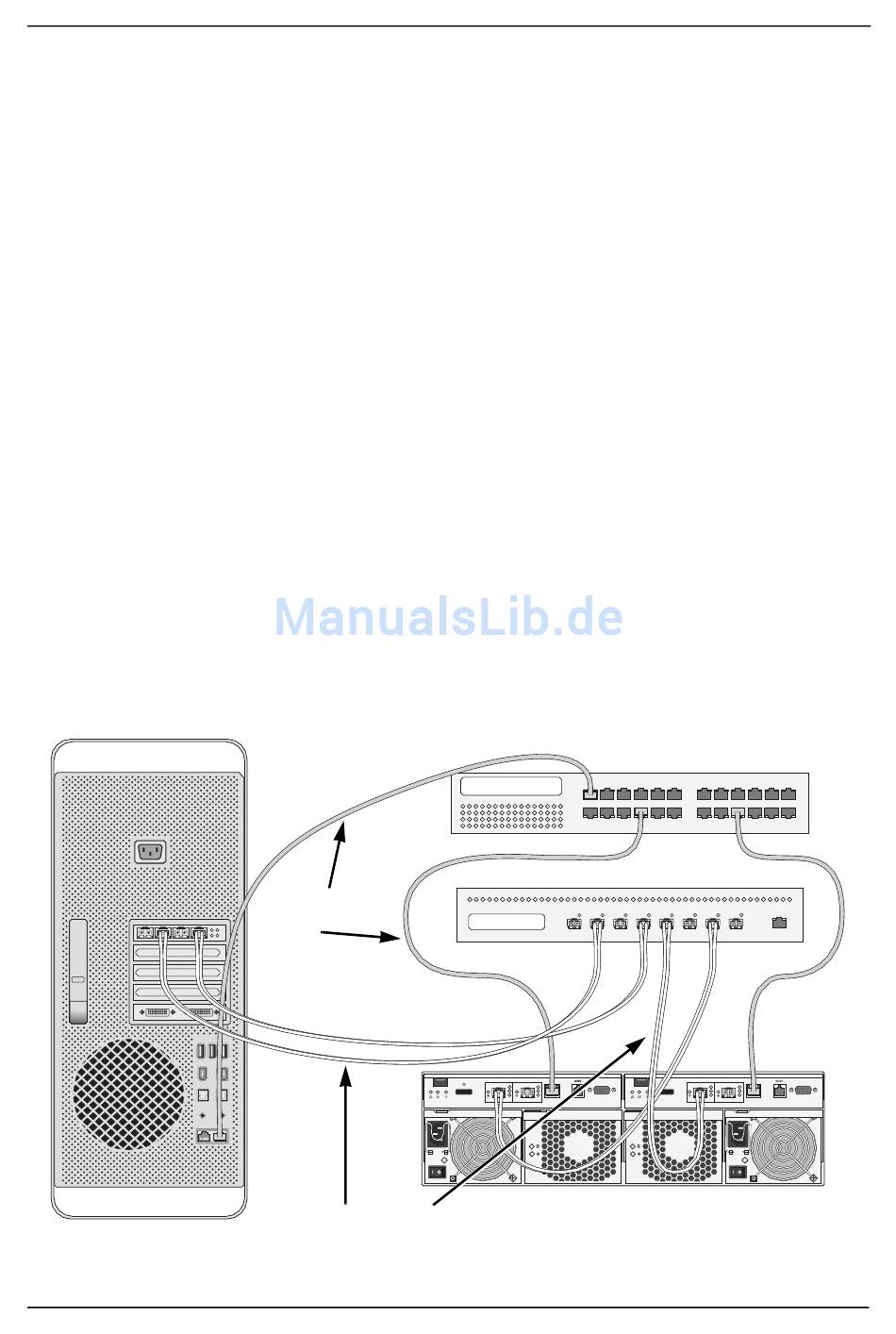

Abbildung 8 SAN-Daten- und Management-Verbindungen, doppelte
Controller
Mac
Schritt 3: Management- und Datenverbindungen herstellen
Management-
kabel
FC-Datenkabel
Fibre Channel-Switch
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
37
Ethernet-Switch
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
VTrak
