Guide de démarrage rapide VessRAID Série 1000i

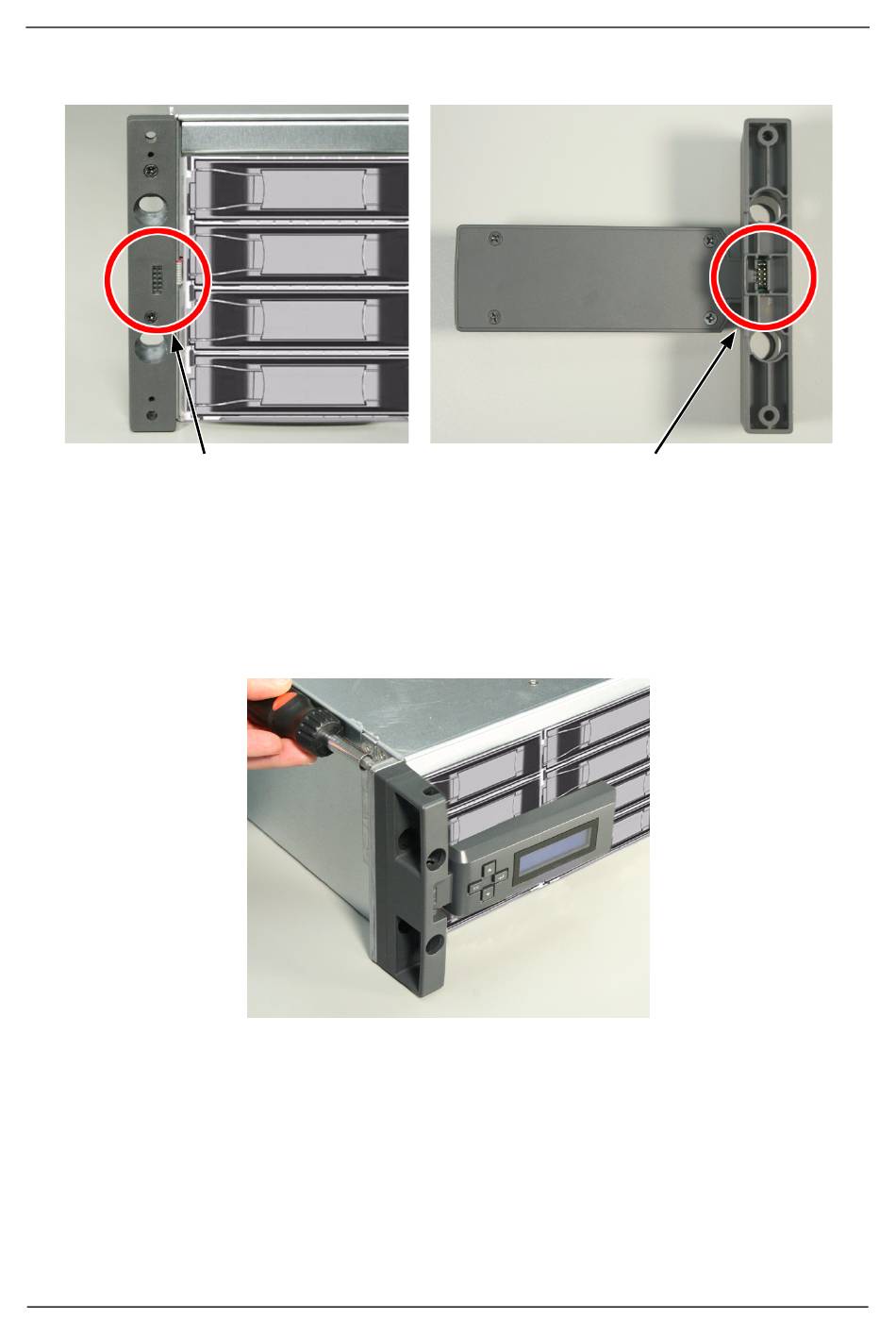

Figure 4. Alignez les connecteurs du boîtier sur ceux de l'écran LCD
Connecteur du boîtier
2. Introduisez les deux vis de fixation dans les orifices situés sur le support de
gauche et dans les trous filetés de l'écran LCD, comme illustré à la Figure 5.
Serrez les vis pour fixer l'écran LCD au support.
Figure 5. Fixation de l'écran LCD au boîtier VessRAID
L'écran LCD est activé lors du démarrage du VessRAID. Reportez-vous à la
« Tâche 7 : connexion de l'alimentation » à la page 88.
Passez à la « Tâche 3 : montage du VessRAID dans un rack » à la page 77.
Connecteur de l'écran LCD
