VessRAID 1000i Reihe Kurzanleitung
So installieren Sie das VessRAID-Subsystem mit den mitgelieferten
Montageschienen in einem Rack:
1. Prüfen Sie, ob die Montageschienen in Ihr Racksystem passen.
2. Passen Sie die Länge der Montageschienen je nach Bedarf an.
3. Befestigen Sie die Montageschienen an der Außenseite der Rackpfosten;
verwenden Sie dazu die Befestigungsschrauben Ihres Racksystems.
Stellen Sie sicher, dass die Auflage unten und nach innen weisend montiert
ist.
4. Richten Sie die Schienen im Rack aus.
5. Drehen Sie die Einstellschrauben und Befestigungsschrauben fest.
6. Platzieren Sie das VessRAID-Subsystem auf den Schienen.
7. Befestigen Sie das VessRAID-Subsystem im Rack, indem Sie die
Befestigungsschrauben des Racksystems durch die Griffe hindurchführen
und festdrehen.

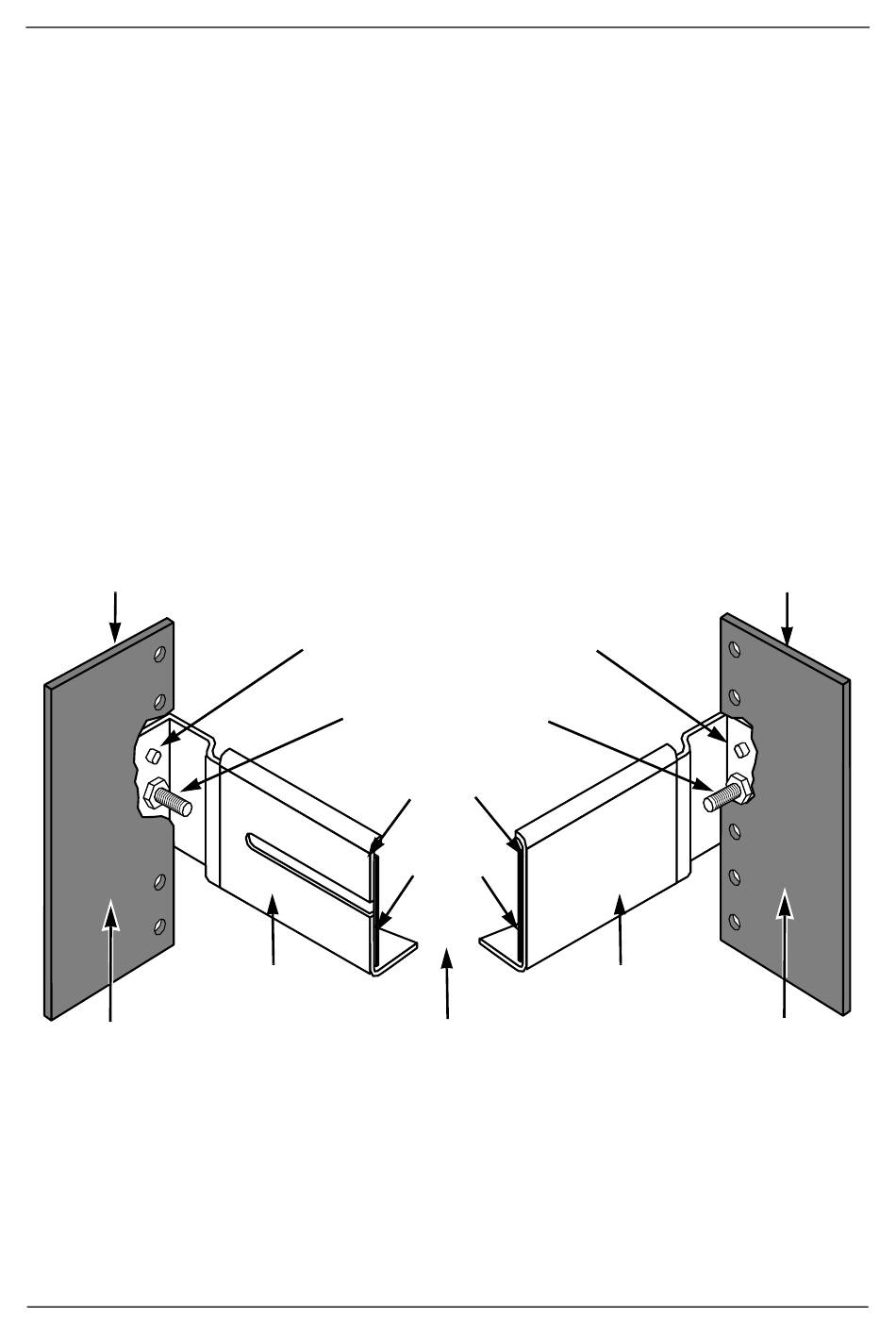

Abbildung 7. Rackmontage-Diagramm
Vorderer Rackpfosten
Vordere Schiene
Pfosteninnenseite
Dies schließt die Rackmontage ab. Gehen Sie zu „Schritt 4: Installieren
derFestplatten" auf Seite 43.
Haltestifte (2 an jedem Ende)
Schienenbefestigungsschrauben
(nicht mitgeliefert)
Flansch
Auflage
Schieneneinstellschraube
(Mitte, Außenseite der Schiene)
42
Hinterer Rackpfosten
Hintere Schiene
Pfosteninnenseite
