Étape 1 : montage du VTrak dans un rack
Pour installer le sous-système VTrak dans un rack avec les rails de montage fournis :
1. Connectez les ensembles de rail de montage aux montants du rack, à l'aide des vis et des
écrous fournis avec le système de rack.
• Les extrémités avant-gauche et avant-droite des rails de montage sont indiquées par une
étiquette.
• Serrez les vis et écrous selon les instructions accompagnant votre système de rack.
2. Placez le sous-système VTrak sur les rails.
• Le levage en toute sécurité du VTrak exige au moins deux personnes.
• Soulevez le boîtier du VTrak même. Ne soulevez pas le VTrak par ses supports.
3. Fixez le sous-système VTrak au rack.
Utilisez les vis de fixation et les écrous à embase fournis avec le VTrak.
Pour en savoir plus sur le montage du VTrak dans un rack, voir le Chapitre 2 : installation du
Manuel du produit VTrak.

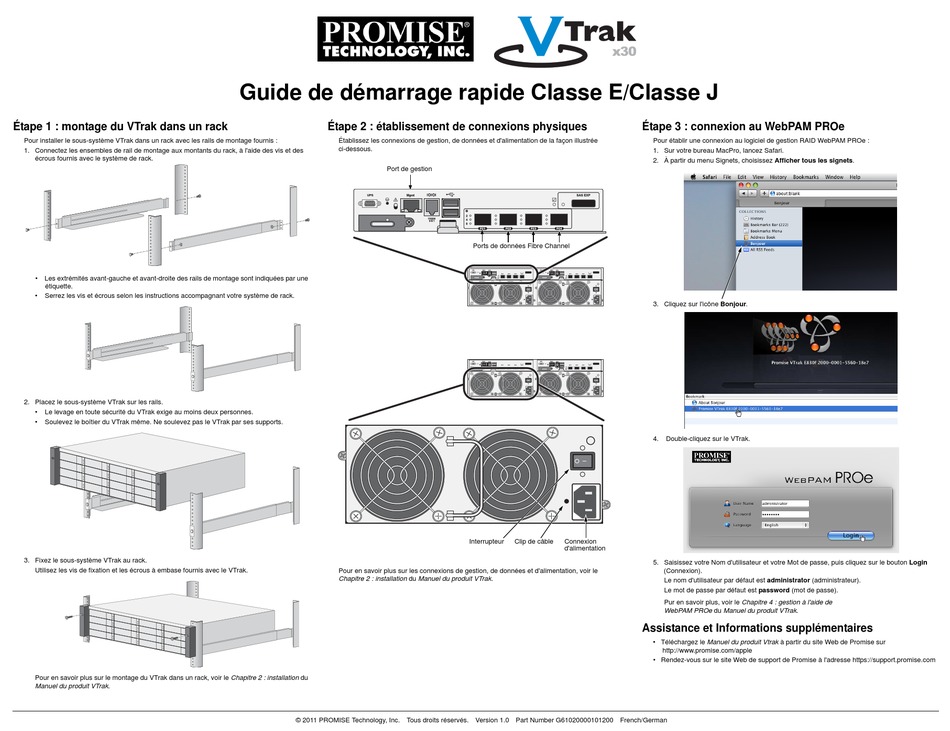

Guide de démarrage rapide Classe E/Classe J
Étape 2 : établissement de connexions physiques
Établissez les connexions de gestion, de données et d'alimentation de la façon illustrée 
ci-dessous.
Port de gestion
Pour en savoir plus sur les connexions de gestion, de données et d'alimentation, voir le 
Chapitre 2 : installation du Manuel du produit VTrak.
© 2011 PROMISE Technology, Inc. Tous droits réservés. Version 1.0 Part Number G61020000101200 French/German
x30
Étape 3 : connexion au WebPAM PROe
Ports de données Fibre Channel
Mgmt Mgmt
UPS UPS
FC 1 FC 2 FC 3 FC 4 FC 1 FC 2 FC 3 FC 4
8 8
115200 8 N 1 4 8 N 1 115200 4
2 2
Gb/s Gb/s
UPS Mgmt UPS Mgmt
FC 1 FC 2 FC 3 FC 4 FC 1 FC 2 FC 3 FC 4
8 8
115200 4 115200 4
8 N 1 2 8 N 1 2
Gb/s Gb/s
Interrupteur Clip de câble Connexion
d'alimentation
Assistance et Informations supplémentaires
Pour établir une connexion au logiciel de gestion RAID WebPAM PROe :
1. Sur votre bureau MacPro, lancez Safari.
2. À partir du menu Signets, choisissez Afficher tous les signets.
3. Cliquez sur l'icône Bonjour.
4. Double-cliquez sur le VTrak.
5. Saisissez votre Nom d'utilisateur et votre Mot de passe, puis cliquez sur le bouton Login
(Connexion).
Le nom d'utilisateur par défaut est administrator (administrateur).
Le mot de passe par défaut est password (mot de passe).

Pur en savoir plus, voir le Chapitre 4 : gestion à l'aide de
WebPAM PROe du Manuel du produit VTrak.
• Téléchargez le Manuel du produit Vtrak à partir du site Web de Promise sur 
http://www.promise.com/apple
• Rendez-vous sur le site Web de support de Promise à l'adresse https://support.promise.com
