Guida introduttiva al VessRAID Serie 1000i
Per installare il sottosistema VessRAID in un rack con le guide di montaggio
disponibili:
1. Controllare l'accoppiamento delle guide di montaggio nel sistema rack.
2. Se necessario, regolare la lunghezza delle guide di montaggio.
3. Fissare i gruppi delle guide di montaggio all'esterno dei montanti del rack,
utilizzando le viti di fissaggio del sistema rack.
Verificare che il supporto sia sul fondo e rivolto verso l'interno.
4. Regolare i gruppi delle guide nel rack.
5. Serrare le viti di regolazione e le viti di fissaggio.
6. Collocare il sottosistema VessRAID sulle guide.
7. Fissare il sottosistema VessRAID sul rack attraverso ogni maniglia,
utilizzando le viti di fissaggio del sistema rack.

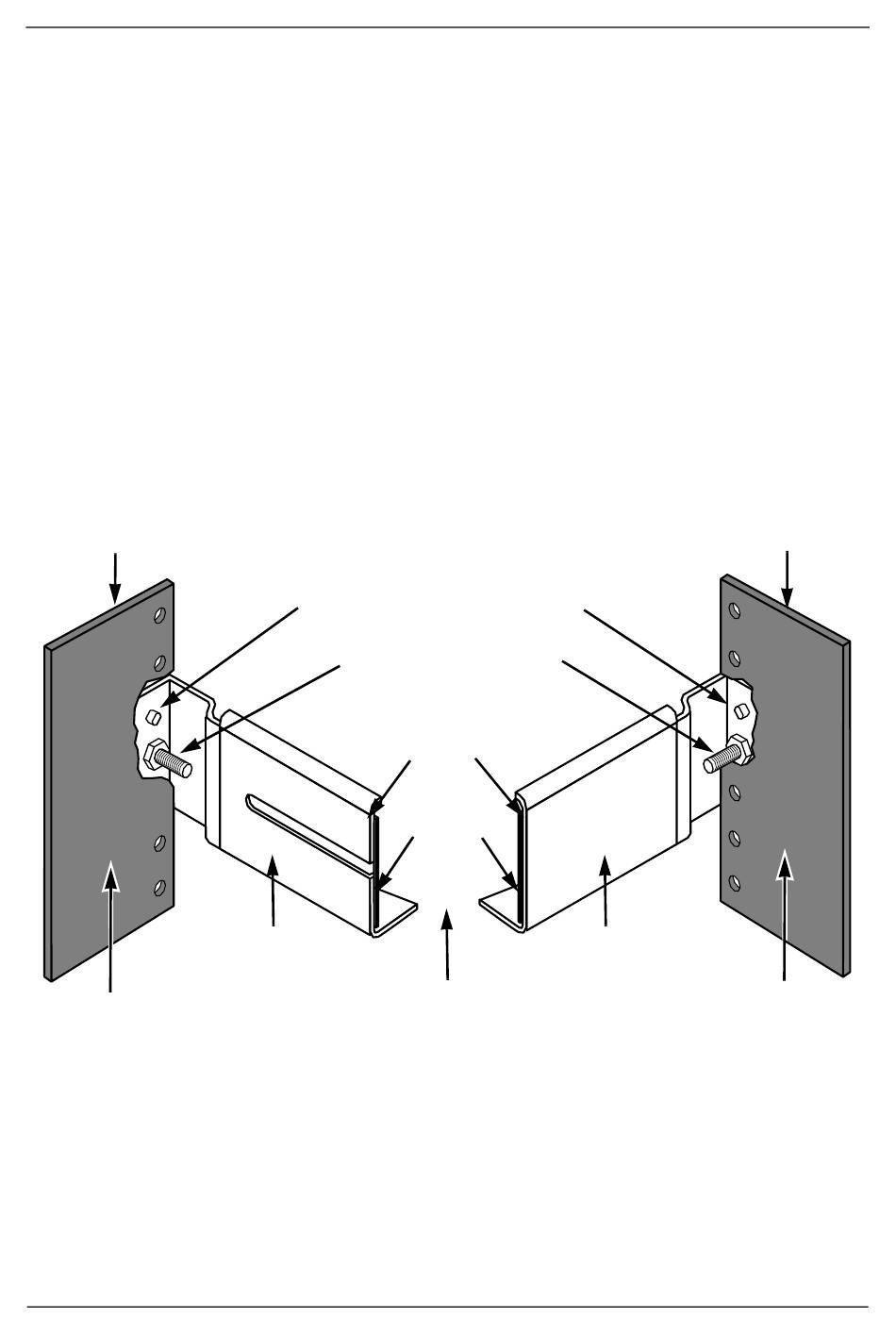

Figura 7. Diagramma del gruppo del rackmount
Montante
anteriore del rack
Guida anteriore
Interno del
montante
Questa operazione completa il montaggio del rack. Passare all'"Operazione 4:
Installazione delle unità disco" a pagina 113.
Perni di riferimento (2 su ciascuna estremità)
Viti di fissaggio della guida
(non incluse)
Vite di regolazione della guida
(centrale, all'esterno della guida)
Flangia
Supporto
Guida posteriore
112
Montante
posteriore del rack
Interno del
montante
