Guide de démarrage rapide VessRAID Série 1000i
Pour installer le sous-système VessRAID dans un rack avec les rails de montage
fournis :
1. Vérifiez que les rails de montage rentrent bien dans le rack.
2. Réglez la longueur des rails de montage, si nécessaire.
3. Fixez les rails de montage à la partie externe des montants du rack, en
utilisant les vis de fixation du rack.
Vérifiez que le support est situé en bas et fait face à l'intérieur.
4. Faites coïncider les rails avec le rack.
5. Serrez les vis de réglage et celles de fixation.
6. Placez le sous-système VessRAID sur les rails.
7. Fixez le sous-système VessRAID au rack à l'aide des poignées, en utilisant
les vis de fixation du rack.

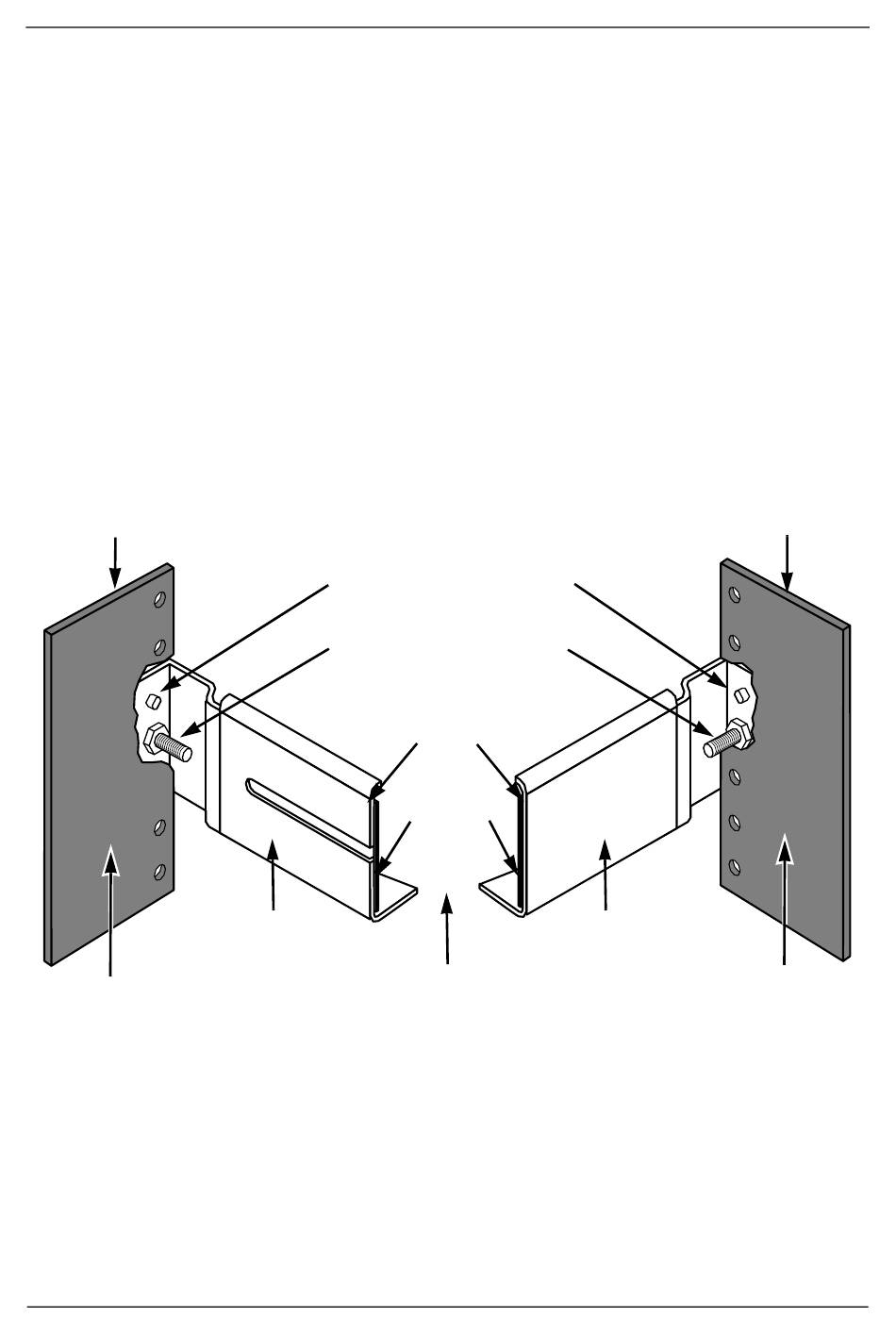

Figure 7. Schéma d'assemblage pour le montage du rack
Partie avant du rack
Partie interne
du montant
Le montage du rack est terminé. Passez à la « Tâche 4 : installation des lecteurs
de disque » à la page 79.
Broches d'emplacement
(2 à chaque extrémité)
Vis de fixation des rails
(non incluses)
Rail avant
Vis de réglage du rail
(au centre, à l'extérieur du rail)
Montant arrière du rack
Collet
Support
Rail arrière
78
Partie interne
du montant
