Guida introduttiva al VessRAID Serie 1000i

Espansione JBOD a DAS o SAN

I modelli di VessRAID da 16 e 12 alloggiamenti hanno una porta di espansione
JBOD.
L'espansione JBOD non è possibile con modelli di VessRAID da 8 alloggiamenti.
Configurazione di un percorso dati
Per stabilire il percorso dei dati:
1. Collegare la porta di espansione SAS (con un'icona romboidale) del
controller del VessRAID alla porta SAS IN (con un'icona circolare) sul
modulo di I/O del primo VessJBOD.
2. Collegare la porta SAS OUT (con un'icona romboidale) del modulo di I/O del
VessJBOD del primo VessJBOD alla porta SAS IN (con un'icona circolare)
sul modulo di I/O del secondo VessJBOD.
3. Collegare le rimanenti unità VessJBOD nello stesso modo.
Accertarsi di collegare l'icona circolare all'icona romboidale e viceversa.
Tutte le porte SAS hanno connettori SFF-8088. I cavi SAS non sono inclusi.

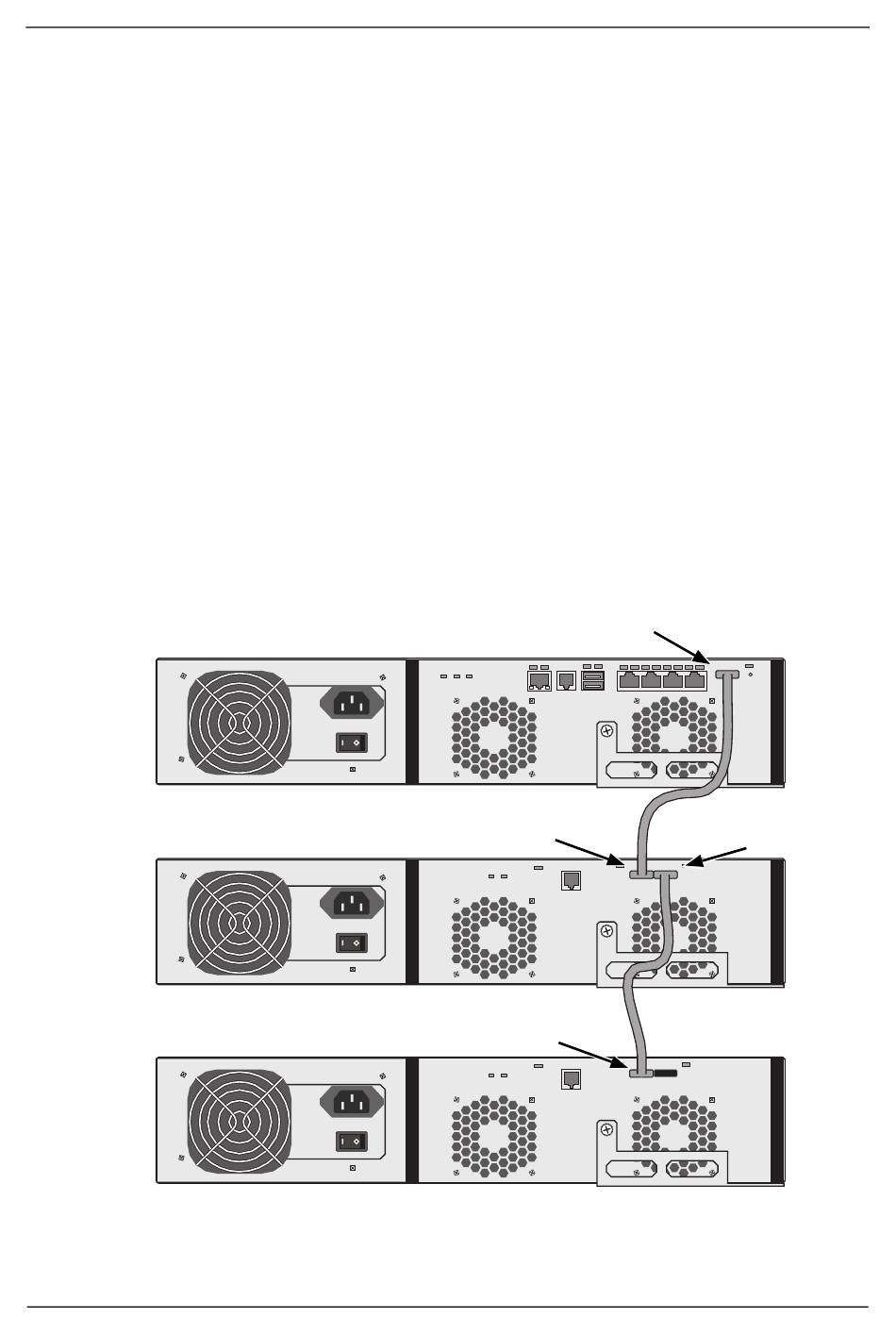

Figura 14.Espansione JBOD a DAS e SAN
VessRAID
VessJBOD
VessJBOD
Questa operazione completa le connessioni dati e di gestione. Passare
all'"Operazione 6: Installazione dei collegamenti del cavo seriale" a pagina 121.
Porta di espansione SAS
Icona romboidale
Icona circolare
della porta SAS IN
Icona circolare
della porta SAS IN
120
Porta SAS OUT
Icona romboidale
