Guía de inicio rápido de VessRAID 1000i Series
Expansión JBOD para DAS o SAN
Los modelos VessRAID de 12 ó 16 compartimientos tienen un puerto de
expansión JBOD.
No se puede utilizar la expansión JBOD con los modelos VessRAID de
8 compartimientos.
Configurar una ruta de datos
Para establecer la ruta de datos:
1. Conecte el puerto de expansión SAS (con un icono de diamante) de la
controladora VessRAID al puerto de entrada SAS (con un icono circular) en
el módulo de E/S de la primer VessJBOD.
2. Conecte el puerto SAS OUT (con un icono de diamante) del módulo de E/S
del primer VessJBOD al puerto de entrada SAS (con un icono circular) en el
módulo E/S del segundo VessJBOD.
3. Conecte las unidades VessJBOD restantes de la misma forma.
Asegúrese de que conecta el icono del círculo a un icono de diamante y
viceversa.
Todos los puertos SAS tienen conectores SFF-8088. No se incluyen los
cables SAS.

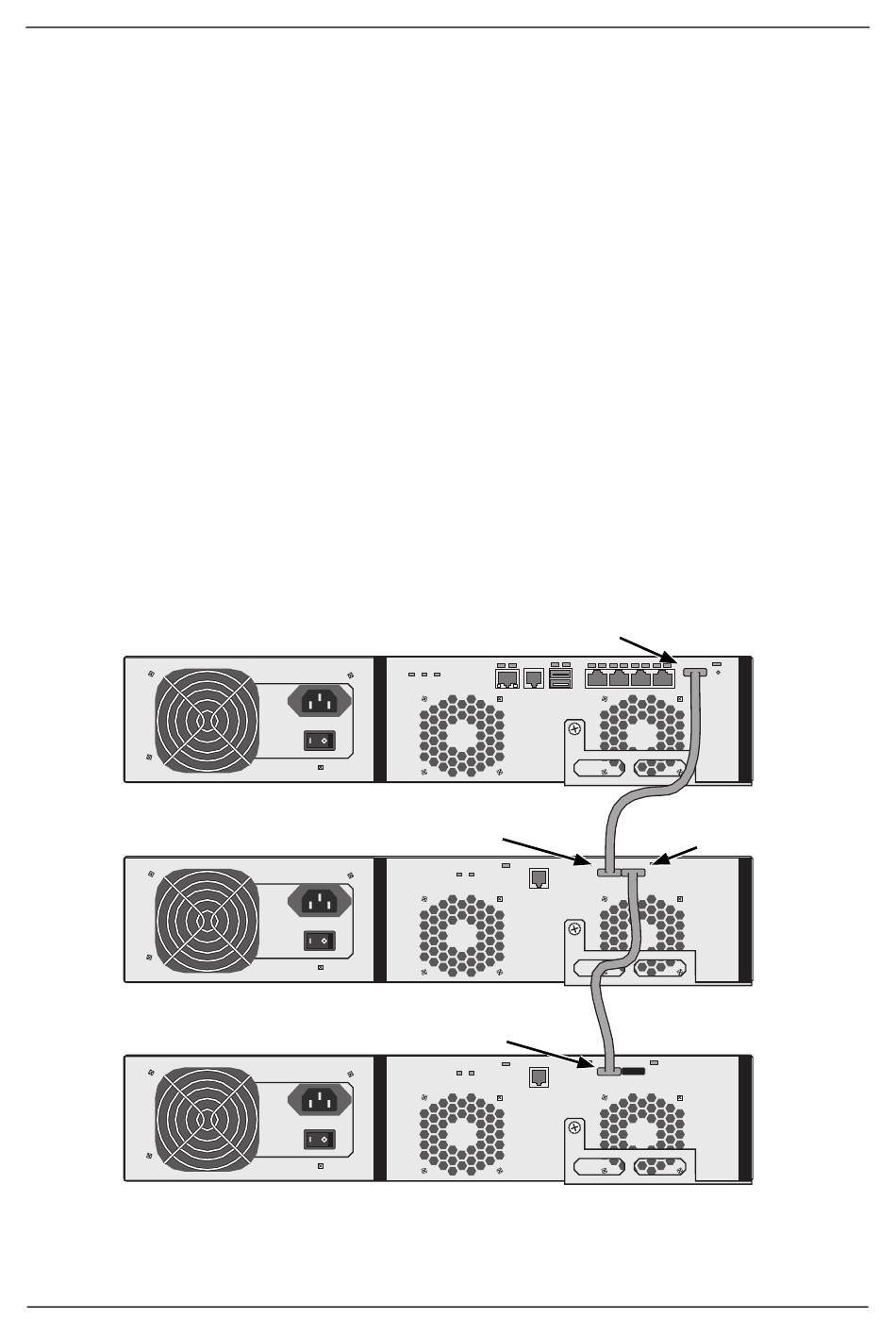

Ilustración 14. Expansión JBOD para DAS y SAN
VessRAID
VessJBOD
VessJBOD
Esto completa las conexiones de gestión y conexiones de datos. Vaya al
apartado "Tarea 6: Configuración de conexiones de cable en serie" en la
página 155.
Icono de diamante del
Puerto de expansión SAS
Icono circular del
Puerto de entrada SAS
Icono circular del
Puerto de entrada SAS
154
Icono de diamante
del Puerto de salida
