Promise Technology VessRAID series Kurzanleitung Seite 119

Fissare l'altra estremità del cavo Ethernet alla porta di gestione sul
sottosistema VessRAID.
Se si dispone di un altro sottosistema VessRAID iSCSI, configurarne il
percorso di gestione allo stesso modo.

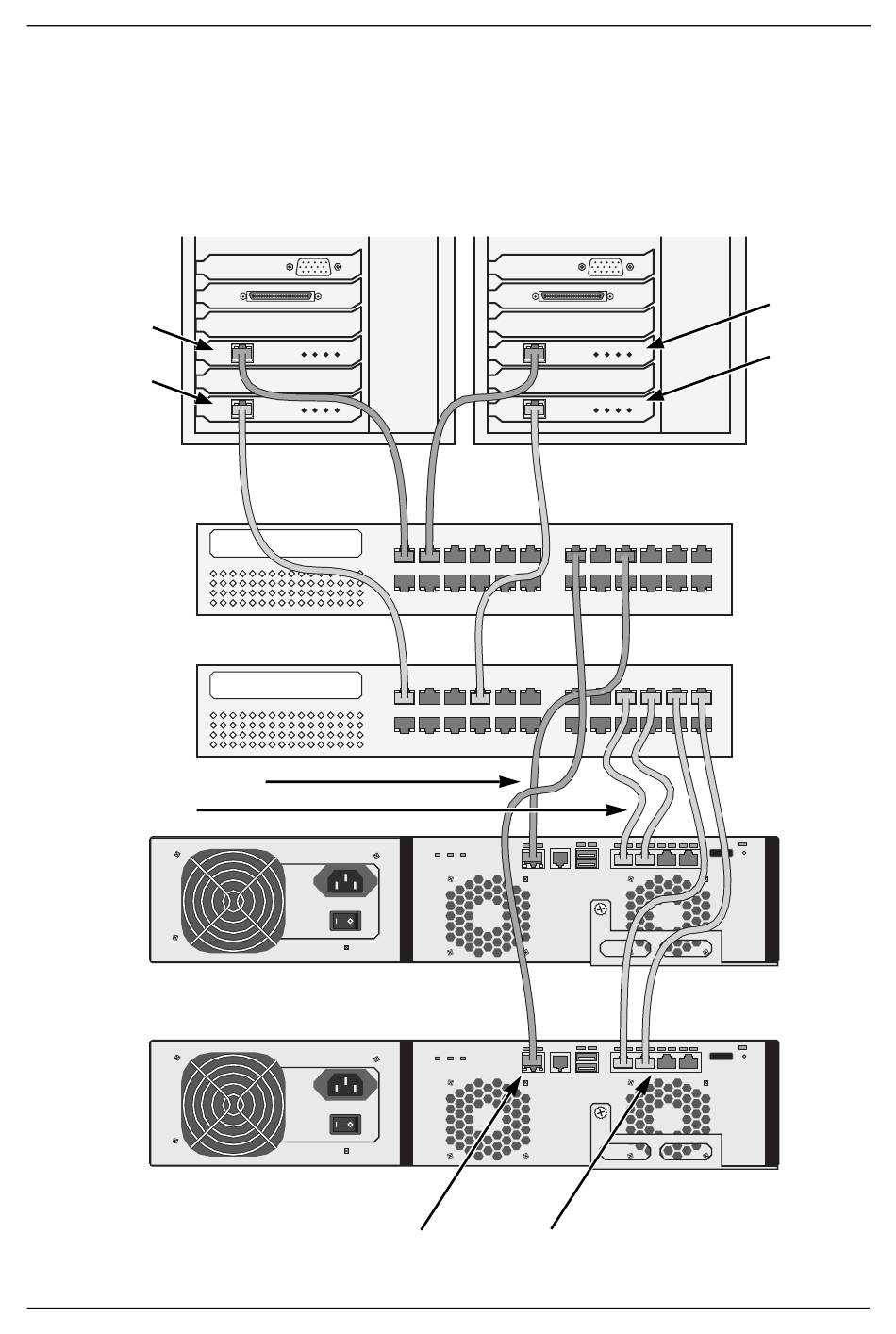

Figura 13.Connessioni dati e di gestione SAN
NIC
standard
NIC GbE
Cavi di gestione
Cavi dati
VessRAID
VessRAID
Operazione 5: Effettuazione delle connessioni di gestione e dati
Porta di gestione
Porte dati iSCSI
119
NIC
standard
NIC GbE
PC host o
server
Switch di
rete
standard
Switch di
rete GbE
