Tarea 6: Configuración de conexiones de cable en
serie
La comunicación serie permite a la interfaz de línea de comandos (Command
Line Interface, CLI) y al programa de utilidades de línea de comandos
(Command Line Utility, CLU) del PC supervisar y controlar la unidad VessRAID.
El paquete VessRAID incluye un cable de datos en serie de RJ11 a DB9.

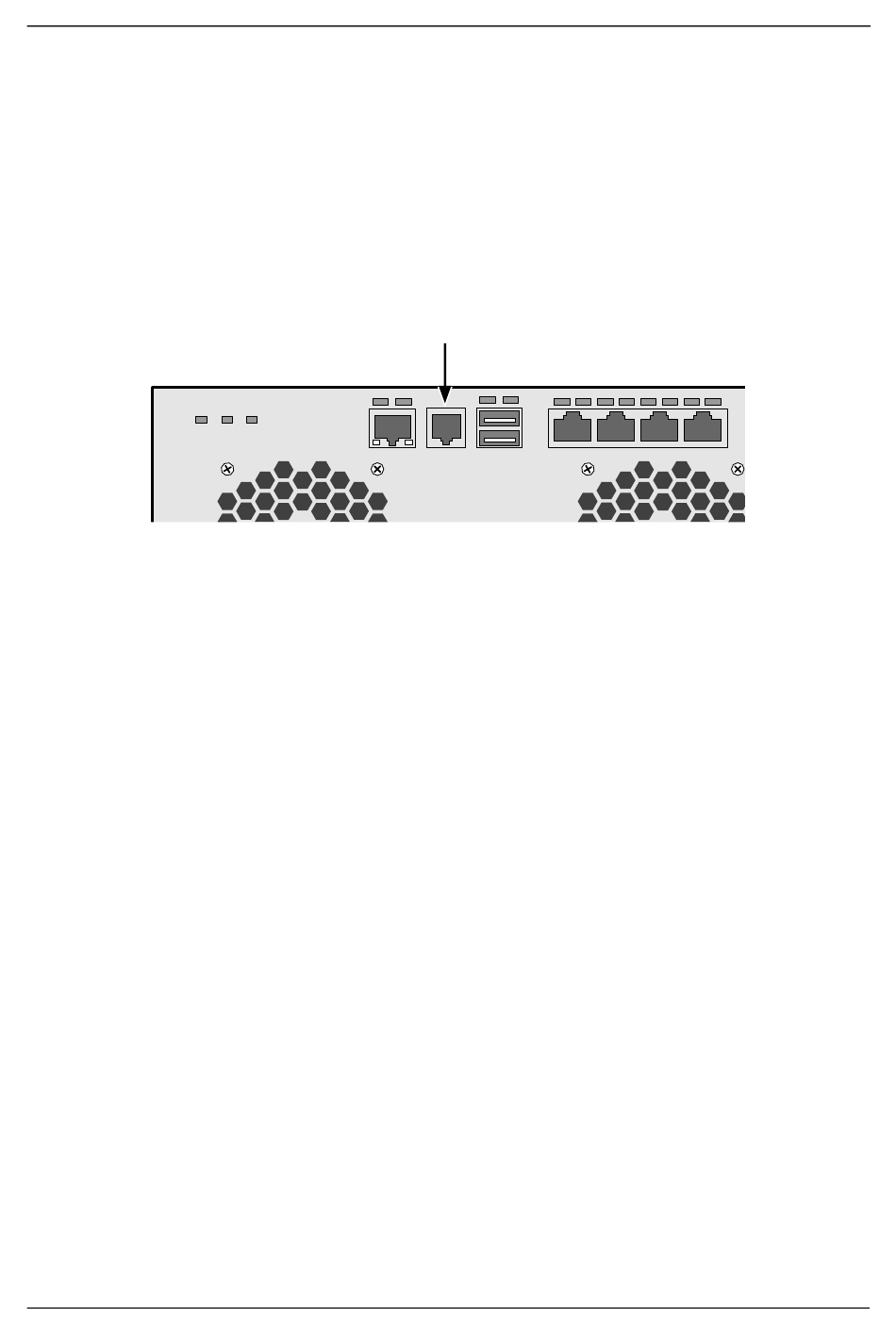

Ilustración 15. En la controladora hay un conector serie
Para configurar una conexión por cable de serie:
1. Conecte el extremo RJ11 del cable de datos en serie al conector en serie
RJ11 en la controladora.
2. Conecte el extremo DB9 del cable de datos en serie a un puerto serie del
servidor o PC host.
Así se completa la conexión del cable de serie. Vaya al apartado "Tarea 7:
Conexión de la alimentación" en la página 156.
Tarea 6: Configuración de conexiones de cable en serie
Conector de serie RJ11
