3. Закрепите крепежные направляющие в сборе на внешней стороне стойки,
используя крепежные винты вашей стойки.
Убедитесь, что опора расположена снизу и направлена вовнутрь.
4. Установите направляющие в сборе под прямым углом к стойке.
5. Затяните регулировочные и крепежные винты.
6. Установите подсистему VessRAID на направляющие.
7. Закрепите подсистему VessRAID на стойке, вкрутив в каждую ручку винты
от вашей стойки.

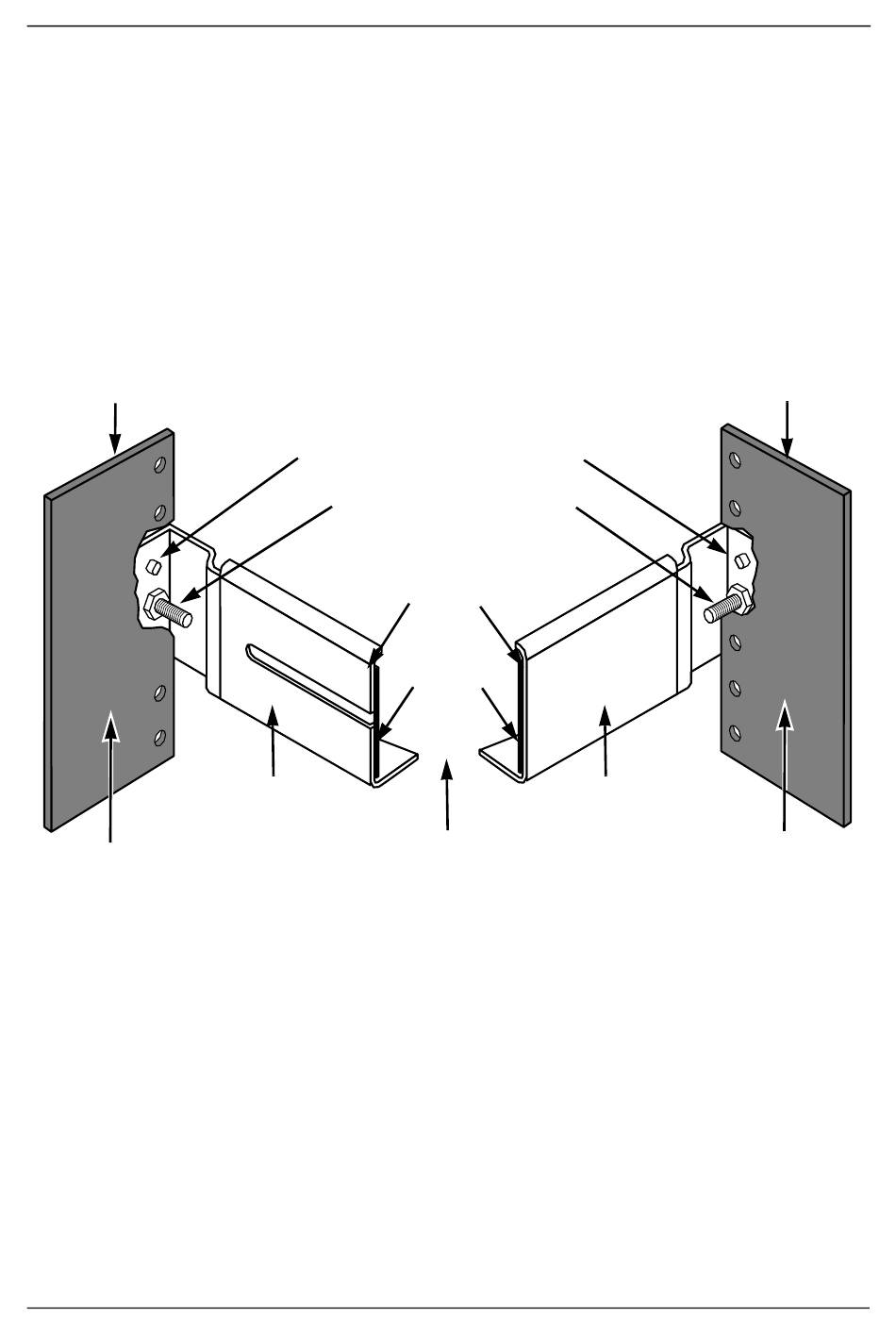

Рис. 7. Схема установки направляющих на стойке
Передняя сторона стойки
Передняя
направляющая
Внутренняя
сторона стойки
На этом установка на стойке завершена. Перейдите к разделу «Задача 4:
Установка дисководов» на стр. 182.
Задача 3: Установка устройства VessRAID на стойке
Установочные штифты (по 2 с каждой стороны)
Крепежные винты стойки
(не прилагаются)
Регулировочный винт направляющей
(в центре, с внешней стороны стойки)
Фланец
Опора
Задняя
направляющая
181
Задняя сторона стойки
Внутренняя
сторона стойки
