Руководство по быстрому запуску устройств серии VessRAID 1000i
Если вы используете еще одну подсистему VessRAID iSCSI, произведите
конфигурацию ее канала управления аналогичным образом.

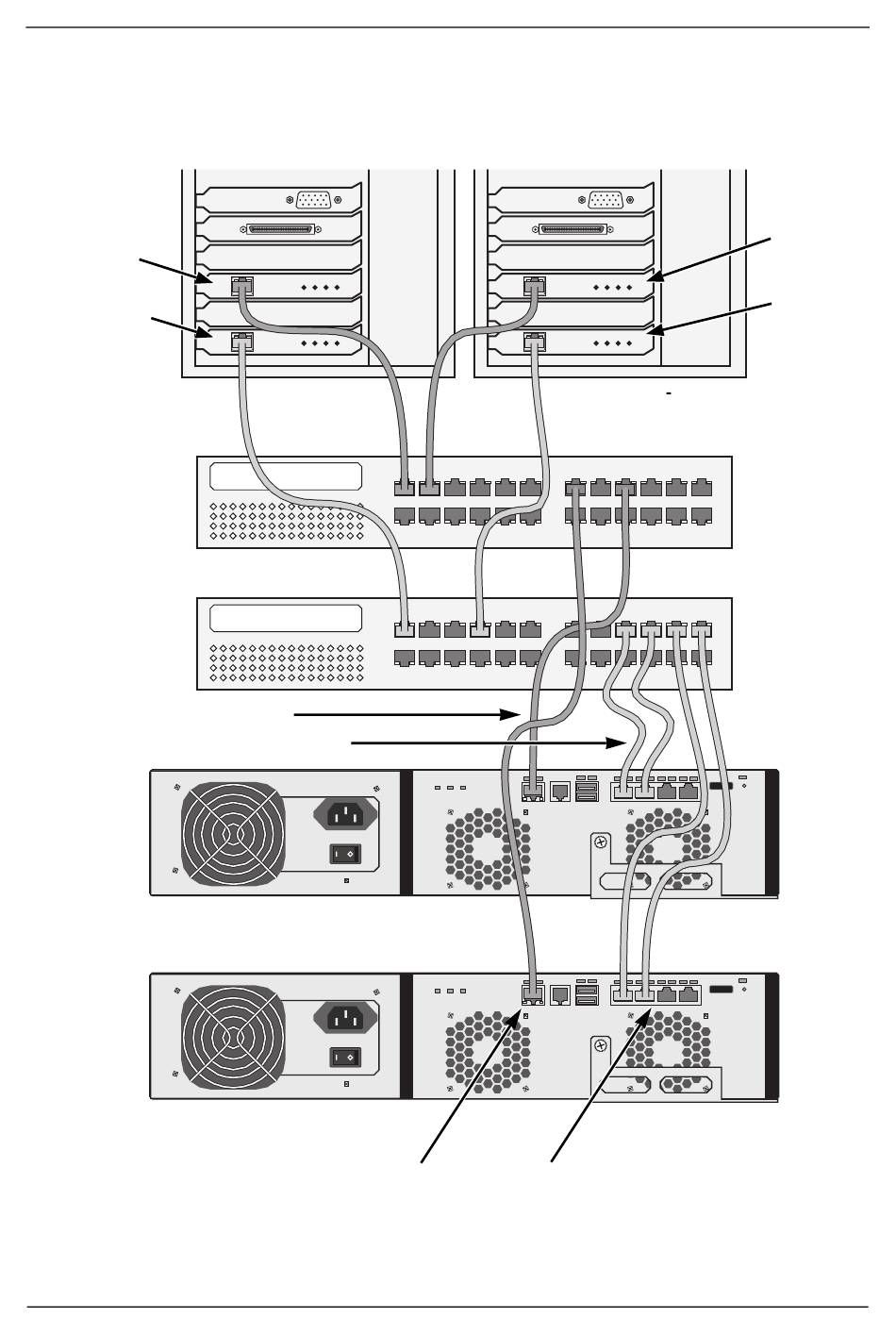

Рис. 13. Подключения для передачи данных и управления для SAN
Станд.
сетевая
плата
Сетевая
плата GbE
Кабели управления
Кабели передачи данных
VessRAID
VessRAID
Порт управления
188
Порты передачи данных iSCSI
Станд.
сетевая
плата
Сетевая
плата GbE
Хост компьютеры
или серверы
Станд.
сетевой
коммутатор
Cетевой
коммутат
ор GbE
