Tarea 3: Establecimiento de las conexiones de
gestión y datos
Los modelos de VTrak Clase E pueden tener una o dos controladoras RAID.
Cada controladora tiene un conector de puerto de gestión Ethernet (RJ45) que le
permite supervisar el subsistema VTrak a través de la red con el software
WebPAM PROe. El subsistema VTrak es compatible con los protocolos HTTP,
HTTPS y Telnet.
Las controladoras RAID VTrak tienen dos conexiones Fibre Channel (FC) de
4 GB para los puertos de datos. Vea la Figura 4.
Puede configurar VTrak para:
• Red de área de almacenamiento (Storage Area Network, SAN)
• Almacenamiento de conexión directa (Direct Attached Storage, DAS)
• Chasis de expansión mediante conexiones de datos SAS

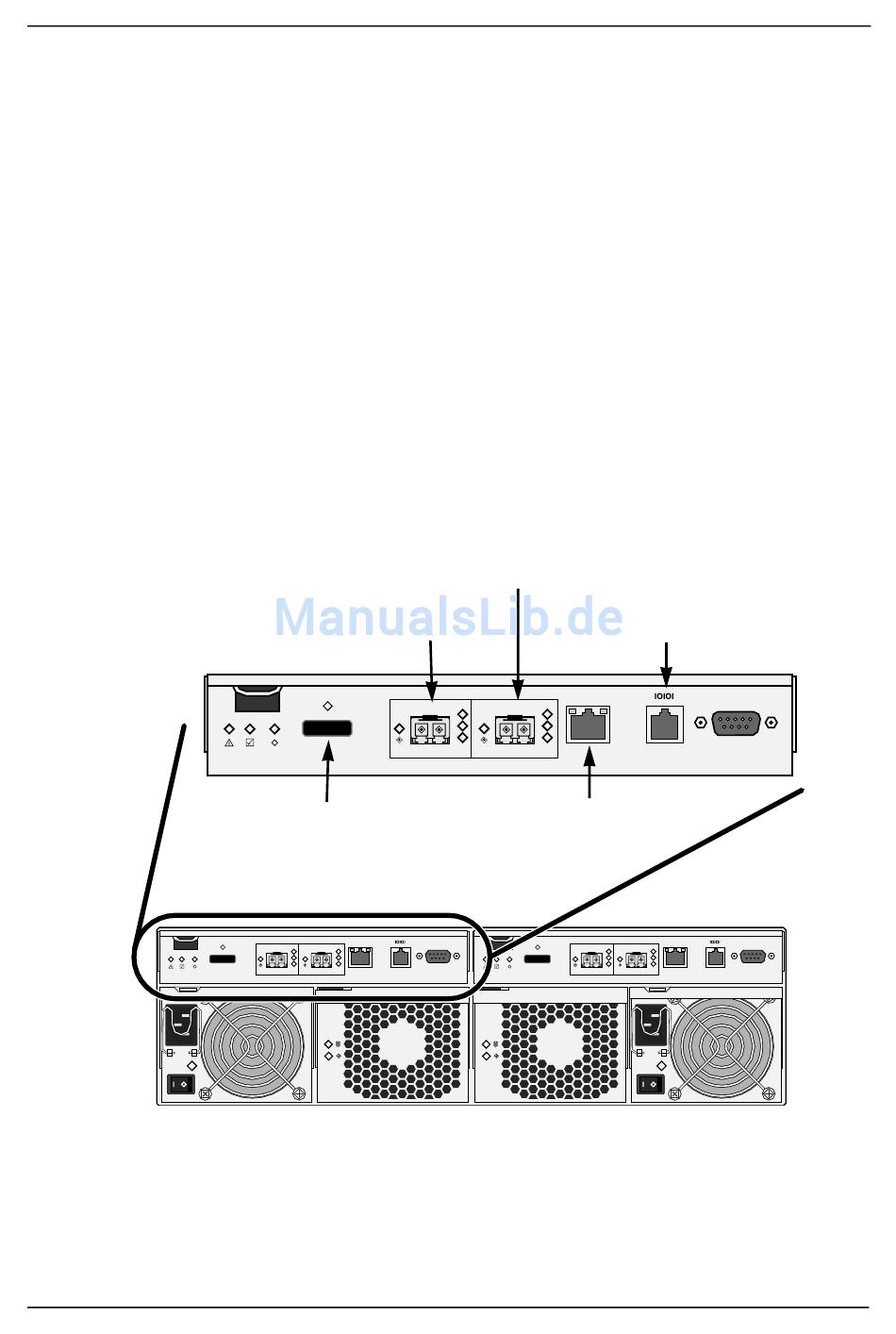

Figura 4 Conector de controladora RAID de VTrak Clase E
Puerto de datos Fibre Channel 1
Cuando se necesiten más de 16 unidades de disco duro para su sistema de
almacenamiento, puede agregar capacidad mediante la conexión de hasta
cuatro chasis de expansión de VTrak Clase J. Vea la Figura 5 en la página
siguiente.
Tarea 3: Establecimiento de las conexiones de gestión y datos
Puerto de datos Fibre Channel 2
Puerto de expansión
SAS a Clase J
Mgmt
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s
Puerto de gestión
