Beschreibung der Funktion des Beispielprogrammes

Visualisierung

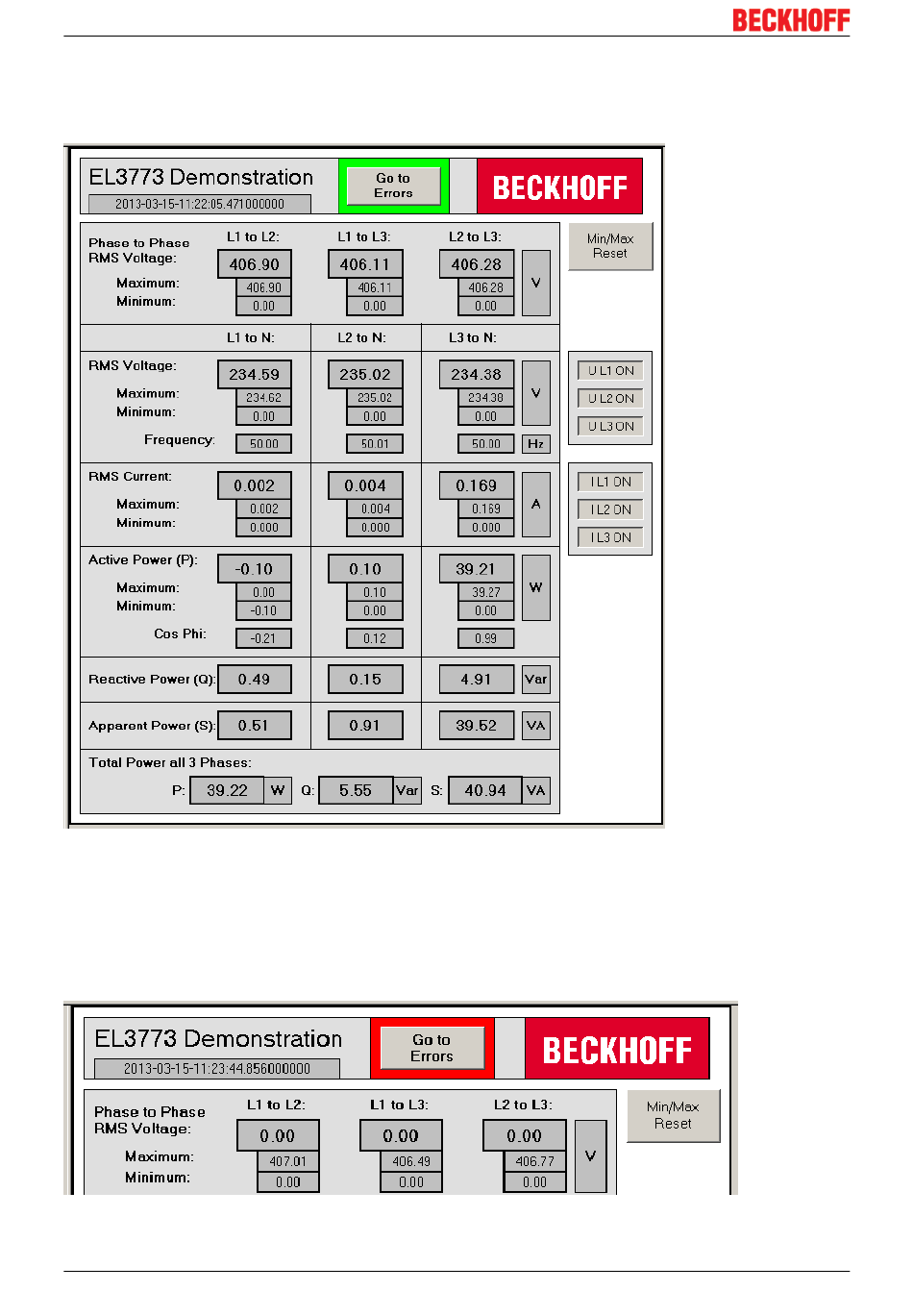

Abb. 156: Erste Seite der Visualisierung des Beispielprogrammes
Die Visualisierung besteht aus zwei Seiten. Auf der Hauptseite (siehe Abb. Erste Seite der Visualisierung
des Beispielprogrammes) werden alle berechneten Werte angezeigt und die Berechnungen für die Kanäle
können einzeln zu- und abgeschaltet werden. Über die Betätigung des mit „Go to Errors" beschrifteten
Buttons gelangt man auf die zweite Seite der Visualisierung, auf der aufgetretene Fehler angezeigt werden.
Man beachte, dass schon auf der ersten Seite durch die Umrandung des erwähnten Buttons ersichtlich ist,
ob ein Fehler aufgetreten ist (siehe Abb. Umrandung des „Go to Errors"-Buttons bei aufgetretenen Fehler).
Abb. 157: Umrandung des „Go to Errors"-Buttons bei aufgetretenen Fehler
