Inbetriebnahme

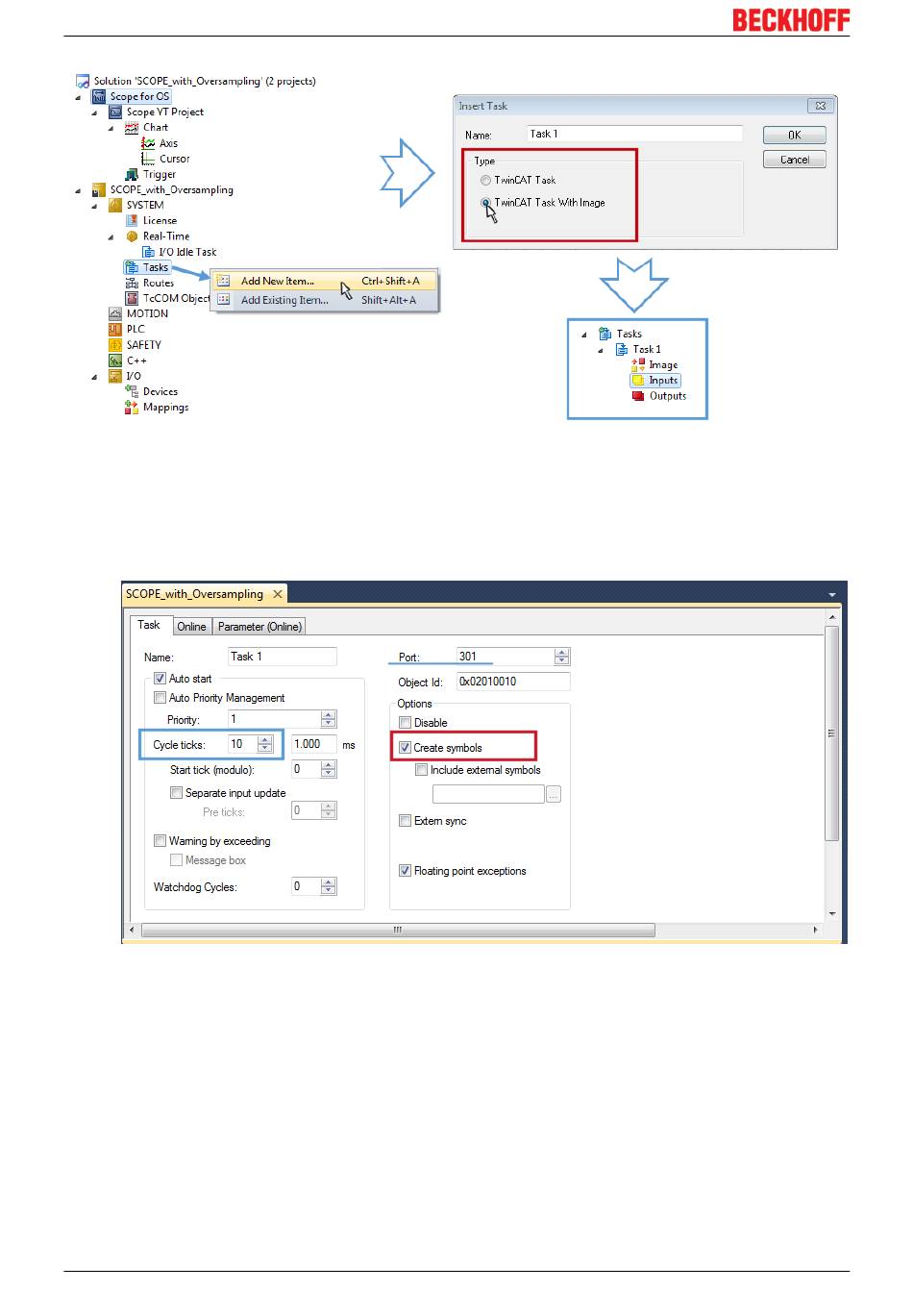

Abb. 117: Einfügen einer "freien" Task
Die Task ist als „TwinCAT Task With Image" einzufügen und erzeugt dadurch auch einen „Inputs" und
„Outputs" Ordner. Die Eigenschaften der neuen (oder ggf. Vorhandenen Task) muss die Einstellung „Create
symbols" aktiviert haben, damit der „Target Browser" des Scope diese später auswählbar macht. Die
Taskzykluszeit ist ggf. ebenfalls einzustellen. In diesem Fall wird beispielsweise bei 10 x Oversampling mit
der EL3751 1 ms bei 100 µs Basiszeit, also 10 Ticks gewählt:
Abb. 118: Task Eigenschaft "Create symbols" ist zu aktivieren
Für die Portangabe liegt eine Voreinstellung vor (hier: 301) und kann falls nötig geändert werden. Diese Zahl
muss später ggf. dem Scope bekannt gemacht werden. Durch einen rechts-Klick auf „Inputs" kann nun die
dem Oversampling zugrunde liegende Variable mit dem passenden Datentyp als Array hinzugefügt werden;
in diesem Fall „ARRAY [0..9] OF DINT" mit der Bezeichnung „Var 1":
