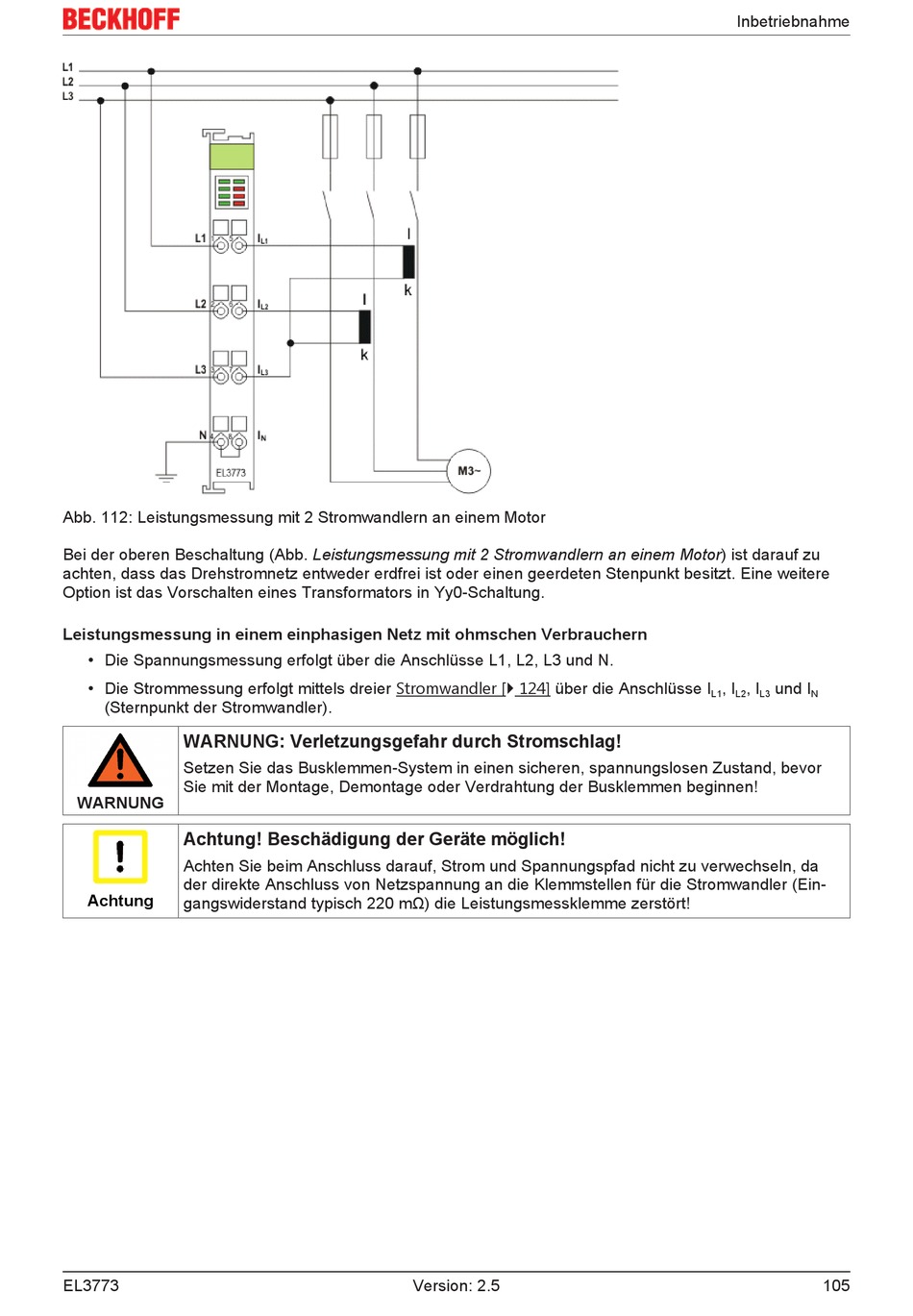

Abb. 112: Leistungsmessung mit 2 Stromwandlern an einem Motor
Bei der oberen Beschaltung (Abb. Leistungsmessung mit 2 Stromwandlern an einem Motor) ist darauf zu
achten, dass das Drehstromnetz entweder erdfrei ist oder einen geerdeten Stenpunkt besitzt. Eine weitere
Option ist das Vorschalten eines Transformators in Yy0-Schaltung.
Leistungsmessung in einem einphasigen Netz mit ohmschen Verbrauchern
• Die Spannungsmessung erfolgt über die Anschlüsse L1, L2, L3 und N.
• Die Strommessung erfolgt mittels dreier Stromwandler [} 124] über die Anschlüsse I
(Sternpunkt der Stromwandler).
WARNUNG: Verletzungsgefahr durch Stromschlag!
Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor
Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!
WARNUNG
Achtung! Beschädigung der Geräte möglich!
Achten Sie beim Anschluss darauf, Strom und Spannungspfad nicht zu verwechseln, da
der direkte Anschluss von Netzspannung an die Klemmstellen für die Stromwandler (Ein-
Achtung
gangswiderstand typisch 220 mΩ) die Leistungsmessklemme zerstört!
EL3773 Version: 2.5
Inbetriebnahme
, I , I und I
L1 L2 L3 N
