Parametrierung

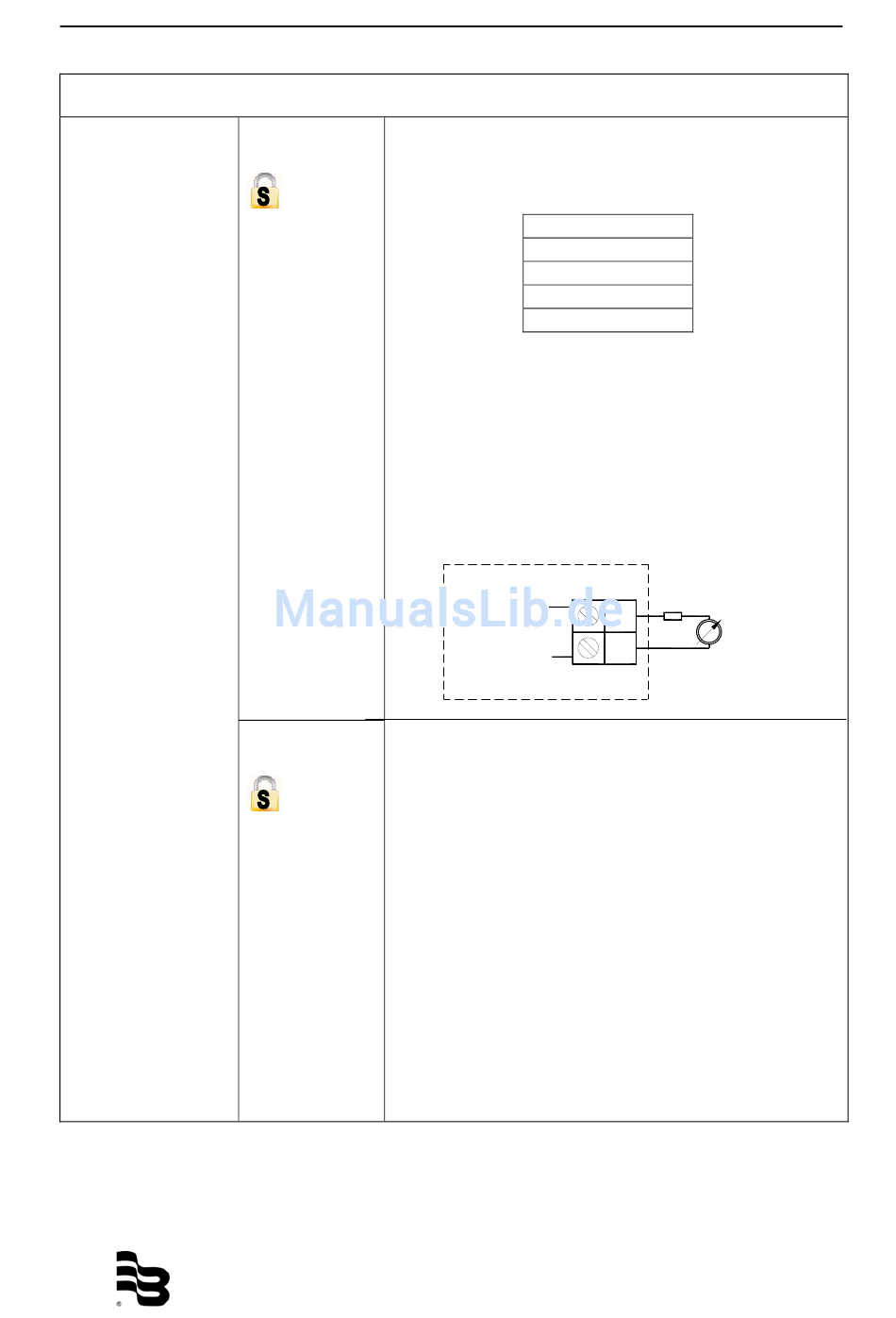

5.2.3 Ein- und Ausgänge
Analogausgang Bereich Für die Einstellung des Messbereichs 0 bis 100%
(= Skalenendwert) stehen Ihnen folgende mögliche
Strombereiche zur Verfügung:
Hinweis:
Im Falle einer Fehlermeldung wie z.B. Leerrohr-
detektion wird der Stromwert auf den eingestellten
Alarmwert (siehe Alarm Modus) gesetzt. Bei
bidirektionalem Betrieb können Sie die Durchfluss-
richtung über die digitalen Ausgänge signalisieren.
Siehe auch Einstellung des Skalenendwertes.
In diesem Menü können Sie das Verhalten des
Alarm Modus
Analogausganges im Falle einer Fehlermeldung
definieren. Hierzu stehen Ihnen 3 Optionen zur
Verfügung.
Aus: Ausgang bleibt unverändert
Signal niedrig: Der Ausgang wird um 2 mA
niedriger gesetzt wie das Minimum des definierten
Bereiches. Beim Bereich 4-20 mA wäre es 2 mA.
Signal hoch: Der Ausgang wird um 2 mA höher
gesetzt
Bereiches. Beim Bereich 4-20 mA wäre es 22 mA.
Hinweis: Der Alarm Modus gilt auch für Leerrohr-
detektion.
MID_M2000_BA_01_1203
Stromausgang
0 bis 20 mA
4 bis 20 mA
0 bis 10 mA
2 bis 10 mA
+
24 VDC
-
24 VDC
wie das Maximum
Seite 19/46
Ω
R (max.)=800
L
16
15
des definierten
