Parametrierung
Digitale
Ausgänge

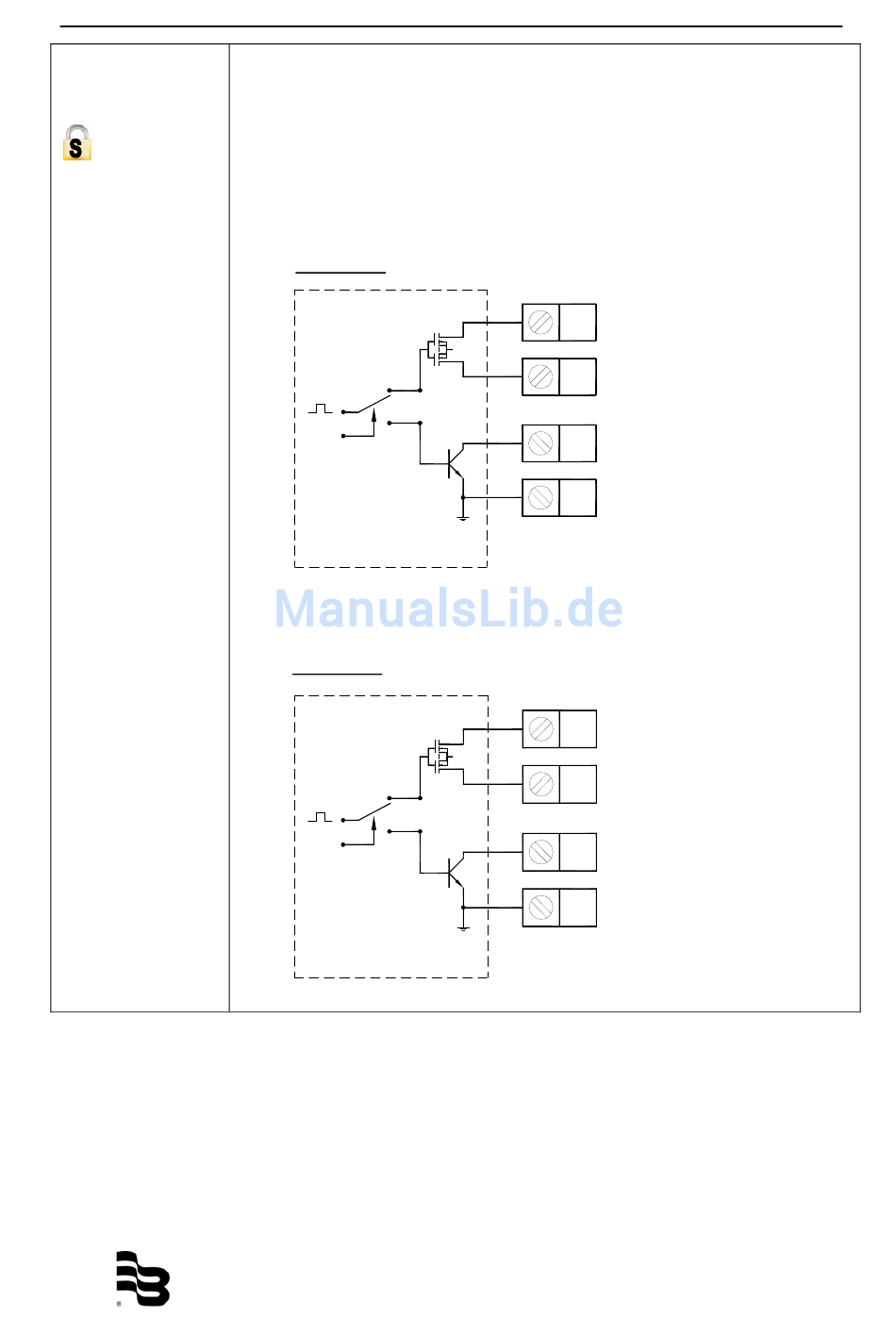

Digitale Ausgänge 3 und 4
Die beiden Ausgänge können passiv als offener Kollektor sowie als
Relais (Solid State Relais SSR) betrieben werden. Die Betriebsweise
können Sie durch die Programmierung der jeweiligen Ausgänge
(Ausgang-Hardware) vornehmen.
Ausgang 3
Ausgang 4
MID_M2000_BA_01_1203
+
10
Solid State Relais
max. 48 VAC, 500mA, 1KHz
11
-
Offener Kollektor
10
Passiv max.
9
30 VDC, 100mA, 10KHz
COM
+
13
Solid State Relais
max. 48 VAC, 500mA, 1KHz
14
-
Offener Kollektor
13
Passiv max. 30 VDC,
12
100mA, 10KHz
COM
Seite 22/46
