Parametrierung der Ein- und Ausgänge

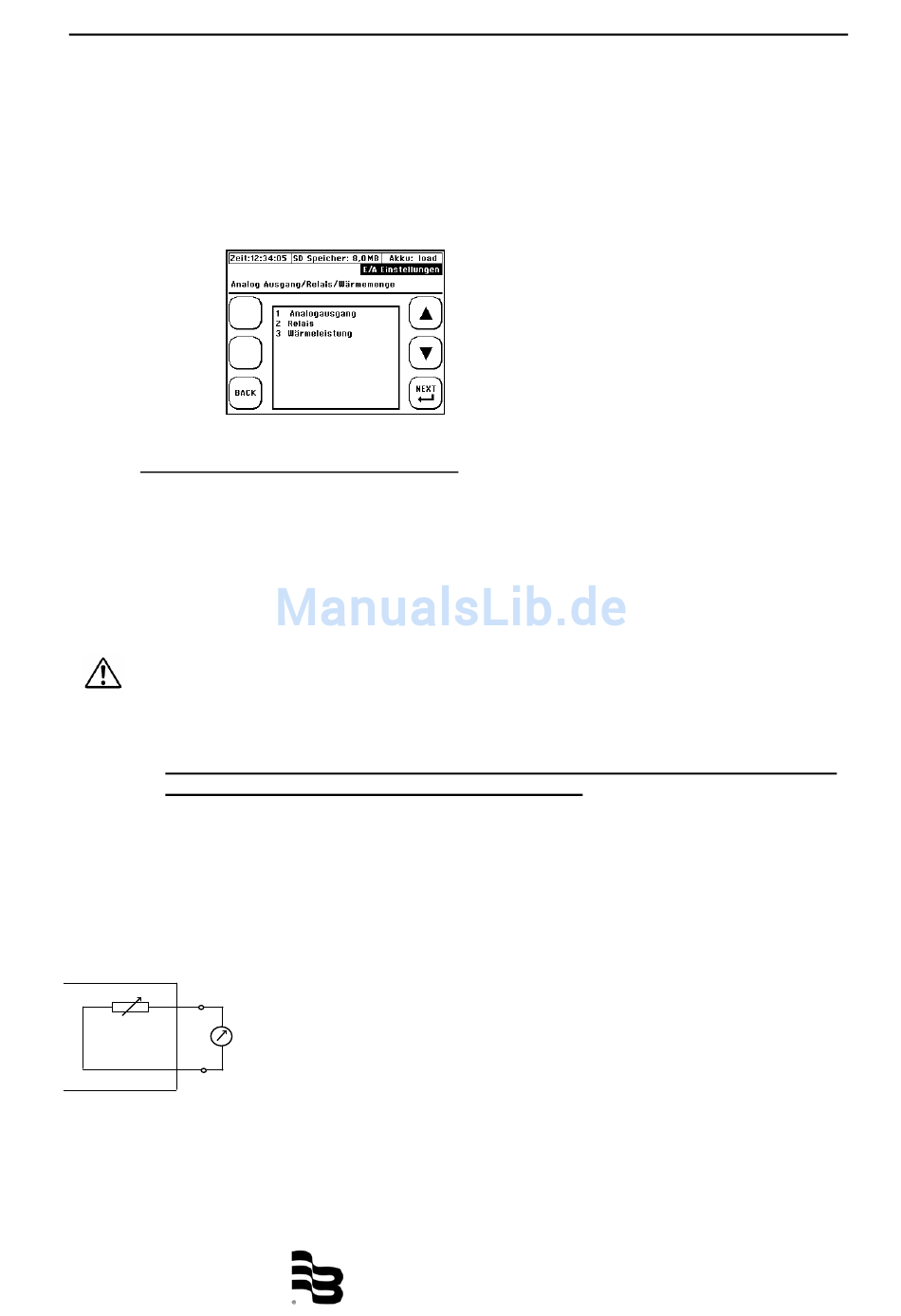

9. Parametrierung der Ein- und Ausgänge
So gelangen Sie zum Menü „Ein-/Ausgangseinstellungen".
Vom Hauptmessfenster „Durchfluss 1", wählen Sie „SETUP" und dann „COMPL SETUP".
Navigieren Sie im Hauptmenü zu „E/A Einstellungen".
9.1
Parametrierung der 4-20mA Ausgänge
Die PortaSonic 9000 besitzt insgesamt zwei 4-20mA Ausgänge. Sie haben die Mög-
lichkeit den Ausgängen verschiedene Messwerte zuzuweisen. Die Ausgänge sind
ab Werk aktiv. Das bedeutet, dass die PortaSonic 9000 eine Spannung an den
Ausgängen zur Verfügung stellt. Sie haben aber auch die Möglichkeit, die Analog-
ausgänge fremd versorgt (passiv) zu betreiben. Bei Fremdversorgung darf die
Spannung in einem Bereich von 10 bis 30V liegen.
Sind die 4-20mA Ausgänge der PortaSonic 9000 aktiv geschalten und Sie verbin-
den die Analogausgänge der PortaSonic mit einem externen Gerät, welches
ebenfalls eine Spannung an der den Eingängen zur Verfügung stellt, führt dies zu
einer schwerwiegenden Beschädigung an der MoniSonic und an Ihrem externen
Gerät.
Vergewissern Sie sich daher vor der Verbindung der beiden Geräte, dass
jeweils nur eins der Geräte aktiv geschalten ist!
Die Eingänge der PortaSonic 9000 sind aktiv geschaltet (Auslieferungsstand).
Die Eingänge des externen Gerätes sind direkt mit der PortaSonic 9000 verbunden.
Ausgang aktiv geschaltet (Werkseinstellung)
Aktiv 1:
PortaSonic 9000
24V/DC
I1/2_A
Ri
Amperemeter
I1/2_B
Ausgang passiv geschaltet.
,,
-
+
UF_PS9000_BA_01_1108
37 / 58
