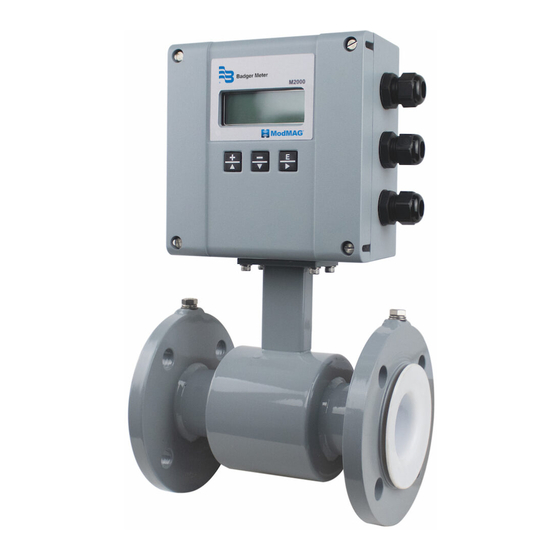

Badger Meter ModMag M2000 Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ModMag M2000:
- Montageanleitung und bedienungsanleitung (52 Seiten) ,
- Montage- und bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Badger Meter ModMag M2000
Inhaltszusammenfassung für Badger Meter ModMag M2000

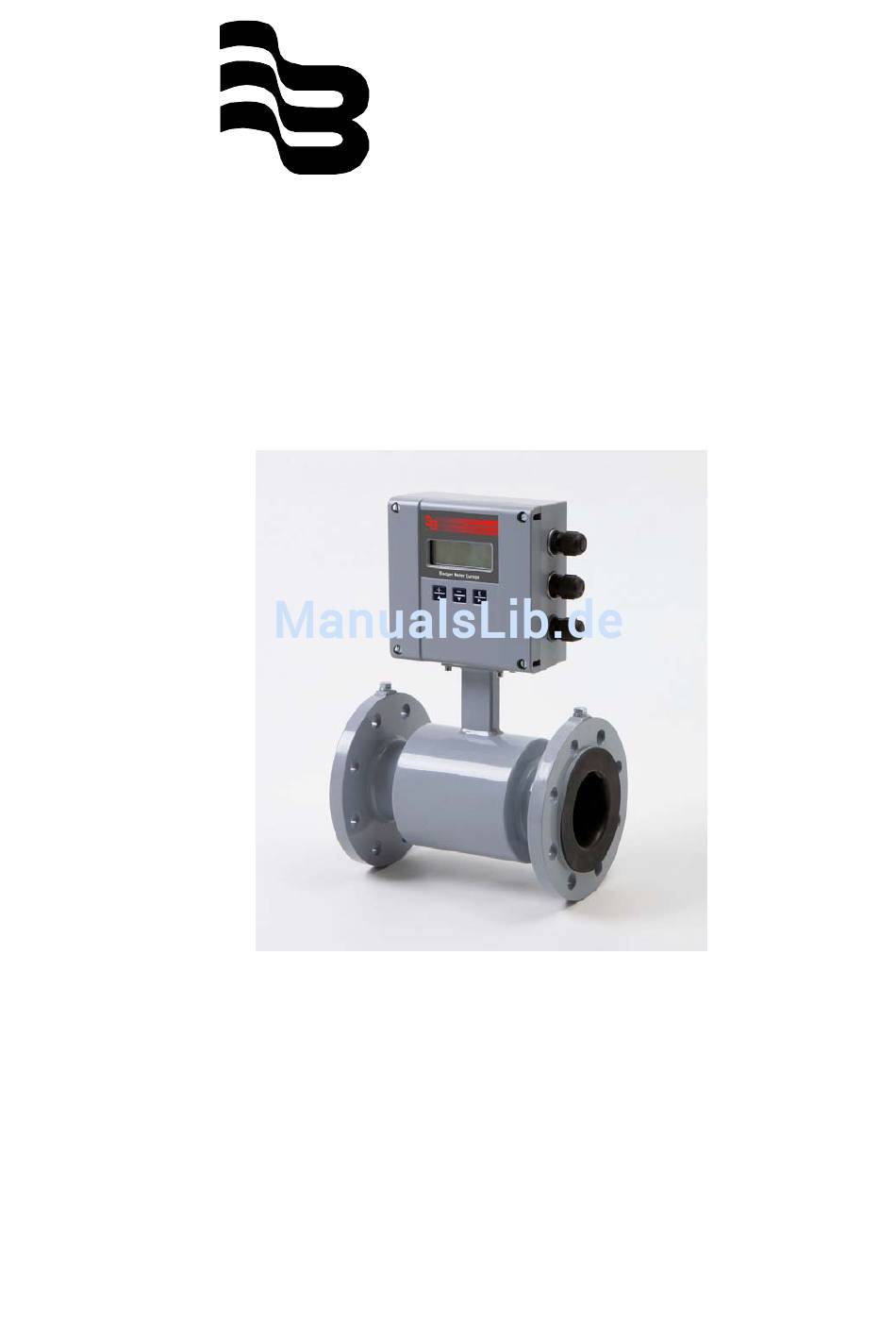

- Seite 1 Badger Meter Europa GmbH ® ® ModMAG M2000 Speichern / Wiederherstellen INSTALLATIONS- UND BEDIENUNGSANLEITUNG Februar 2014 MID_M2000_BA_Store_01_1402...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Grundlegende Sicherheitshinweise ................. 1 2. Wichtig ..........................2 3. Beschreibung ........................2 4. Leistung ..........................2 5. Bedienung .......................... 2 Speichern von Konfigurierungsdaten im Speicherstick ..........5 Wiederherstellen von Konfigurierungsdaten vom Speicherstick ........ 5 6. Sicherheit beim Speichern/Wiederherstellen ..............6 Speichern auf einem Speicherstick bei einem gesicherten Messgerät ...... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Seite 1/7 1. Grundlegende Sicherheitshinweise Vor Installation oder Verwendung dieses Produkts ist die vorliegende Installations- und Bedienungsanleitung genauestens durchzulesen. Dieses Produkt sollte ausschließlich von entsprechend qualifiziertem Personal installiert und/oder repariert werden. Falls ein Fehler auftritt, kontaktieren Sie bitte Ihren Händler. Installation Das Gerät bitte nicht auf einer unebenen Fläche installieren, um ein Herunterfallen zu vermeiden. -
Seite 4: Wichtig
Seite 2/7 2. Wichtig Die Funktion “Speichern/Wiederherstellen” erfordert die Firmwareversion 1.11 oder höher. Sollte ein Firmware Update notwendig sein, kontaktieren Sie hierzu Badger Meter Europa GmbH. Diese Funktion ist optional und benötigt einen von Badger Meter speziellen Speicherstick (Speichergröße 8 MB), welcher ROT gekennzeichnet ist und beim Messumformer ®... -
Seite 5: Bedienung
Bedienung Seite 3/7 5. Bedienung Die Konfigurierung der Funktion “Speichern/Wiederherstellen” sind im Gerätemenü unter “Hauptmenü -> Erweiterte Prog. -> Kopie vom Speicher“ zu finden. Die Menüpunkte des Untermenüs lauten wie folgt: Konfiguration Speichereigenschaften Parametergruppe Speichern auf dem Speicherstick ... - Seite 6 Bedienung Seite 4/7 Die Anwendung des Schreibschutzes für den Speicherstick ist mit Vorsicht zu behandeln, da er nicht mehr entfernt werden kann. Die folgende Tabelle listet die Parametergruppen auf, die einzeln ausgewählt und dann im Speicherstick gespeichert werden können. Parametergruppen Nennweite Kalibrierung Geberkonstante...
-
Seite 7: Speichern Von Konfigurierungsdaten Auf Dem Speicherstick
Bedienung Seite 5/7 5.1 Speichern von Konfigurierungsdaten auf dem Speicherstick 1. Den Speicherstick einsetzen. 2. Zu “Hauptmenü -> Erweiterte Prog. -> Kopie vom Speicher -> Konfiguration“ navigieren und Speichereigenschaften festlegen und Parametergruppen aus- wählen. 3. Zu „Hauptmenü -> Erweiterte Prog. -> Kopie vom Speicher -> Daten speichern“ navigieren. -
Seite 8: Sicherheit Beim Speichern/Wiederherstellen
Sicherheit beim Speichern/Wiederherstellen Seite 6/7 6. Sicherheit beim Speichern/Wiederherstellen Die Sicherheit ist bei der Verwendung der Funktion “Speichern/Wiederherstellen” natürlich ebenfalls zu berücksichtigen. Der Speicherstick kann zur Sicherung der Messgerätedaten verwendet werden. Es sind jedoch zusätzliche Maßnahmen erforderlich, wenn ein gesichertes Gerät durch Daten von einem Speicherstick aktualisiert werden soll. 6.1 Speichern auf einem Speicherstick bei einem Passwort gesicherten Messgerät Während des Speichervorgangs auf einen Speicherstick, wird der “Admin PIN”... -
Seite 9: Fehlersuche Und -Beseitigung
Fehlersuche und -beseitigung Seite 7/7 7 . Fehlersuche und -beseitigung Anzeige Beschreibung Erforderliche Gegenmaßnahme Speicherstick wird Speicherstick wird nicht Speicherstick wurde zuvor für eine nicht unterstützt unterstützt andere Funktion formatiert (z.B. Datenerfassung). Neuer Speicherstick erforderlich. Speicherstick nicht Speichervorgänge können nicht Sicherstellen, dass das Speicherstick eingesetzt ausgeführt werden, da kein... -
Seite 10: Warenrücksendung /Unbedenklichkeitserklärung
Warenrücksendung /Unbedenklichkeitserklärung Seite 8/7 8. Warenrücksendung / Unbedenklichkeitserklärung Die folgende Unbedenklichkeitserklärung ist zu kopieren und ausgefüllt und unterschrieben jeder Warenrücksendung zu Reparaturzwecken beizufügen. Es werden keinerlei Reparaturarbeiten durchgeführt, wenn keine ordnungsgemäß ausgefüllte und unterschriebene Unbedenklichkeitserklärung vorliegt. Unbedenklichkeitserklärung __________________________________________________________________ z.H. __________________________________________________________________ __________________________________________________________________ Abt. - Seite 12 (aktiv) usgang Durchflußrichtung rückw Durchflußrichtung rückw 500 mA (passiv) tsRelais 1 Skalen- endwert Hotline Tel. +49-7025-9208-0 oder -30 +49-7025-9208-15 Badger Meter Europa GmbH ® Ein Tochterunternehmen der Badger Meter, Inc., USA Nürtinger Strasse 76 72639 Neuffen (Germany) E-mail: badger@badgermeter.de www.badgermeter.de...
