Installation

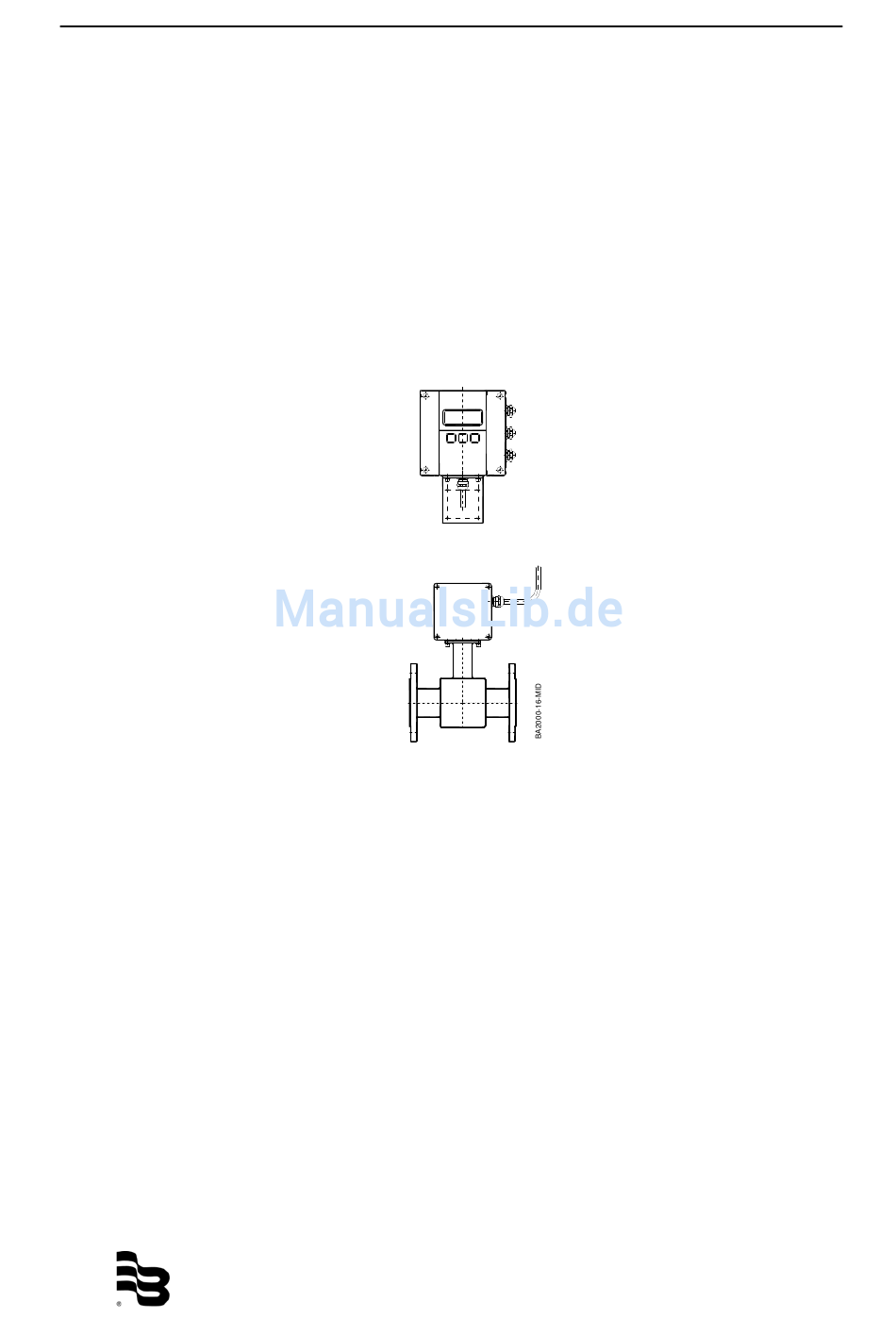

3.2.5 Getrennte Version

Die getrennte Version ist unbedingt notwendig bei folgenden Voraussetzungen:
Hinweis: •
•
•
Achtung: •
•

3.2.6 Erdung und Potentialausgleich

Um eine genaue Messung zu erhalten, müssen der Messaufnehmer und das Mess-
medium auf etwa dem gleichen elektrischen Potential liegen.
Bei Flansch- bzw. Zwischenflanschausführungen ohne zusätzliche Erdungselektrode
wird dies über die angeschlossene Rohrleitung ausgeführt.
Achtung: •
•
•
Messaufnehmer Schutzklasse IP 68
Mediumstemperatur > 100 °C
Starken Vibrationen
Signalkabel nicht in unmittelbarer Umgebung von Starkstromkabeln,
elektrischen Maschinen usw. verlegen.
Signalkabel fixieren. Kabelbewegungen können sonst durch Kapazi-
tätsänderungen zu unkorrekten Messungen führen.
Bei der Flanschausführung zusätzlich zu den Befestigungsschrauben
ein Verbindungskabel (min. 4 mm²) zwischen Erdungsschraube am
Flansch des Messaufnehmers zum Gegenflansch anbringen. Es ist
sicherzustellen, dass eine gute elektrische Verbindung hergestellt wird.
Farbe oder Korrosion am Gegenflansch können eine gute elektrische
Verbindung beeinträchtigen.
Bei Zwischenflanschausführungen wird die elektrische Verbindung
zum Messaufnehmer über zwei ¼ AMP Stecker am Messaufneh-
merhals ausgeführt.
