Beschreibung des Gerätes
2. Beschreibung des Gerätes
Die magnetisch-induktiven Durchflussmesser eignen sich für die Messung von Durchfluss
aller Flüssigkeiten, die eine elektrische Leitfähigkeit von mindestens 5 μS/cm (20 μS/cm
bei demineralisiertem Wasser) aufweisen. Diese Gerätereihe zeichnet sich durch eine
hohe Genauigkeit aus. Die Messergebnisse sind unabhängig von Dichte, Temperatur und
Druck.

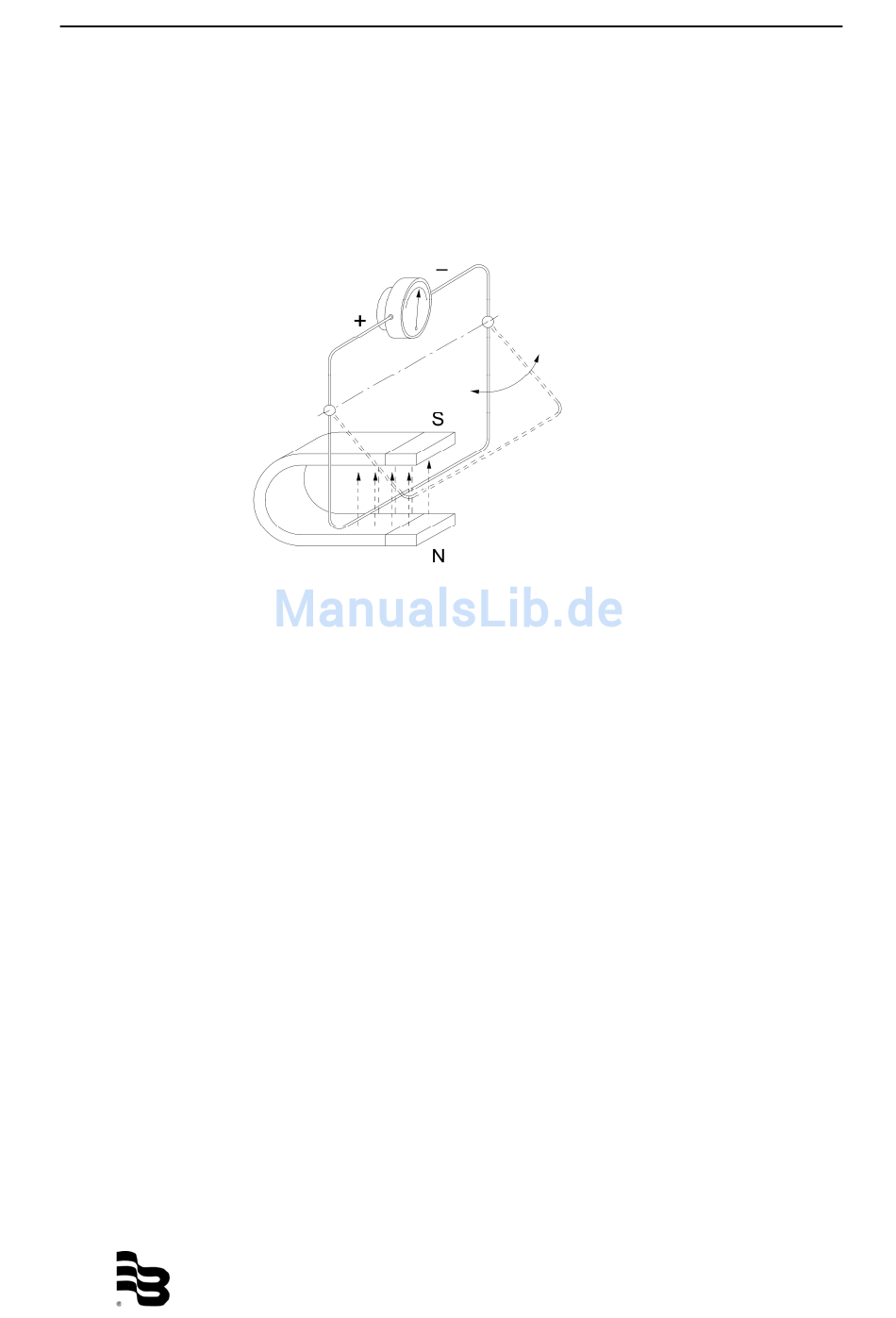

Das Messprinzip
Entsprechend dem Faraday'schen Induktionsgesetz wird in einem Leiter, welcher sich
durch ein Magnetfeld bewegt, eine elektrische Spannung induziert. Bei der magnetisch-
induktiven Durchflussmessung wird der bewegte Leiter durch das strömende Medium
ersetzt. Die beiden gegenüberliegenden Messelektroden führen die induzierte Spannung,
welche proportional zur Fliessgeschwindigkeit ist, dem Messumformer zu. Das
Durchflussvolumen wird über den Rohrdurchmesser berechnet.
