Elektrischer Anschluss

4.4 Kommunikationsschnittstellen

Der M2000 bietet optional folgende Schnittstellen:
• Modbus
®
RTU RS485
• M-Bus
• HART
• Profibus DP
Die zusätzliche Schnittstellenkarte wurde ab Werk bereits montiert geliefert oder kann
auch nachträglich bestellt und eingesteckt werden.

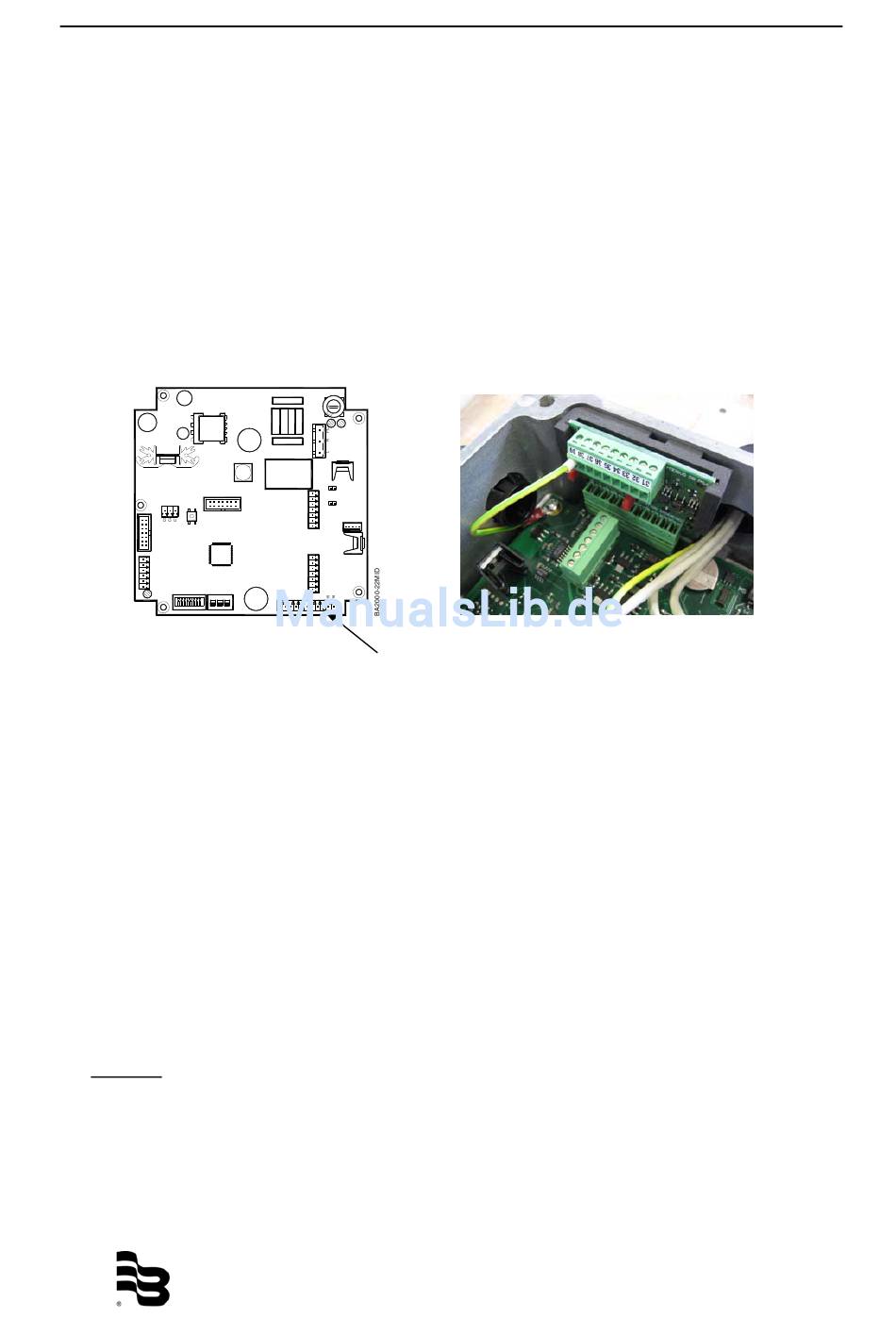

Auf der Hauptplatine befindet sich die 11-polige Einsteckkarte unten rechts.
DISPLAY
E1
ES
E2
RS
EP
ES
Die interne Kommunikation zwischen Hauptplatine und Schnittstellenkarte wird über den
Port B abgewickelt. Bitte beachten Sie, dass bei M-Bus, HART und Profibus DP die
Einstellungen des Port B im Menü Kommunikation->Port B wie folgt sind:
Port B: Port Adr. 001
Baudrate 38400
Data bits 8
Parity Even
Stop bits 1
Für die Schnittstelle Modbus
tionsparameter einstellen.
Alle weiteren Informationen über die verschiedenen Schnittstellen entnehmen Sie der
jeweiligen, separaten Bedienungsanleitung.
Hinweis:
Sollte eine Schnittstellenkarte verwendet werden, ist es nicht möglich den Analogaus-
gang auf Klemme 15/16 zu verwenden, ausgenommen beim HART Interface.
JP1
1
2
JP2
3
4
5
6
7
8
9
10
11
12
13
14
COMMUNICATION
Schnittstellenkarte
®
RTU RS485 können Sie über den Port B Ihre Kommunika-
