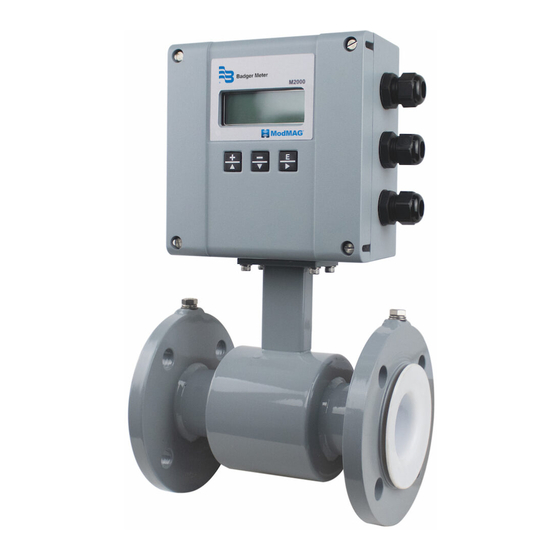

Badger Meter ModMAG M2000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Badger Meter Anleitungen
  4. Messgeräte
  5. ModMAG M2000
  6. Bedienungsanleitung

Badger Meter ModMAG M2000 Bedienungsanleitung

Mit profibus dp touchboard
Vorschau ausblenden Andere Handbücher für ModMAG M2000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
Badger Meter Europa GmbH
®
ModMAG
M2000
®
Profibus
DP
BEDIENUNGSANLEITUNG
Dezember 2016
MID_M2000_BA_01_PB_1612

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Badger Meter ModMAG M2000

Inhaltszusammenfassung für Badger Meter ModMAG M2000

  • Seite 1 ® Badger Meter Europa GmbH ® ModMAG M2000 ® Profibus BEDIENUNGSANLEITUNG Dezember 2016 MID_M2000_BA_01_PB_1612...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1.  Grundlegende Sicherheitshinweise ................. 1  2.  Informationen zur Bedienungsanleitung ................. 1  2.1  Definitionen ........................ 1  2.2  Umfang und Inhalt der Bedienungsanleitung ............. 1  3.  Einleitung ........................... 2  4.  Installation .......................... 3  4.1  Voraussetzungen ....................... 3  4.2  Installation des Tochterboards ................... 3  5. ...

  • Seite 3: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise/Informationen zur Bedienungsanleitung Seite 1/25 1. Grundlegende Sicherheitshinweise Siehe hierzu “Grundlegende Sicherheitshinweise” der Montage- und Bedienungs- anleitung zum Modell ModMAG ® M2000. 2. Informationen zur Bedienungsanleitung 2.1 Definitionen Device description = Gerätebeschreibung Profibus ® -Protokoll für (D)ezentralisierte (distributed) (P)eripherie- geräte;...

  • Seite 4: Einleitung

    Einleitung Seite 2/25 3. Einleitung Profibus ® ist ein internationales und verkäuferunabhängiges Standardbussystem, welches für eine Vielzahl von Anwendungen in der Herstellung, Produktion, der Verfahrens- automation sowie in der automatischen Verfahrenssteuerung geeignet ist. Die Profibus -Familie umfasst drei Protokollarten: Profibus DP, Profibus PA und ®...

  • Seite 5: Installation

    Installation Seite 3/25 4. Installation 4.1 Voraussetzungen Für die Installation eines Profibus ® DP-Tochterboards in das Modell ModMAG ® M2000 werden die Firmwareversionen v1.10 oder höher benötigt. 4.2 Installation des Tochterboards Das Profibus ® DP-Tochterboard ist mit dem 11-Pin-Verbindungsstück mit der Aufschrift COMMUNICATION an den Hauptverstärker anzuschließen.
  • Seite 6 Installation Seite 4/25 2. Schalten Sie das ModMAG ® M2000 aus. ACHTUNG VOR DER DURCHFÜHRUNG VON INSTALLATIONSARBEITEN AN DER AUSRÜS- TUNG IST DIE EINGANGSSTROMVERSORGUNG ZU UNTERBRECHEN. Dieser Schritt ist für eine einwandfreie Erkennung des Profibus ® DP-Tochterboards durch das ModMAG ®...
  • Seite 7 Installation Seite 5/25 390Ω 220Ω 390Ω RXD/TXD-P RXD/TXD-N „Close“ „Open“ Schalter Rahmen Abschirmung Befestigungsschraube Abbildung 4: Signalschaltbild Bei Anschluss von mehreren Geräten werden diese über Eingang Terminal 51/52/53 und Ausgang Terminal 54/55/56 durchgeschleift. Beim letzten Gerät muss der integrierte Busabschluss aktiviert werden (DIP Schalter 1 bis 4 auf „Close“). Schalten Sie das ModMAG M2000 ein.

  • Seite 8: Systemkonfigurierung

    Systemkonfigurierung Seite 6/25 5. Systemkonfigurierung Der u.a. Netzplan zeigt eine typische Netzwerkkonfigurierung für Profibus ® -Geräte mit einer RS485-Schnittstelle. Für Profibus ® -Geräte mit RS485-Schnittstelle ist kein Segmentkuppler erforderlich. Solche Geräte können direkt an das Profibus ® DP-Netzwerk angeschlossen werden. Die maximale Kabellänge für ein Segment hängt von der Datenübertragungs- geschwindigkeit ab.

  • Seite 9: Allgemeine Dateiordner (Gsd) Für Geräte Der Hauptgeräteklasse 1

    Systemkonfigurierung Seite 7/25 5.1 Hauptgeräteklasse 1 Die Geräte der Hauptgeräteklasse 1 sind in der Lage, zyklische Lese- und Schreibvorgänge hinsichtlich der variablen Werte innerhalb des abhängigen Gerätes (Slave) durchzuführen. Ein Gerät der Hauptgeräteklasse 1 unterstützt zudem auch azyklische Lese- und Schreibvorgänge hinsichtlich der Anwendungsparameter des abhängigen Gerätes.
  • Seite 10 Systemkonfigurierung Seite 8/25 Die herstellerspezifische Konfigurierung ermöglicht die Auswahl von bis zu 12 dynami- schen Variablen für einen zyklischen Datenaustausch. Die u.a. Tabelle enthält eine Defini- tion der konfigurierbaren Daten für einen zyklischen Datenaustausch. Steckplatz- Dynamische Unterstützte zuordnung Einheiten Byteanzahl Variable Konfigurierungen (s.
  • Seite 11 Systemkonfigurierung Seite 9/25 Definition der dynamischen Variablen Nr. 12. "Messgerät-Fehler": Byte Unterstützt Bit Beschreibung Fehler Messaufnehmer Fehler Leerlaufdetektion Fehler Messbereich Fehler Totalisator Rollover Status Totalisator Rollover Status Durchflusssimulation Warnung Pulssynchronisierung Fehler ADC Abbruch Fehler ADC-Bereich — — — — — —...

  • Seite 12: Identifikationsnummer

    Systemkonfigurierung Seite 10/25 5.5 Identifikationsnummer Dem Profibus ® DP-Tochterboard liegt die Version 3.0 Profibus ® PA ORO File zugrunde. Es werden zwei Identifikationsnummern unterstützt. 0x0D01 gehört zur Datei BD020D01.GSD des allgemeinen Dateiordners (GSD) und beinhaltet die vollständigen Funktionen des Modells ModMAG ®...

  • Seite 13: Datenverwaltung

    Datenverwaltung Seite 11/25 6. Datenverwaltung Die Profibus ® DP-Schnittstelle basiert auf Version 3.0 des Profibus ® PA-Profils und unterstützt die folgenden Datenblöcke:  Der physikalische Datenblock: Dieser enthält die durch das PA-Profil v3.0 definierten Parameter  Der Sensordatenblock: Dieser enthält zusätzlich zu den spezifischen Parametern des Durchflussmessgerätes auch die durch das PA-Profil v3.0 definierten Parameter.

  • Seite 14: Sensordatenblock

    Datenverwaltung Seite 12/25 Die folgende Tabelle enthält die Definition der DIAGNOSIS_EXTENSION-Parameter. Byte Unterstützt Bitbeschreibung Sensorfehler Fehler „Leerrohr“ Fehler Durchfluss am Skalenendwert Fehler Überlaufzähler Status Überlaufzähler Status Durchflusssimulation Warnung Impulssynchronisierung Fehler ADU-Unterbrechung Fehler ADU-Bereich — — — — — — Ausfall der internen Kommunikation – die Sensorelektronik antwortet nicht auf die ModBus ®...

  • Seite 15: Verzeichnisse Des Profibus ® -Sensordatenblocks (Steckplatz 1) Nach Kategorie

    Datenverwaltung Seite 13/25 6.3 Verzeichnisse des Profibus ® -Sensordatenblocks (Steckplatz 1) nach Kategorie Kategorie: Messungen ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Verzeich- ebene Wieder- Register- herstel- adresse lung READ-ONLY T1 / T+ [m3] 0x00CF FLOAT32 — READ-ONLY T1 / T+ [Anwender- 0x00D3 FLOAT32...
  • Seite 16 Datenverwaltung Seite 14/25 Kategorie: Produktidentifizierung ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Verzeich- ebene Wieder- Register- herstel- adresse lung READ-ONLY Produktcode 0x0000 UINT16 — READ-ONLY Firmwarebezeich- 0x0009 UCHAR16[16] — nung READ-ONLY Anwenderversion 0x0019 UCHAR16[10] — READ-ONLY Datum 0x0023 UCHAR16[16] —...
  • Seite 17 Datenverwaltung Seite 15/25 Kategorie: Kalibrierung Durchflussmessgerät ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Verzeich- ebene Wieder- Register- herstel- adresse lung READ-ONLY Sensordurchmesser 0x006F UINT16 — READ-ONLY Sonstige 0x0070 UINT16 — Sensordurchmesser [mm] READ-ONLY Sensorfaktor 0x0071 FLOAT32 — READ-ONLY Sensorabweichung 0x0075 FLOAT32...
  • Seite 18 Datenverwaltung Seite 16/25 Kategorie: Ausgang (Output) 1 ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Verzeich- ebene Wieder- Register- her- adresse stellung SERVICE Output #1: Impulse 0x009C FLOAT32 pro Einheit [Anwendereinheiten] SERVICE Output #1: 0x00A0 UINT16 Impulsbreite [ms] SERVICE Output #1: Alarm 0x00A1 UINT16...
  • Seite 19 Datenverwaltung Seite 17/25 Kategorie: Ausgang (Output) 3 ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Verzeich- ebene Wieder- Register- her- adresse stellung SERVICE Output #3: Frequenz 0x00B2 UINT16 Skalenendwert bis [Hz] SERVICE Output #3: Alarm 0x00B3 UINT16 Mindestdurchfluss- menge unterschritten SERVICE Output #3: Alarm 0x00B4...
  • Seite 20 Datenverwaltung Seite 18/25 Kategorie: Diagnosezähler Anschluss (Port) A ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Verzeich- ebene Wiederher- Register- stellung adresse READ-ONLY Port A: Datenpakete 0x00BD UINT16 — verarbeiten READ-ONLY Port A: Datenpakete 0x00BE UINT16 — übertragen READ-ONLY Port A: CRC-Fehler 0x00BF UINT16...
  • Seite 21 Datenverwaltung Seite 19/25 Kategorie: Diagnosezähler Durchflussmessgerät ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Ver- ebene Wiederher- Register- zeichnis stellung adresse READ-ONLY Einschaltzähler 0x00F5 UINT16 — READ-ONLY Fehlererkennungs- 0x00F6 UINT16 — zähler READ-ONLY Leerrohrzähler 0x00F7 UINT16 — READ-ONLY Skalenendwertzähler 0x00F8 UINT16 —...
  • Seite 22 Datenverwaltung Seite 20/25 Kategorie: Leerrohr ® Absolutes Relatives Zugangs- Verzeichnisname Datentyp Autom. ModBus Verzeich- Verzeich- ebene Wieder- Register- herstellung adresse READ- Tatsächlicher 0x011A FLOAT32 — ONLY Widerstand Leerrohr [Ohm] ADMIN Leerrohrkalibrierung 0x011E FLOAT32 [Volt] READ- Messwert Leerrohr 0x0120 FLOAT32 — ONLY [Volt] ADMIN...

  • Seite 23: Funktionsdatenblock Für Die Analoge Eingabe

    Datenverwaltung Seite 21/25 6.4 Funktionsdatenblock für die analoge Eingabe Der Funktionsdatenblock für die analoge Eingabe (AI) verfügt über einen einzigen festen Eingangskanal. Dieser feste Eingangskanal steht mit dem Durchflussmengenparameter [Anwendereinheiten] in Verbindung. Die Betriebsarten des AI-Funktionsdatenblocks werden mithilfe einer Zustandsmaschine gesteuert. Die Betriebsarten bestimmen die Ausgabe (d.h.
  • Seite 24 Datenverwaltung Seite 22/25 WICHTIG Die PV-Einheit ist mit der ausgewählten Maßeinheit des Durchflussmessgerätes verbunden. Bei Änderung der Maßeinheit des Durchflussmessgerätes ändert sich auch die PV-Einheit. Nach jeder Änderung der Maßeinheit für den Durchfluss sind die Skalierungsparameter des Ausgabewertes (OUT) entsprechend anzupassen. Die Ausgabe am Funktionsdatenblock für die analoge Eingabe stellt den Ausgabeparameter (OUT) dar.
  • Seite 25 Datenverwaltung Seite 23/25 WICHTIG Eine Überwachung des Zustandswertes stellt die einzige Möglichkeit dar, die Qualität der übertragenen Messwerte zu überprüfen. Ein Messwert wird selbst dann übertragen, wenn der Wert ungenau oder von schlechter Qualität ist. Die unterstützten Zustandswerte sind in der folgenden Tabelle angegeben.

  • Seite 26: Zertifikat

    Zertifikat Seite 24/25 7. Zertifikat MID_M2000_BA_01_PB_1612...

  • Seite 27: History

    Historie / Retoure/Unbedenklichkeitserklärung Page 25/25 Historie Firmware Version Datum GSD Version V1.17 to V1.23 Mai 2012 – Oktober 2016 V1.0 V1.24 höher Seit November 2016 V1.1 Retoure/Unbedenklichkeitserklärung Sie finden den Antrag zur Retoure unter: www.badgermeter.de/service/warenruecksendung. MID_M2000_BA_01_PB_1612...
  • Seite 28 Hotline Tel. +49-7025-9208-0 oder -30 +49-7025-9208-15 Badger Meter Europa GmbH ® Subsidiary of Badger Meter, Inc., USA Nürtinger Strasse 76 72639 Neuffen (Deutschland) E-mail: badger@badgermeter.de www.badgermeter.de...
