Parametrierung
Digitaler Eingang
Der digitale Eingang dient zum Zurückstellen der
Totalisatoren, des Vorwahlzählers oder der Unter-
brechung der Durchflussmessung.

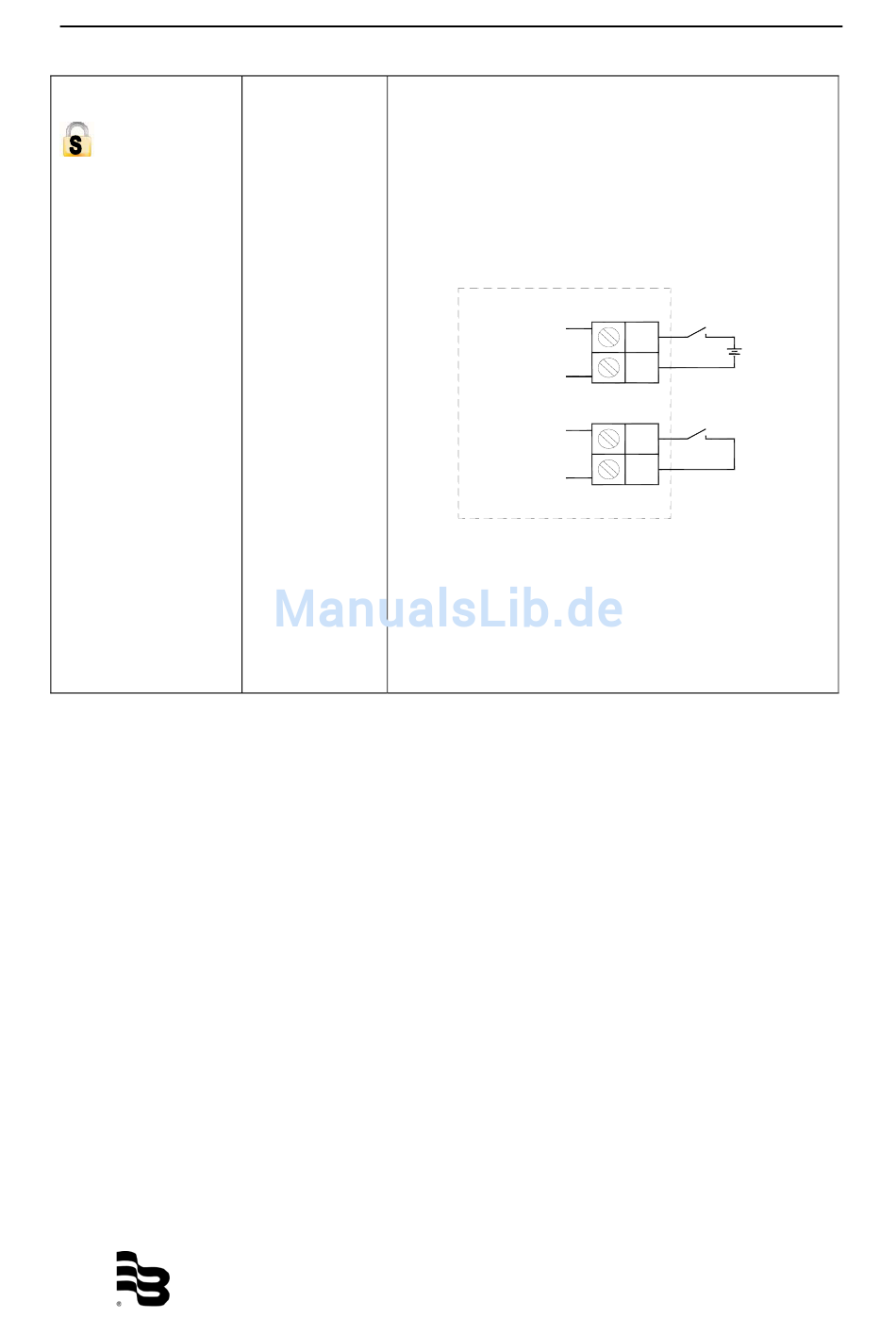

Die Schaltung des Eingangs erfolgt über das
externe Anlegen einer Spannung von 5 bis 30
VDC oder
Spannungsquelle von 24 VDC.
Die Funktion des digitalen
Ausganges 2 muss auf "24
VDC konstant" eingestellt
und Jumper JP2 sein!
