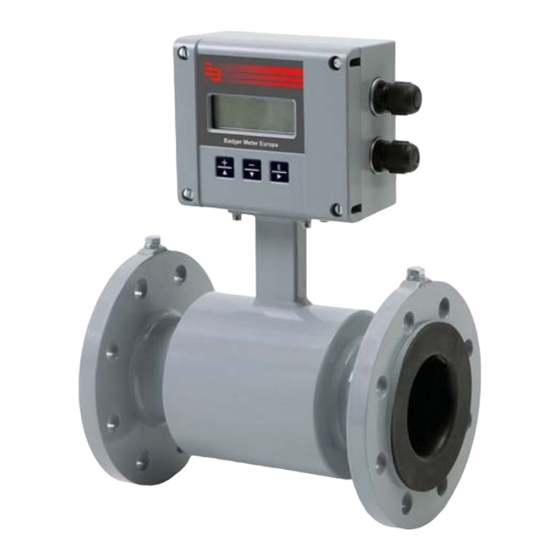

Badger Meter ModMAG M1000 Bedienungsanleitung
M-bus schnittstelle
Vorschau ausblenden
Andere Handbücher für ModMAG M1000:
- Montageanleitung und bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Badger Meter ModMAG M1000
Inhaltszusammenfassung für Badger Meter ModMAG M1000
- Seite 1 Badger Meter Europa GmbH ® ® ModMAG M1000 M-Bus Schnittstelle BEDIENUNGSANLEITUNG Juli 2016 MID_M1000_BA_MB_01_1607...
-
Seite 2: Inhaltsverzeichnis
Inhalt Page Grundlegende Sicherheitshinweise ................1 Einleitung ........................1 Zählereinstellungen ...................... 1 Hardware ........................3 Elektrischer Anschluss ....................3 M-Bus Adressierung ....................4 6.1. Primäradresse ......................4 6.2. Sekundäradresse ....................4 6.3. M-Bus Kommandos ....................4 6.4. Primäradresse einstellen ..................4 6.5. - Seite 3 Grundlegende Sicherheitshinweise / Einführung / Zählereinstellung Page 1/12 1. Grundlegende Sicherheitshinweise Siehe Kapitel “Grundlegende Sicherheitshinweise” in der Montage- und Bedienungs- ® anleitung ModMAG M1000. 2. Einleitung ® Das ModMAG M1000 M-Bus Interface bietet eine EN13757 kompatible M-Bus ® Schnittstelle zum Badger ModMAG M1000 Zähler und besitzt folgende Eigenschaften: •...
-
Seite 4: Hardware
Hardware / Elektrischer Anschluss Page 3/12 4. Hardware Die zusätzliche M-Bus Schnittstellenkarte wird in den Stecksockel für die Kommunika- ® tionsschnittstelle (in der rechten unteren Ecke) der ModMAG M1000 Hauptplatine eingesteckt. Die Schnittstellenkarte wird über ein Polster an der Gehäusewand abge- stützt. -
Seite 5: M-Bus Adressierung
M-Bus Addressierung Page 4/12 6. M-Bus Adressierung 6.1. Primäradresse Die Module können unter Verwendung ihrer Primäradresse (Bereich: 0...250) adressiert werden. Die standardmäßige (werkseitig programmierte) Primäradresse des Moduls ist 0 (Null). Die Primäradresse kann unter Verwendung des ent- sprechenden M-Bus-Kommandos (s.u.) geändert werden. 6.2. -
Seite 6: Untergeordnete Zähler Wählen
M-Bus Addressierung Page 5/12 6.5. Untergeordnete Zähler wählen Dieser Befehl wählt untergeordnete Zähler an und kann zum Testen der Kommunikation genutzt werden. Slave Select Request 68 0B 0B 68 53 FD 52 FF FF FF FF FF FF FF FF 9A 16 Where: Start of Long Frame 0B 0B... -
Seite 7: Konfigurationsbereich In Flash Schreiben
M-Bus Addressierung Page 6/12 Request (Werte in hex): 68 03 03 68 73/53 PAddr 50 ChkS 16 "alle Werte-"Telegramm einstellen 68 04 04 68 73/53 PAddr 50 00 ChkS 16 "alle Werte-"Telegramm einstellen 68 04 04 68 73/53 PAddr 50 50 ChkS 16 "Momentanwerte-"Telegramm einstellen 68 04 04 68 73/53 PAddr 50 90 ChkS 16... -
Seite 8: Modbus Kommandos Senden
M-Bus Addressierung Page 7/12 ® 6.8. ModBus Kommandos senden ® ® Da nicht alle ModBus Register des ModMAG M1000 unter Verwendung von ® “nativen“ M-Bus-Kommandos abrufbar sind, ist es auch möglich, "native" ModBus Kommandos in ein M-Bus Kommando zu verpacken. Somit können alle vom ®... -
Seite 9: M-Bus Req_Ud2 Antworten
M-Bus Addressierung Page 8/12 6.9. M-Bus REQ_UD2 Antworten Wie zuvor bereits erwähnt, kann das Modul auf eine REQ_UD2-Datenanfrage mit fünf verschiedenen RSP_UD-Antworten je nach Konfiguration antworten: alle Werte: enthält Volumen, Durchflussrate, -geschwindigkeit, -richtung usw. Momentanwerte: enthält eine Kurzform von "allen Werten", d.h. nur Volumen, Durchflussmenge -richtung (kürzeres... -
Seite 10: M-Bus Req_Ud2 Antwort „Momentanwerte
M-Bus Addressierung Page 9/12 M-Bus REQ_UD2 Antwort „Momentanwerte “ Nr. Einheit Tarif Speicherung Daten Wert Funkt. VIB REAL4 1.854350e-003 Inst. Volumen [m REAL4 0.000000e+000 Inst. Volumen [m REAL4 1.854350e-003 Inst. Volumen [m REAL4 1.854350e-003 Inst. Volumen [m REAL4 0.000000e+000 Inst. Volumen [m REAL4 1.854350e-003 Inst. -
Seite 11: M-Bus Req_Ud2 Antwort "Kalibrierung
M-Bus Addressierung Page 10/12 6.9.4 M-Bus REQ_UD2 Antwort “Kalibrierung” Einheit Tarif Speicherung Daten Wert Funkt. INT2 Inst. REAL4 0.000000e+000 Inst. No VIF REAL4 0.000000e+000 Inst. REAL4 7.692835e+008 Inst. No VIF REAL4 2.003202e-001 Inst. Strom[mA] INT2 Inst. INT2 Inst. REAL4 0.000000e+000 Inst. -
Seite 12: M-Bus Req_Ud2 Antwort "Produktion
M-Bus Addressierung / Technische Daten Page 11/12 M-Bus REQ_UD2 Antwort “Produktion” Einheit Tarif Speicherung Daten Wert Funkt. INT2 Inst. Modell / Version Var. M1000 Inst. Modell / Version Var. M1000R_E_STM32F107RC Inst. Modell / Version Var. v1.0.4 Inst. Software version # Var. -
Seite 13: Retoure / Unbedenklichkeitserklärung
Return of goods for repair Page 12/12 8. Retoure / Unbedenklichkeitserklärung Sie finden den Antrag zur Retoure unter: www.badgermeter.de/service/warenruecksendung. MID_M1000_BA_MB_01_1607... - Seite 14 Hotline Phone +49-7025-9208-0 or -30 +49-7025-9208-15 Badger Meter Europa GmbH ® Subsidiary of Badger Meter, Inc., USA Nürtinger Strasse 76 72639 Neuffen (Germany) E-mail: badger@badgermeter.de www.badgermeter.de...
