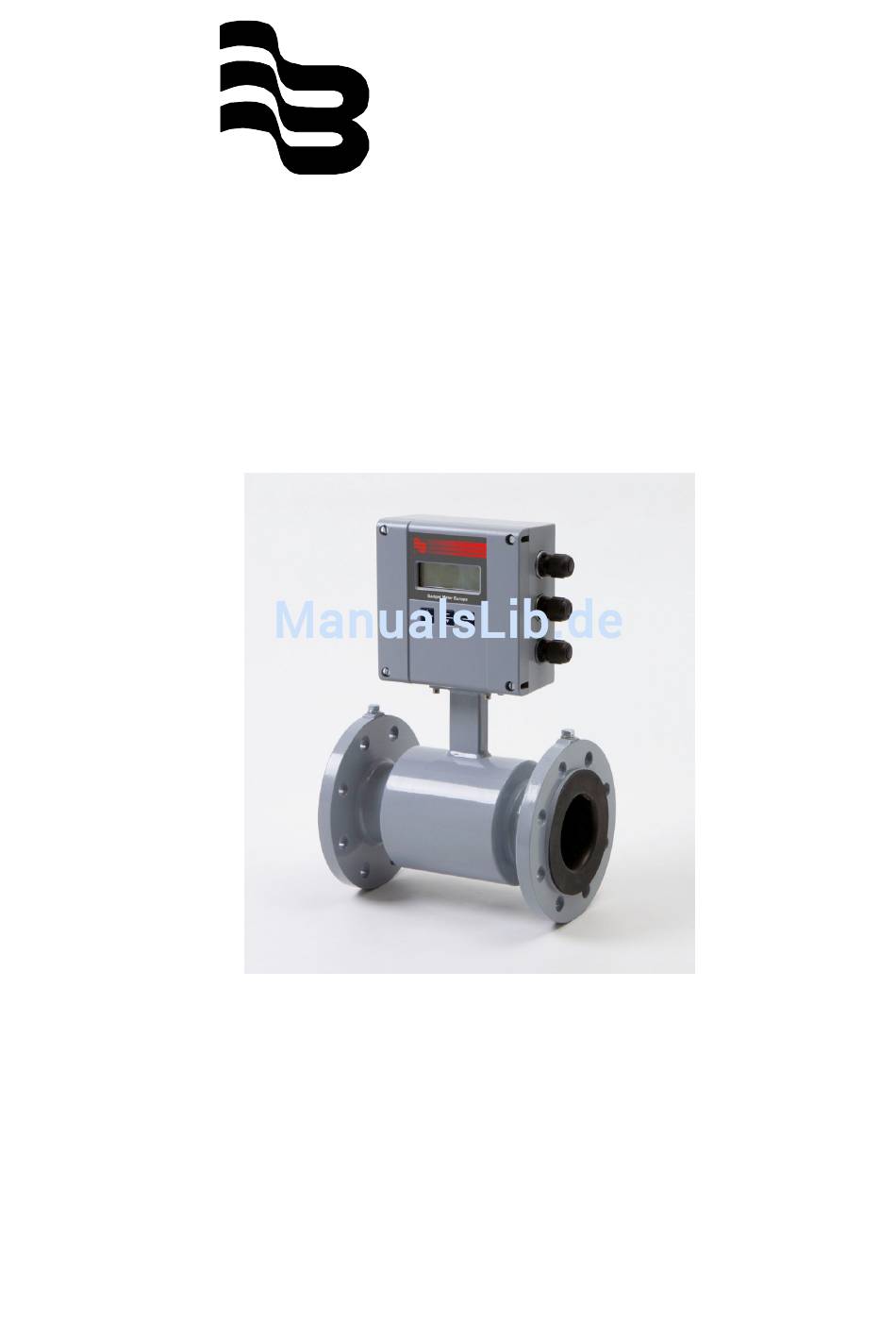

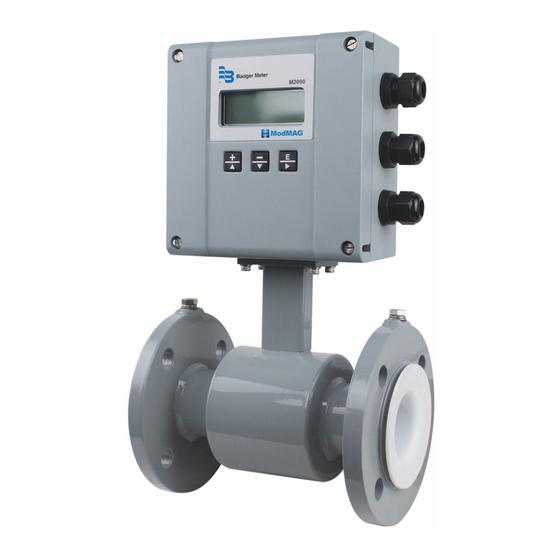

- Seite 1 ® Badger Meter Europa GmbH ® ModMAG M2000 M-Bus Schnittstelle BEDIENUNGSANLEITUNG April 2013 MID_M2000_BA_MB_01_1304...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Grundlegende Sicherheitshinweise ................1 2. Einleitung ......................... 1 3. Hardware .......................... 2 4. Elektrischer Anschluss ....................2 5. M-Bus Adressierung ....................... 3 5.1 Primäradresse ......................3 5.2 Sekundäradresse ..................... 3 5.3 M-Bus Kommandos ....................3 5.4 Primäradresse einstellen ..................3 5.5 ... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise / Einleitung Seite 1/12 Grundlegende Sicherheitshinweise Siehe Kapitel “Grundlegende Sicherheitshinweise” in der Montage- und Bedienungsan- ® leitung ModMAG M2000. Einleitung ® Das ModMAG M2000 M-Bus-Modul bietet eine EN13757-kompatible M-Bus- ® Schnittstelle zum Badger ModMAG M2000 Zähler und besitzt folgende Eigenschaften: •... -
Seite 4: Hardware
Hardware / Elektrischer Anschluss Seite 2/12 Hardware Die zusätzliche M-Bus Schnittstellenkarte wird in den Stecksockel für die Kommunika- ® tionsschnittstelle (in der rechten unteren Ecke) der ModMAG M2000-Hauptplatine eingesteckt. Die Schnittstellenkarte wird über ein Polster an der Gehäusewand abge- stützt. Ein Masseband verbindet die Anschlussklemme 63 auf der Schnittstellenkarte mit der nächstgelegenen Schraube an der Hauptplatine. -
Seite 5: M-Bus Adressierung
M-Bus Adressierung Seite 3/12 M-Bus Adressierung Primäradresse Die Module können unter Verwendung ihrer Primäradresse (Bereich: 0...250) adressiert werden. Die standardmäßige (werkseitig programmierte) Primäradres- se des Moduls ist 0 (Null). Die Primäradresse kann unter Verwendung des ent- sprechenden M-Bus-Kommandos (s.u.) geändert werden. Sekundäradresse Das Modul kann unter Verwendung des M-Bus-Sekundäradressen–Auswahl- schemas adressiert werden. -
Seite 6: Baudrate Ändern
M-Bus Adressierung Seite 4/12 Baudrate ändern Das Modul ist standardmäßig (werkseitig) so konfiguriert, dass es die Baudrate des eingehenden M-Bus-Requesttelegramms automatisch erkennt. Normaler- weise muss diese Einstellung nicht geändert werden. Wenn Sie jedoch eine feste Baudrate einstellen möchten, können Sie dies anhand der Standard-M-Bus- Kommandos wie folgt vornehmen: Request (Werte in hex): 68 03 03 68 73/53 PAddr B8 ChkS 16 Baudrate auf 300 Baud setzen... -
Seite 7: Konfigurationsbereich In Flash Schreiben
M-Bus Adressierung Seite 5/12 Bitte beachten Sie, dass die RSP_UD-Telegrammkonfiguration nicht sofort in den nicht flüchtigen Flash-Speicher des Moduls geschrieben wird sondern erst: • beim zyklischen 24-Stunden-Reset • oder wenn ein Kommando zum Ändern der Primäradresse empfangen und ausgeführt wurde •... -
Seite 8: M-Bus Req_Ud2-Antworten
M-Bus Adressierung Seite 6/12 Antwort (Werte in hex): 68 LL LL 68 08 PAddr 72 SecAddr AccessCtr Status Signature 0F [ModBus] ChkS 16 z.B.: 68 1D 1D 68 08 00 72 95 09 10 19 A9 09 01 07 08 01 00 00 Header für M-Bus RSP_UD 0F Flag: herstellerspezifisch ®... -
Seite 9: M-Bus Req_Ud2-Antwort „Alle Werte
M-Bus Adressierung Seite 7/12 5.9.1 M-Bus REQ_UD2-Antwort „alle Werte“ Nr. Einheit Tarif Speicherung Daten Wert Funkt. VIB 0 0 0 0 REAL4 1.854350e‐003 Inst. Volumen [m ] 1 1 0 0 REAL4 0.000000e+000 Inst. Volumen [m ] 2 2 0 0 REAL4 1.854350e‐003 Inst. Volumen [m ] ... -
Seite 10: M-Bus Req_Ud2-Antworten "Testphase
M-Bus Adressierung Seite 8/12 5.9.3 M-Bus REQ_UD2-Antworten “Testphase” Nr. Einheit Tarif Speicherung Daten Wert. Funkt. VIB 0 0 0 0 INT2 40 Inst. Zähler 1 0 0 1 INT2 41 Inst. Zähler 2 0 0 2 INT2 0 Inst. Zähler 3 ... -
Seite 11: M-Bus Req_Ud2-Antwort "Kalibrierung
M-Bus Adressierung Seite 9/12 5.9.4 M-Bus REQ_UD2-Antwort “Kalibrierung” Nr. Einheit Tarif Speicherung Daten Wert Funkt. VIB 0 0 0 0 INT2 9 Inst. mm 1 0 0 1 INT2 50 Inst. mm 2 0 0 2 REAL4 0.000000e+000 Inst. No VIF 3 ... -
Seite 12: M-Bus Req_Ud2-Antwort "Produktion
M-Bus addressing Page 10/12 5.9.5 M-Bus REQ_UD2-Antwort “Produktion” Nr. Einheit Tarif Speicherung Daten Wert Funkt. VIB 0 0 0 0 INT2 1 Inst. Modell / Version 1 0 0 0 Var. M2000 Inst. Modell / Version 2 0 0 1 Var. M2000 TMS320F2811 Inst. Modell / Version 3 ... -
Seite 13: Technische Daten
Technische Daten Seite 11/12 Technische Daten ® Das ModMAG M2000 M-Bus Modul bietet eine EN13757-kompatible M-Bus Schnitt- ® stelle zum Badger ModMAG M2000 Messgerät. ® Produkt ModMAG M2000 M-Bus Modul Stromversorgung 2 x +5V von der internen M2000 Modulschnittstelle (+5 V digital, +5V field) Strom 1 mA von +5V digital 10 mA von +5V field... -
Seite 14: Retoure
Retoure Seite 12/12 Retoure Bei Retouren, bitte nachstehende Unbedenklichkeitserklärung unbedingt kopieren, ausfüllen und unterschrieben der Rücksendung beilegen. Eine Reparatur wird ohne Rücksendung dieser Unbedenklichkeitserklärung nicht durchgeführt! Unbedenklichkeitserklärung An : __________________________________________________________________ z.Hd. : _________________________________________________________________ : _________________________________________________________________ Abt. : _________________________________________________________________ Eine Reparatur wird ohne Rücksendung dieser Unbedenklichkeitserklärung nicht durchgeführt! Bitte schicken Sie das Gerät in gereinigtem Zustand (soweit möglich) an uns zurück und bestätigen Sie die Unbedenklichkeit des eingesetzten Mediums. - Seite 16 (aktiv) usgang Durchflußrichtung rückw Durchflußrichtung rückw 500 mA (passiv) tsRelais 1 Skalen- endwert Hotline Phone +49-7025-9208-0 or -30 +49-7025-9208-15 Badger Meter Europa GmbH ® Subsidiary of Badger Meter, Inc., USA Nürtinger Strasse 76 72639 Neuffen (Germany) E-mail: badger@badgermeter.de www.badgermeter.de...
