Elektrischer Anschluss

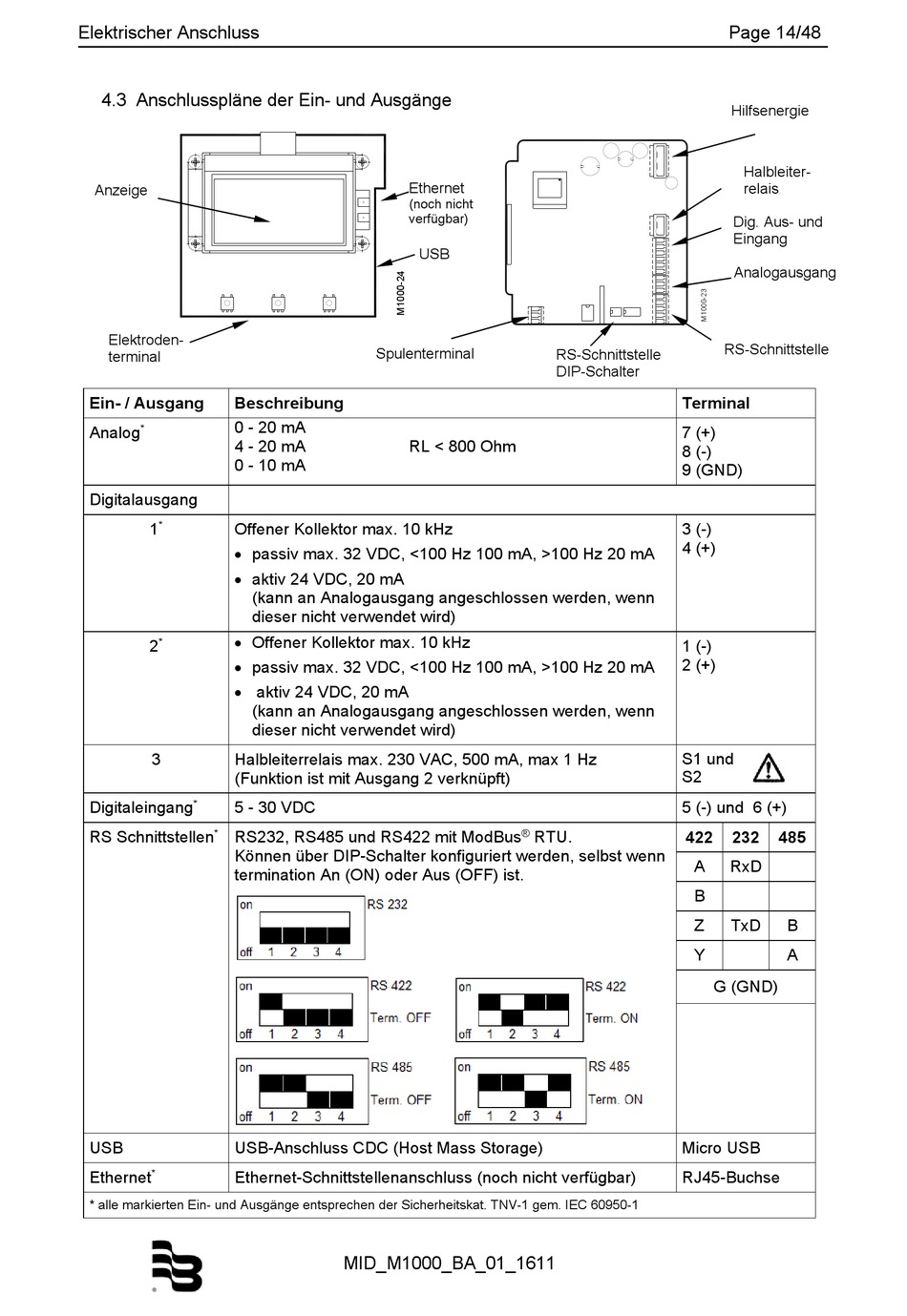

4.3 Anschlusspläne der Ein- und Ausgänge
Anzeige
Elektroden-
terminal
Ein- / Ausgang Beschreibung
0 - 20 mA
*
Analog
4 - 20 mA
0 - 10 mA
Digitalausgang
1 * Offener Kollektor max. 10 kHz
 passiv max. 32 VDC, <100 Hz 100 mA, >100 Hz 20 mA
 aktiv 24 VDC, 20 mA
 Offener Kollektor max. 10 kHz
*
2
 passiv max. 32 VDC, <100 Hz 100 mA, >100 Hz 20 mA
 aktiv 24 VDC, 20 mA
3 Halbleiterrelais max. 230 VAC, 500 mA, max 1 Hz
(Funktion ist mit Ausgang 2 verknüpft)
*
Digitaleingang 5 - 30 VDC
RS Schnittstellen * RS232, RS485 und RS422 mit ModBus
Können über DIP-Schalter konfiguriert werden, selbst wenn
termination An (ON) oder Aus (OFF) ist.
USB USB-Anschluss CDC (Host Mass Storage)
Ethernet * Ethernet-Schnittstellenanschluss (noch nicht verfügbar)
* alle markierten Ein- und Ausgänge entsprechen der Sicherheitskat. TNV-1 gem. IEC 60950-1
Ethernet
(noch nicht
verfügbar)
USB
Spulenterminal
RL < 800 Ohm
(kann an Analogausgang angeschlossen werden, wenn
dieser nicht verwendet wird)
(kann an Analogausgang angeschlossen werden, wenn
dieser nicht verwendet wird)
MID_M1000_BA_01_1611
RS-Schnittstelle
DIP-Schalter
Terminal
7 (+)
8 (-)
9 (GND)
3 (-)
4 (+)
1 (-)
2 (+)
S1 und
S2
5 (-) und 6 (+)
® RTU. 422
Micro USB
RJ45-Buchse
Page 14/48
Hilfsenergie
Halbleiter-
relais
Dig. Aus- und
Eingang
Analogausgang
RS-Schnittstelle
232 485
A RxD
B
Z TxD B
Y A
G (GND)
