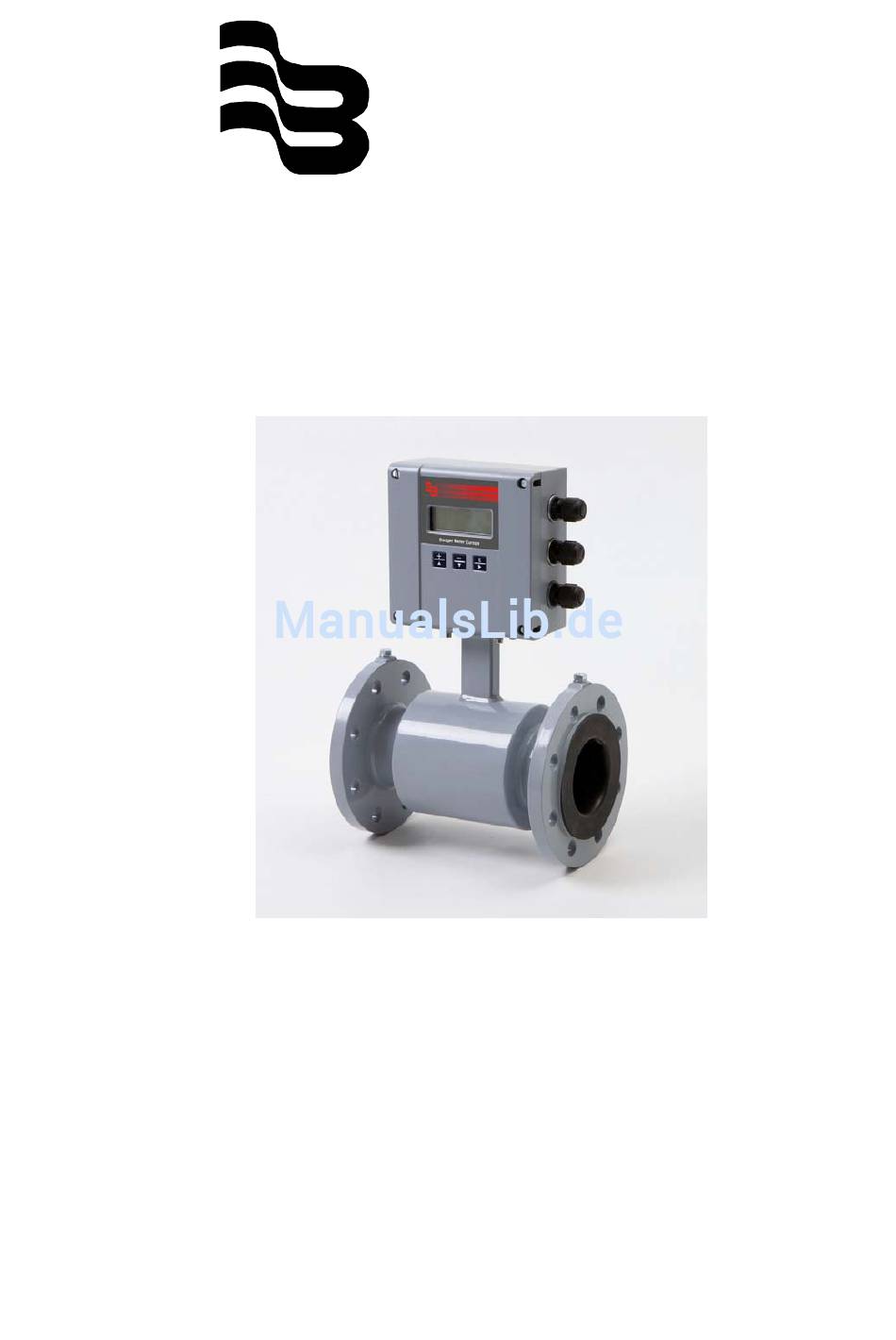

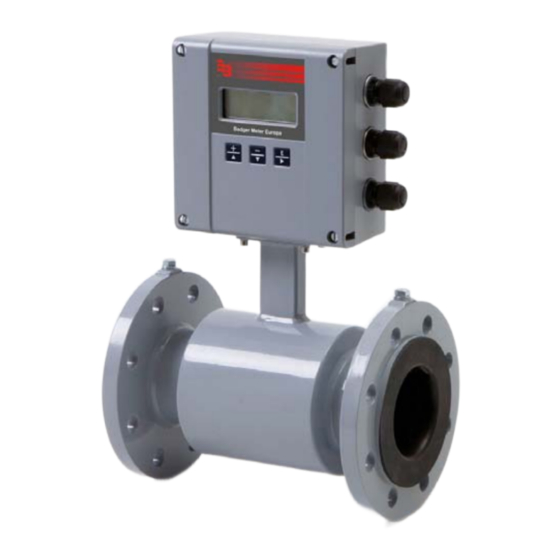

- Seite 1 Badger Meter Europa GmbH ® ® ModMAG M2000 ® Speicherplan ModBus BEDIENUNGSANLEITUNG Oktober 2017 MID_M2000_BA_MODBUS_01_1710...
-
Seite 2: Inhaltsverzeichnis
Contents 1. Übersicht ..........................3 1.1 Schreibsicherheit ....................... 3 1.2 Registername ......................4 1.3 Registeradresse ......................4 1.4 Registertyp ......................... 4 1.5 Lesen / Schreiben ...................... 5 1.6 FNC-Hilfsfunktion ....................... 5 2. Speicherpläne nach Kategorie ..................6 2.1 Produktkennzeichnung ....................6 2.2 ... -
Seite 3: Übersicht
M2000 unterstützt die ModBus RTU-Kommunikation. Port A (Pins 5,6,7) ® unterstützt ModBus RTU unter Verwendung von RS232. Das RS485 wird als zusätzliches Tochterboard unterstützt. Dieses Tochterboard ist unter der Badger Meter Bestell-Nr. 67079-003 erhältlich. ® ® Die nachfolgenden Tabellen definieren die ModBus -Register und die für den ModMAG... -
Seite 4: Registername
Übersicht Seite 4/29 Registername Wenn möglich ist der Parameter zu beschreiben, um ihn in der Menüanzeige entsprechend zuordnen zu können. Es ist zu beachten, dass nicht alle Register direkt über die Menüverwaltung zugänglich und änderbar sind. Registeradresse Die Registeradresse definiert die physikalische Adresse, welche für eine Übertragung ®... -
Seite 5: Lesen / Schreiben
Übersicht Seite 5/29 Lesen / Schreiben Das Attribut “Lesen/Schreiben” definiert, ob der Parameter nur gelesen werden kann oder ob er überschreibbar ist. Parameter, die nur gelesen werden können, werden auch als solche spezifiziert, ansonsten ist ein Überschreiben möglich. FNC-Hilfsfunktion ® Die FNC-Hilfsfunktion definiert die ModBus Funktionscodes (Befehle), die für einen ®... -
Seite 6: Speicherpläne Nach Kategorie
Speicherpläne nach Kategorie Seite 6/29 2. Speicherpläne nach Kategorie Produktkennzeichnung Schreib- Register- Lesen / Registername Registertyp FNC-Hilfsfunktion sicherheit adresse Schreiben Firmware Produktcode 0x0000 UINT16 Nur lesen 0x03, 0x04 Firmware Produktname 0x0001 UCHAR16[8] Nur lesen 0x03, 0x04 Firmware Firmwarename 0x0009 UCHAR16[16] Nur lesen 0x03, 0x04 Factory/... -
Seite 7: Gerätekalibrierung
Speicherpläne nach Kategorie Seite 7/29 Gerätekalibrierung Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben Admin Durchmesser Messfühler 0x006F UINT16 0x03, 0x04, 0x06, 0x10 Admin Durchmesser Messfühler 0x0070 UINT16 0x03, 0x04, 0x06, 0x10 Weitere [mm] Admin Messfühlerfaktor 0x0071 FLOAT32 0x03, 0x04, 0x10 Firmware [Factory/Werk]... -
Seite 8: Digitaler Eingang
® ModMAG M2000 Speicherplan nach Registeradresse Seite 8/29 Digitaler Eingang Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben Digitaler Eingang: Service 0x0094 UINT16 0x03, 0x04, 0x06, 0x10 Eingabevorgang Firmware Nur lesen Digitaler Eingang: Status 0x0155 UINT16 0x03; 0x04 Analoger Ausgang Schreib- Register-... -
Seite 9: Ausgang #1
® ModMAG M2000 Speicherplan nach Registeradresse Seite 9/29 Ausgang #1 Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben Ausgang #1: Service 0x0098 FLOAT32 0x03, 0x04, 0x10 Impulse pro Einheit [m Ausgang #1: Service Impulse pro Einheit [User- 0x009C FLOAT32 0x03, 0x04, 0x10 einheiten]... -
Seite 10: Ausgang #3
® ModMAG M2000 Speicherplan nach Registeradresse Seite 10/29 Ausgang #3 Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben Ausgang #3: Service Frequenz Skalenendwert 0x00B2 UINT16 0x03, 0x04, 0x06, 0x10 [Hz] Ausgang #3: Service 0x00B3 UINT16 0x03, 0x04, 0x06, 0x10 Alarm: Durchfluss min. -
Seite 11: Port A: Diagnosezähler
® ModMAG M2000 Speicherplan nach Registeradresse Seite 11/29 2.10 Port A: Diagnosezähler Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben Port A: Firmware 0x00BD UINT16 Nur lesen 0x03, 0x04 Verarbeitete Datenpakete Port A: Firmware 0x00BE UINT16 Nur lesen 0x03, 0x04 Übertragene Datenpakete Port A:... -
Seite 12: Messungen
® ModMAG M2000 Speicherplan nach Registeradresse Seite 12/29 2.12 Messungen Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben T1/T+[m FLOAT32 Firmware 0x00CF Nur lesen 0x03, 0x04 T1/T+ [Usereinheiten] FLOAT32 Firmware 0x00D3 Nur lesen 0x03, 0x04 T1/T+ Display String UCHAR1 Firmware 0x0137... -
Seite 13: Diagnosezähler
® ModMAG M2000 Speicherplan nach Registeradresse Seite 13/29 2.13 Diagnosezähler Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben UINT16 Firmware Einschaltzähler 0x00F5 Nur lesen 0x03, 0x04 UINT16 Firmware Sensorfehlerzähler 0x00F6 Nur lesen 0x03, 0x04 UINT16 Firmware Leerrohrzähler 0x00F7 Nur lesen 0x03, 0x04 UINT16... -
Seite 14: Verschiedenes
® ModMAG M2000 Speicherplan nach Registeradresse Seite 14/29 2.14 Verschiedenes Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben Energieverlustzähler UINT16 Firmware 0x0107 0x03, 0x04 [Sekunden] Modus Anzeigenhintergrund- 0x03, 0x04, 0x06, UINT16 User 0x010F beleuchtung 0x10 FLOAT32 Service Voreingestellte Charge [m 0x0110 0x03, 0x04 0x03, 0x04, 0x06,... -
Seite 15: Steuerungsbefehle
® ModMAG M2000 Speicherplan nach Registeradresse Seite 15/29 2.17 Steuerungsbefehle Schreib- Register- Register- Lesen / Registername FNC-Hilfsfunktion sicherheit adresse Schreiben None/ Aufforderung UINT16 0x0125 0x03, 0x04, 0x06, 0x10 Keine Befehlseingabe SINT16 Service Durchflusssimulation 0x012A 0x03, 0x04, 0x06, 0x10 2.18 Sicherheit Schreib- Register- Register-... -
Seite 16: Modmag
® ModMAG M2000 Speicherplan nach Registeradresse Seite 16/29 ® 3. ModMAG M2000 Speicherplan nach Registeradresse Registeradresse Registername Registertyp 0x0000 UINT16 Produktcode 0x0001 Produktname UCHAR16[8] 0x0009 UCHAR16[16] Firmwarename 0x0013 UINT16 Reserviert 0x0019 UCHAR16[10] Anwendungsversion 0x0023 Zusammenstellung Datumsanzeige [MM:DD:YYYY] UCHAR16[16] 0x0033 UCHAR16[16] Zusammenstellung Zeitanzeige [HH:MM:SS] 0x0043 UCHAR16[5]... - Seite 17 ® ModMAG M2000 Speicherplan nach Registeradresse Seite 17/29 Registeradresse Registername Registertyp 0x0094 UINT16 Digitaler Eingang: Eingabevorgang 0x0095 Analoger Ausgabebereich UINT16 0x0096 Verschiebung analoger Ausgabebereich FLOAT32 0x0098 FLOAT32 Ausgang #1: Impulse pro Einheit [m 0x009A UINT16 [2] Reserviert (für Adr. 0x09B) 0x009C Ausgang #1: Impulse pro Einheit [Usereinheiten] FLOAT32...
- Seite 18 ® ModMAG M2000 Speicherplan nach Registeradresse Seite 18/29 Registeradresse Registername Registertyp 0x00FD ADU-Unterbrechungszähler UINT16 0x00FE ADU-Bereichszähler UINT16 WDT-Resetzähler 0x00FF UINT16 WDT-Standort 0x0100 UINT16 0x0101 Systemfehler # UINT16 Reserviert 0x0102 UINT16 Reserviert 0x0103 UINT16 0x0104 Reserviert UINT16 0x0105 Reserviert UINT16 Gerätestatus 0x0106 UINT16 Energieverlustzähler [Sekunden]...
- Seite 19 ® ModMAG M2000 Speicherplan nach Registeradresse Seite 19/29 Registeradresse Registername Registertyp 0x00C9 UINT16 Port B: Empfangene Datenpakete 0x00CA UINT16 Port B: Gesendete Datenpakete 0x00CB Port B: Paritätsfehler UINT16 0x00CC UINT16 Port B: Framing-Fehler 0x00CD UINT16 Port B: Overrun-Fehler 0x00CE UINT16 Port B: Unterbrechungserfassung 0x00CF T1 /T+ [m...
- Seite 20 ® ModMAG M2000 Speicherplan nach Registeradresse Seite 20/29 Registeradresse Registername Registertyp 0x0131 FLOAT32 Steilheit analoger Ausgang Analoge Messwertverschiebung kundenseitig 0x0133 FLOAT32 4 mA [A] Analoge Messwertverschiebung kundenseitig 0x0135 FLOAT32 20 mA[A] 0x0137 UCHAR16 [8] T1 /T+ Display String 0x013F UCHAR16 [8] T2 /T- Display String 0x0147 T3 /TN Display String...
-
Seite 21: Modmag M2000 Registerschreibeigenschaften
® ModMAG M2000 Registerschreibeigenschaften Seite 21/29 ® 4. ModMAG M2000 Registerschreibeigenschaften ** Erf. Register- Wert Wert Wert- Befehls- Registername adresse min. max. definition eingabe erforderlich 0 = Sonstige 1 = DN6 2 = DN8 3 = DN10 4 = DN15 5 = DN20 6 = DN25 7 = DN32... - Seite 22 ® ModMAG M2000 Registerschreibeigenschaften Seite 22/29 ** Erf. Register- Wert Wert Befehls- Registername Wertdefinition adresse min. max. eingabe erforderlich Stromstärke Sensor 0x007D [mA] Frequenz Stromnetz 0 =50 Hz 0x0081 [Hz] 1 = 60 Hz 0 = 1 Hz 1 = 3,125 Hz o. 3,75 Hz Erregerfrequenz [Hz] 0x0082 2 = 6,25 Hz o.
- Seite 23 ® ModMAG M2000 Registerschreibeigenschaften Seite 23/29 ** Erf. Wert Wert Register- Befehls- Registername Wertdefinition adresse min. max. eingabe erforderlich 0 = Aus 1 = 1 Einheit 10 = 10 Einheiten 100 = 100 Einheiten 1000 = 1000 Einh. Multiplikator für Einheiten 0x0085 32771 10000 = 10000 Einh.
- Seite 24 ® ModMAG M2000 Registerschreibeigenschaften Seite 24/29 ** Erf. Register- Wert Befehls- Registername Wert max. Wertdefinition adresse min. eingabe erforderlich Kalibrierungspunkt A 0x0126 0.024 [A] analoger Ausgang Kalibrierungspunkt B 0x0128 0.024 [A] analoger Ausgang Analoge Messwert- verschiebung 0x0133 0.024 kundenseitig 4 mA [A] Analoge Messwert- verschiebung 0.024...
- Seite 25 ® ModMAG M2000 Registerschreibeigenschaften Seite 25/29 ** Erf. Wert Register- Befehls- Registername Wert max. Wertdefinition adresse min. eingabe erforderlich 0 = Aus 1 = Durchflussalarm 2 = Leerrohralarm 3 = Fehleralarm 4 = Vorwärtsimpuls 5 = AMR Impuls Ausgang #1: 0x00A4 6 = Umkehrimpuls Ausgabevorgang...
- Seite 26 ® ModMAG M2000 Registerschreibeigenschaften Seite 26/29 ** Erf. Wert Register- Befehls- Registername Wert max. Wertdefinition adresse min. eingabe erforderlich Ausgang #3: Frequenz 0x00B2 10000 Skalenendwert [Hz] Ausgang #3: 1 = 1% Alarm: Durchfluss 0x00B3 100 = 100% min. [%] Ausgang #3: 1 = 1% Alarm: Durchfluss 0x00B4...
- Seite 27 ® ModMAG M2000 Registerschreibeigenschaften Seite 27/29 ** Erf. Wert Register- Befehls- Registername Wert max. Wertdefinition adresse min. eingabe erforderlich Ausgang #4: 0 = Normal offen 0x00BA Ausgabemodus 1 = Normal geschloss. Ausgang #4: 0 = Relais 0x00BB Auswahl Hardware 1 = Offener Kollektor 0 = Aus 1 = Durchflussalarm 2 = Leerrohralarm...
- Seite 28 ® ModMAG M2000 Registerschreibeigenschaften Seite 28/29 ** Erf. Wert Register- Befehls- Registername Wert max. Wertdefinition adresse min. eingabe erforderlich 0 = Aus Leerrohrmodus 0x0124 1 = Ein 2-5 = Reserviert 0 = Kein Vorgang 1 = RAM nach EEPROM speichern 2 = EEPROM zu RAM laden 3 - 5 = Reserviert...
-
Seite 29: Fehlersuche
Fehlersuche Seite 29/29 5. Fehlersuche ® ModBus Übertragungen können aus den verschiedensten Gründen abgelehnt werden: Schreibbefehl erhalten, während die Menünavigation aktiv ist. Schreibbefehl mit ungültigem Wert erhalten (Wert außerhalb des Bereichs). Schreibbefehl an ein gesichertes Gerät erhalten. ... - Seite 30 MID_M2000_BA_MODBUS_01_1710...
