Elektrischer Anschluss

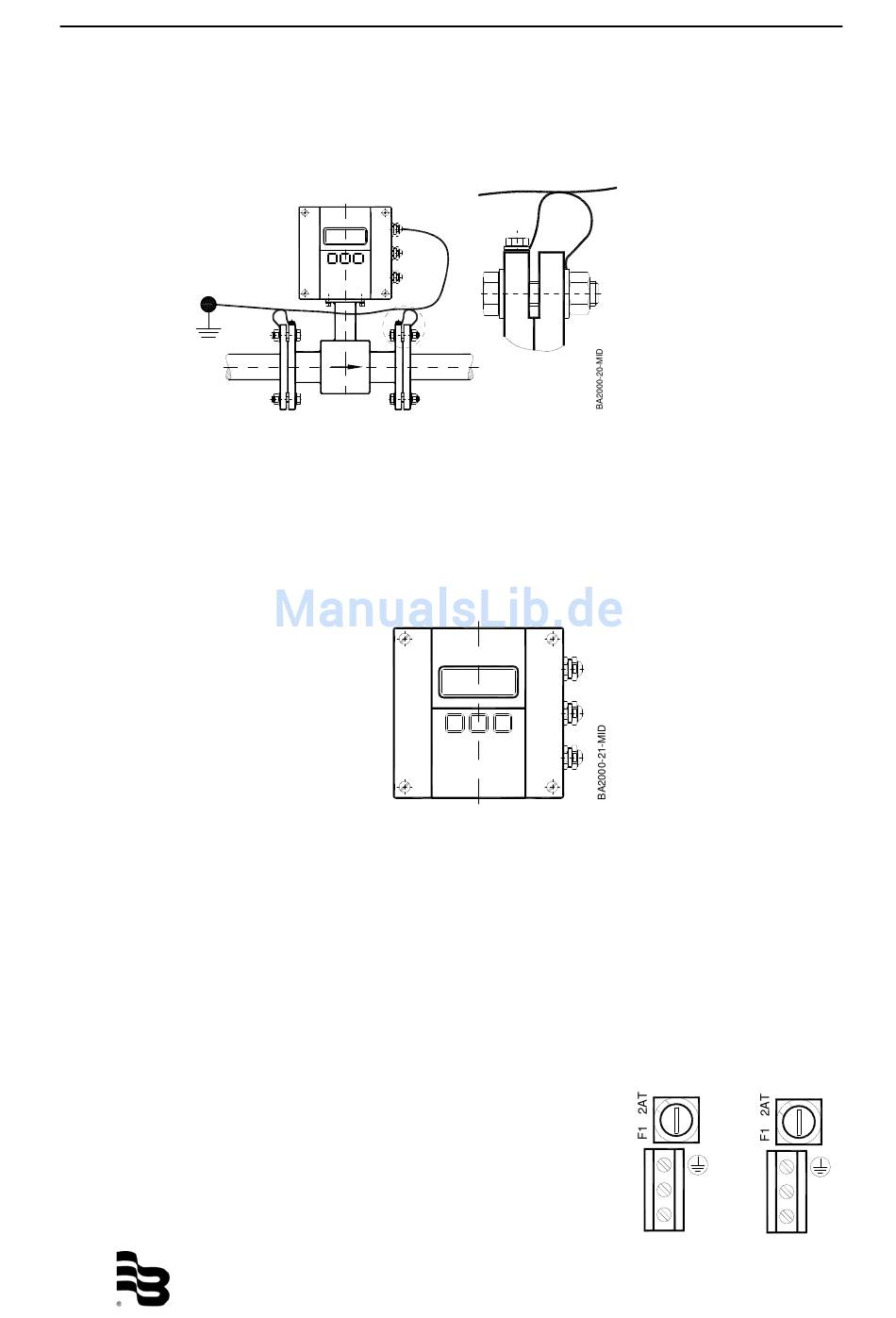

3.2.9 Elektrisch gestörte Umgebung
Bei elektrisch gestörter Umgebung oder nicht geerdeten metallischen Rohrleitungen
wird eine Erdung wie im unten gezeigten Bild empfohlen, um eine unbeeinflusste
Messung sicherzustellen.
4. Elektrischer Anschluss
•
Achtung:
•

4.1 Hilfsenergie

Warnung: •
•
•
1. Beide linke Deckelschrauben etwas lösen sowie die beiden rechten
komplett lösen. Deckel nach links aufklappen.
2. Hilfsenergiekabel durch die oberste Kabeleinführung schieben.
3. Anschluss gemäss Anschlussbild.
4. Anschlussdeckel nach erfolgtem Anschluss wieder
fest verschliessen.
6 mm² Cu
Für die 3 x M20 Kabeleinführungen dürfen nur flexible, elektrische
Leitungen verwendet werden.
Separate Leitungseinführungen für Hilfsenergie, Signal- und Ein-/Aus-
gangsleitungen verwenden.
Gerät nicht unter angelegter Netzspannung installieren.
National gültige Vorschriften sind zu beachten.
Typenschild beachten (Netzspannung und Frequenz).
MID_M2000_BA_01_1203
PE
Seite 9/46
N
L
85 – 265 VAC
9 – 36 VDC
N
-
+
L
