Parametrierung
Digitale
Ausgänge
Den 4 digitalen Ausgängen können Sie im Untermenü „Funktionswahl"
unterschiedliche Funktionen zuordnen. So wählen Sie zum Beispiel für
den digitalen Ausgang 1 die Funktion „Impulse Vorwärts" und
definieren über „Impulsskalierung" die Impulse pro Volumeneinheit.

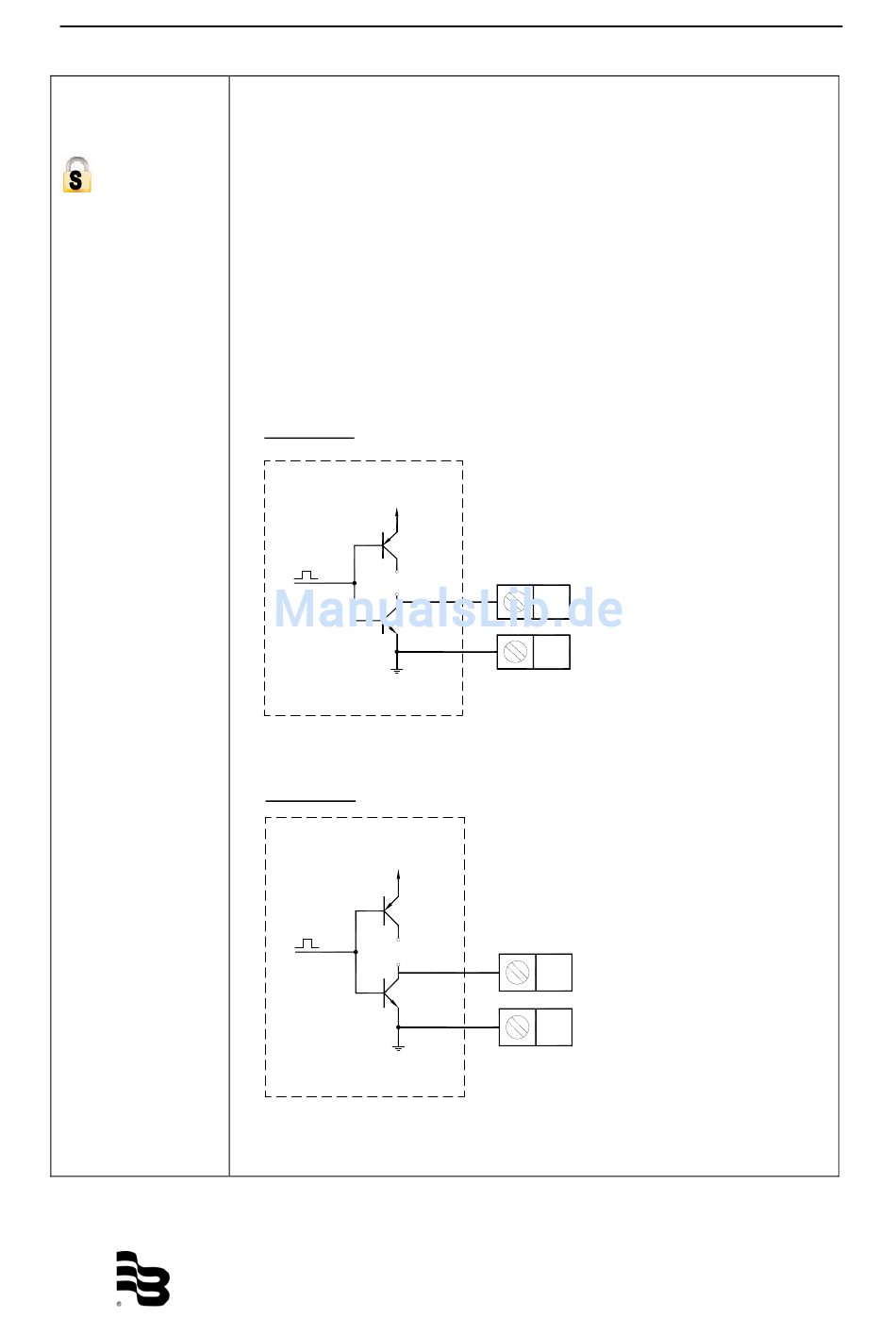

Digitale Ausgänge 1 und 2
Die beiden Ausgänge können als offener Kollektor passiv als auch
aktiv betrieben werden. Die Einstellung können Sie über den
Hardware Jumper JP1 bzw. JP2 vornehmen. Jumper gesetzt bedeutet
„aktiv" sonst „passiv". Platzierung der Jumper auf der Platine, siehe
Kapitel 4.3 Anschlusspläne der Ein- und Ausgänge.
Ausgang 1
24 V
DC
JP1
COM
Ausgang 2
24 V
COM
MID_M2000_BA_01_1203
1
2
DC
JP2
3
4
Seite 21/46
Offener Kollektor 10KHz
Passiv max. 30VDC, 100mA
Aktiv 24VDC, 50mA
Offener Kollektor 10KHz
Passiv max. 30VDC, 100mA
Aktiv 24VDC, 50mA
