– Dampfverteilrohr ist weniger als 300 mm über der Geräteoberkante montiert:
Kondensatschlauch mit einem minimalen Gefälle von 20 % über einen Siphon (Schlauchbogen
min. Ø200 mm) nach unten direkt in einen Ablauftrichter führen.
Hinweis: Falls Ihr Gerät mehrere Dampfverteilrohre speist, sind die einzelnen Kondensatschläuche in
den Ablauftrichter zu führen.
Wichtig! Vor der Inbetriebnahme ist der Siphon des Kondensatschlauchs mit Wasser zu füllen.
5.3.5
Kontrolle der Dampfinstallation
Prüfen Sie die korrekte Dampfinstallation anhand der folgenden Checkliste:
– Dampfverteilrohr
Dampfverteilrohr korrekt plaziert und befestigt?
Ausblasöffnungen rechtwinklig zur Strömungsrichtung?
– Dampfschlauch
Max. Länge von 4 m eingehalten?
Minimaler Biegeradius von 300 mm bzw. (100 mm bei fester Verrohrung) eingehalten?
Sind die Vorschriften zur Schlauchführung eingehalten?
Dampfschlauch: Hängt nicht durch (Kondensatsack)?
Fest verrohrte Dampfleitungen: Isolation vorhanden? Korrektes Material verwendet? Minimaler
Innendurchmesser eingehalten?
Dampfschlauch mit Schlauchklemmen korrekt befestigt?
Wärmedehnung im Betrieb und Verkürzung des Dampfschlauchs durch Alterung berücksichtigt?
– Kondensatschlauch
Minimales Gefälle von 20 % eingehalten?
Siphon vorhanden und mit Wasser gefüllt?
Kondensatschlauch korrekt befestigt?

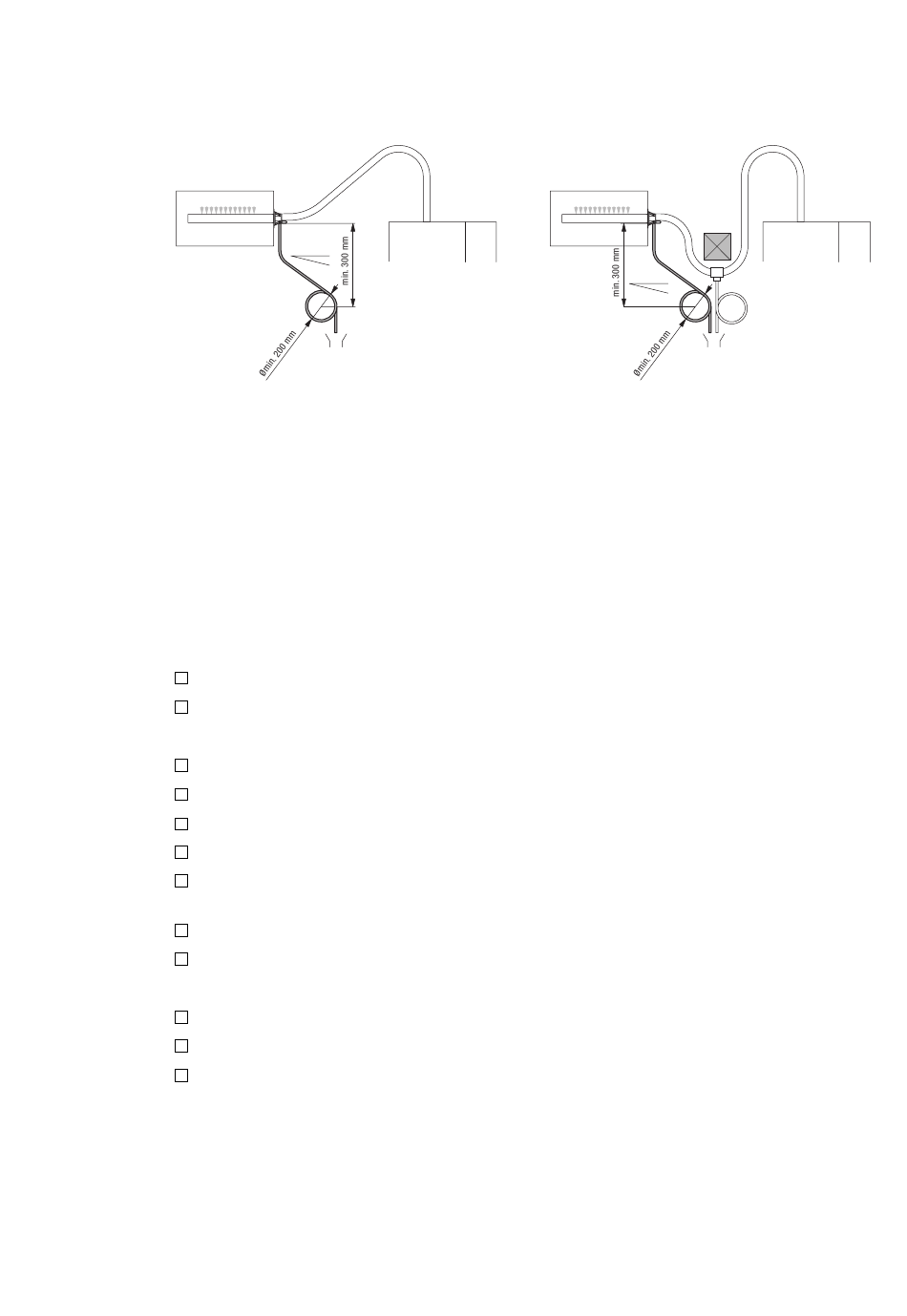

min. 20 %
min. 20 %
