Defensor Mk5 Technische Dokumentation Seite 14

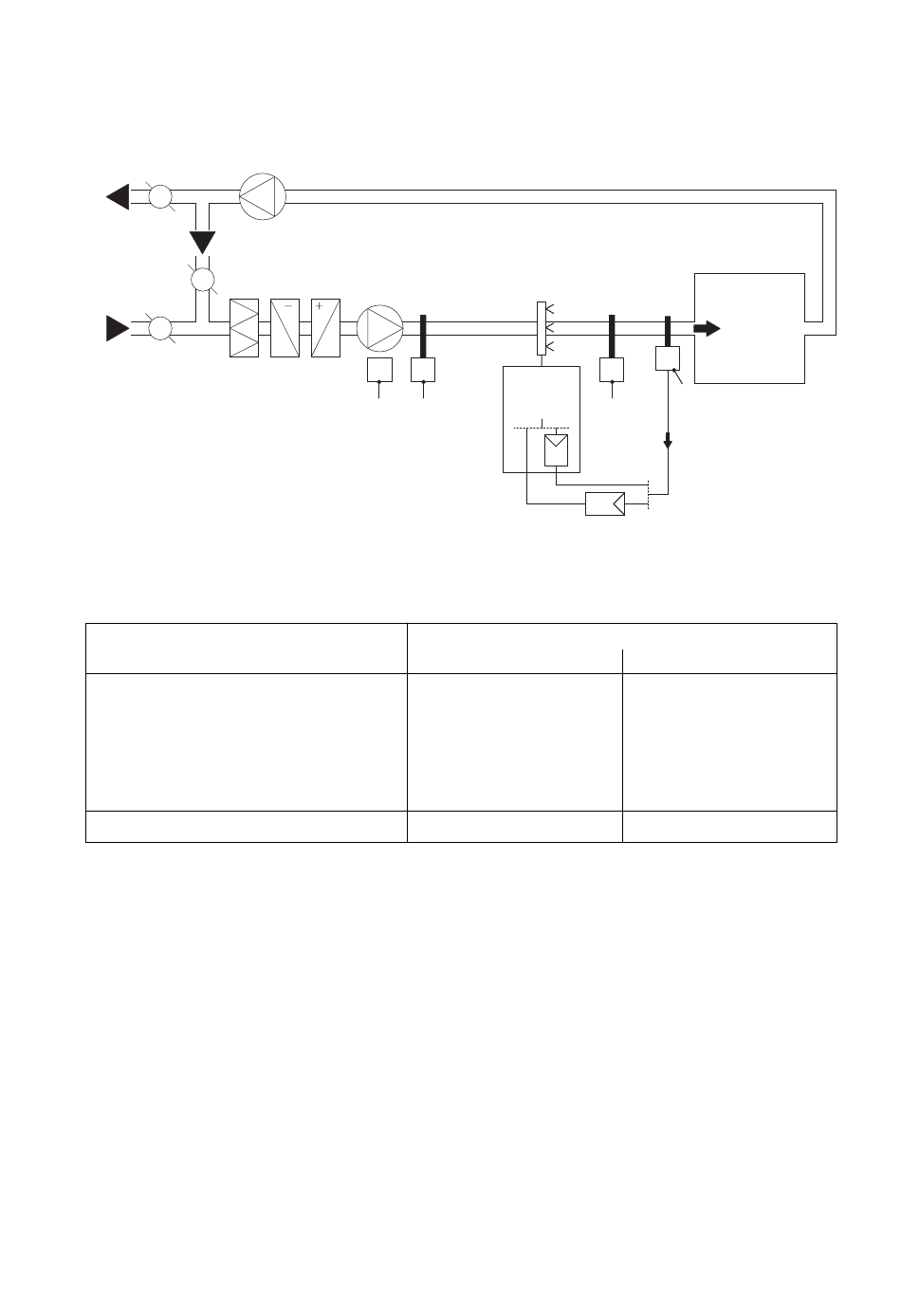

– System 3: Zuluftfeuchteregelung
Die Zuluftfeuchteregelung soll nur dort angewandt werden, wo die Raumfeuchteregelung
aus anlagetechnischen Gründen nicht möglich ist. In solchen Anlagen erfolgt die Feuchterege-
lung immer mit einem PI-Regler. Der Feuchtefühler (A1) wird im Zuluftkanal nach dem Dampfver-
teilrohr montiert.
A1 Feuchtefühler
B1 Ventilatorverriegelung
B2 Strömungswächter
B3 Maximalhygrostat
PI Stetigregler intern (PI-Regler)
I
PI Stetigregler extern (z.B. PI-Regler)
E
Y Eingangssignal von A1
Welches Feuchteregelsystem für welche Anwendung?
Anwendung
Klimaanlage mit:
Aussenluftanteil bis zu 33%
Aussenluftanteil bis zu 66%
Aussenluftanteil bis zu 100%
Zuluftfeuchteregelung
Direktraumbefeuchtung
Wenden Sie sich in folgenden Fällen an Ihren Defensor Vertreter:
– Befeuchtung kleinerer Räume bis 200 m
– Klimaanlagen mit hohen Luftwechselzahlen
– Anlagen mit variablem Luftvolumenstrom
– Testräume mit extremen Anforderungen an die Regelgüte
– Räume mit stark variierendem Dampfmaximalbedarf
– Anlagen mit Temperaturschwankungen
– Kühlräume und Anlagen mit Entfeuchtung
14
∆p
K
Defensor
Mk5
B1 B2
Plazierung des Feuchtefühlers
Raum oder Abluftkanal
System 1
System 1 oder 2
System 2
–––
System 1
3
ϕ
ϕ
max
A1
B3
Y
PI
I
PI
E
Zuluftkanal
System 1
System 2 oder 3
System 3
System 3
–––
