5.3.3
Montage des Dampfschlauches
Wichtig! Verwenden Sie ausschliesslich den Originaldampfschlauch von Defensor. Andere Dampf-
schläuche können unter Umständen zu unerwünschten Betriebsstörungen führen.

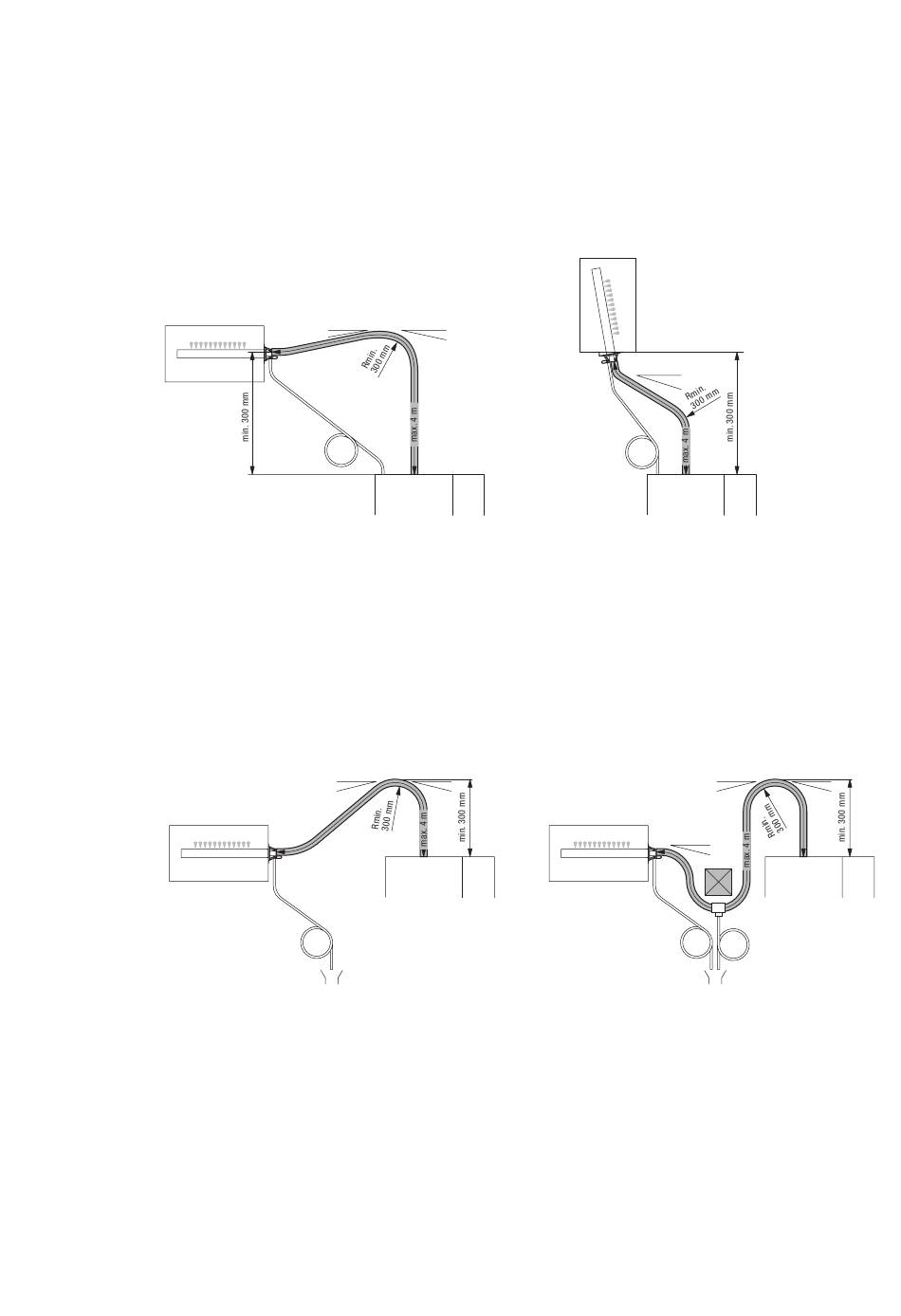

Hinweise Schlauchführung
Für die Schlauchführung ist die Lage des Dampfverteilrohres massgebend:
– Dampfverteilrohr ist mehr als 300 mm über der Geräteoberkante montiert:
Dampfschlauch mit einer minimalen Steigung von 20% über eine minimale Höhe von 300 mm
und anschliessend mit einer minimalen Steigung von 20% und/oder einem minimalen Gefälle
von 5% zum Dampfverteilrohr führen.
Hinweis: Für Dampfleistungen ≤20 kg/h kann auf die separate Rückführung des Kondensates über
den Kondensatschlauch verzichtet werden. Beachten Sie dazu die speziellen Hinweise zur
Schlauchführung in der "Montageanleitung zum Dampfverteilrohr 81-...".
– Dampfverteilrohr ist weniger als 300 mm über der Geräteoberkante montiert:
Dampfschlauch mit einer minimalen Steigung von 20 % mindestens 300 mm über die Oberkan-
te des Dampf-Luftbefeuchters und anschliessend mit einem minimalen Gefälle von 5 % nach unten
zum Dampfverteilrohr führen.
– Dampfschlauch so verlegen, dass er möglichst kurz ist (max. 4 m) und der minimale Biegeradius
von 300 mm eingehalten wird. Wichtig! Pro Meter Dampfschlauch ist ein Druckverlust von
10 mmWS (ca. 100 Pa) zu berücksichtigen.
– Querschnittsverminderungen (z.B. durch Knickungen) sind auf der ganzen Leitungslänge zu
vermeiden. Der Einbau eines Absperrventils (Magnetventil) in der Dampfleitung ist nicht zulässig.
min. 5 %
min. 20 %
min. 5 %
min. 20 %
min. 20 %
min. 5 %
min. 20 %
min. 20 %
27
