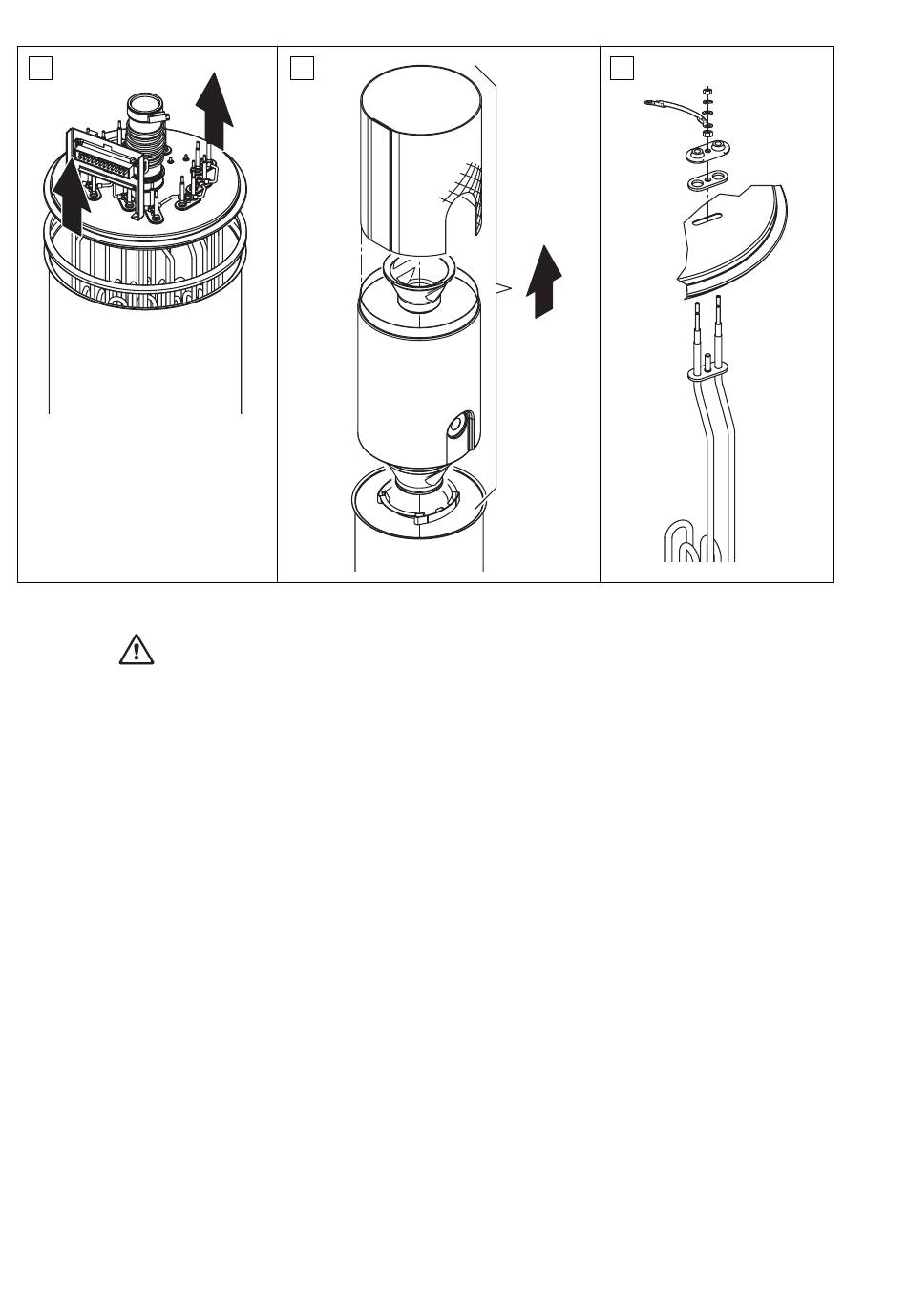

7. Deckel mit Heizstäben vorsichtig abheben.
Achtung! Gehen Sie mit dem ausgebauten Deckel vorsichtig um, damit die Heizstäbe nicht
beschädigt werden.
Hinweis: Falls sich der Deckel aufgrund starker Verkalkung (Wartungsintervallzeit überschritten)
nicht abheben lässt, stellen Sie den Dampfzylinder solange in ein mit Amseisensäure (8 %) gefülltes
Becken, bis er sich abheben lässt (Achtung! Hinweise zu den Reinigungsmitteln beachten).
8. Zylindereinsatz falls nötig durch leichte Drehbewegungen lösen und nach oben aus dem Dampfzy-
linder ausbauen. Einsatzgitter und Trichtereinsatz ausbauen.
9. Falls bei der Wartung ein Heizstab ersetzt werden muss: Zuerst Kabelbelegung und Position des
Heizstabes notieren. Anschliessend Kabel abziehen, Befestigungsmuttern lösen und Heizstab
ausbauen.
Zusammenbau und Einbau des Dampfzylinders
Der Zusammenbau des Dampfzylinders erfolgt in umgekehrter Reihenfolge. Beachten Sie folgende
Hinweise:
– Der Einbau allfällig ausgebauter Heizstäbe erfolgt gemäss Abbildung 9. Achten Sie darauf, dass die
Heizstäbe korrekt positioniert und die Kabel korrekt (gemäss Notierung) angeschlossen sind.
– Vor dem Einbau des Dampfzylinderdeckels Duro-Dichtung in den Rand des Deckels einlegen. Die
Duro-Dichtung muss sauber und unbeschädigt sein (falls nötig ersetzen).
– Vor dem Einbau des Dampfzylinders ins Gerät O-Ringe in der Kupplungsmuffe auf Beschädigungen
prüfen und falls nötig ersetzen.
– Dampfzylinder im Gerät korrekt ausrichten und mit Spannband befestigen.
– Dampfschlauch mit Schlauchklemme befestigen. Ein undichter Dampfschlauch kann zu Feuchte-
schäden im Geräteinnern führen.
– Stecker des Heizkabelbaumes muss in der Anschlussbuchse einrasten.
