Defensor Mk5 Technische Dokumentation Seite 24

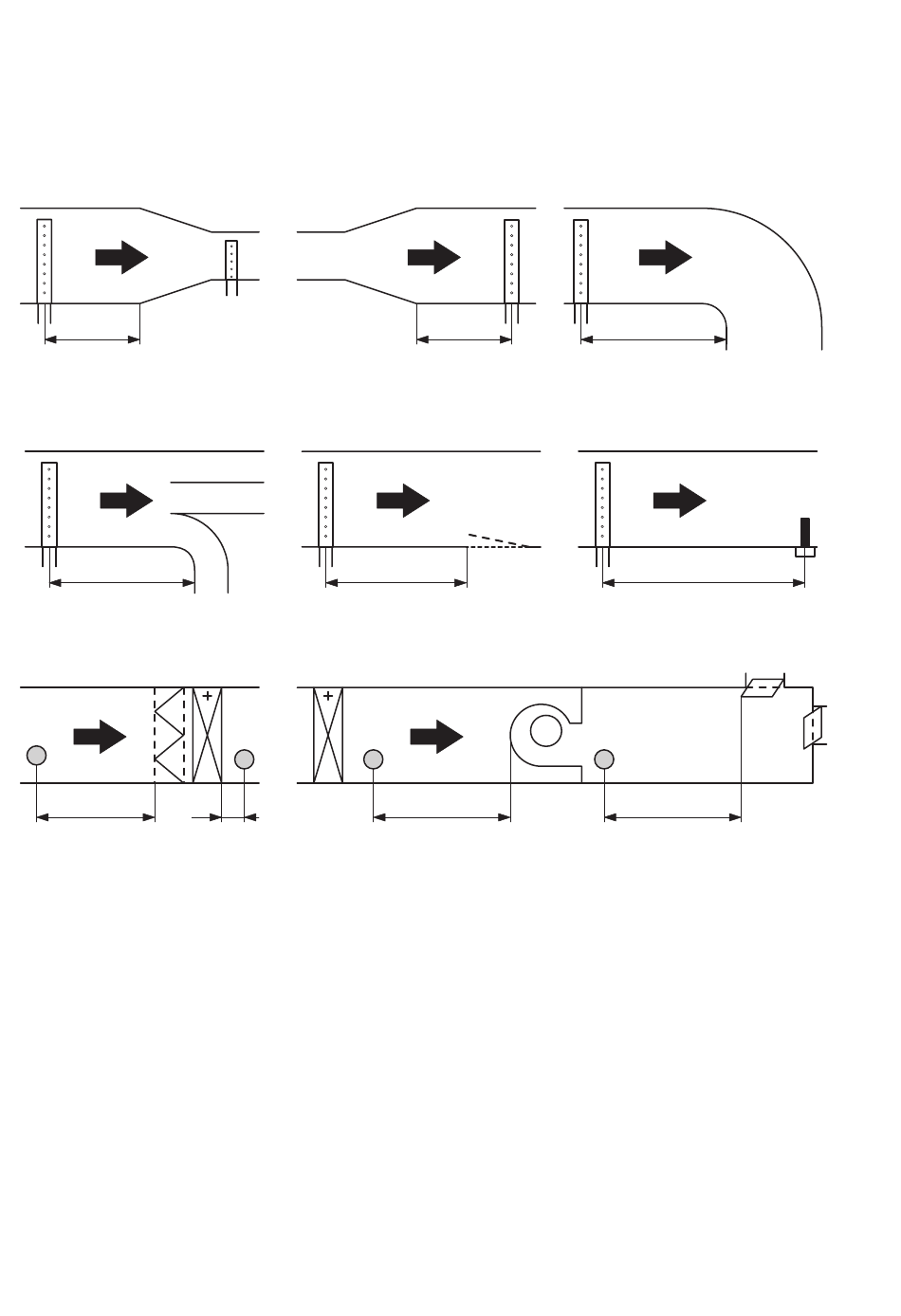

Einzuhaltende Minimalabstände
Damit der aus dem Dampfverteilrohr austretende Wasserdampf nicht an den nachfolgenden Anlage-
komponenten kondensiert, müssen nachgeschaltete Anlagekomponenten einen bestimmten minima-
len Abstand (auf der Basis der Befeuchtungsstrecke "B
vor/nach Verengung
0,5 x B
N
vor Verzweigung
B
N
vor/nach Heizregister/Filter
1,5 x B
N
2,5 x B vor Schwebstofffilter
N
Einbauhinweise und Masse
Die Dampfverteilrohre sind entweder für horizontalen (an der Kanalwand) oder mit Zubehör für
vertikalen Einbau (im Kanalboden) konzipiert. Die Ausblasöffnungen sollen immer nach oben bzw.
quer zum Luftstrom zeigen.
Nach Möglichkeit sollten die Dampfverteilrohre immer auf der Druckseite (max. Kanaldruck 1500 Pa)
des Kanals eingebaut werden. Falls die Dampfverteilrohre auf der Saugseite des Kanals eingebaut
werden, darf der maximale Unterdruck 1000 Pa nicht überschreiten.
Wählen Sie eine auf Ihren Kanal zugeschnittende Einbaulage (siehe nachfolgende Abbildungen) und
plazieren Sie die Dampfverteilrohre im Kanal so, dass eine gleichmässige Dampfverteilung im Kanal
gewährleistet ist.
24
nach Erweiterung
5 cm
" ) zum Dampfverteilrohr aufweisen.
N
0,5 x B
N
vor Luftgitter
B
N
vor/nach Ventilator/Zonenabgang
B
N
vor Krümmer
B
N
vor Regel/-Temperaturfühler
5 x B
N
B
N
