5.4
Wasserinstallation
Die Wasserinstallation darf nur durch ausgewiesenes Fachpersonal (z.B. Sanitärin-
stallateure) durchgeführt werden. Die Überwachung der Qualifikation ist Sache des
Kunden.
Beachten Sie bitte die lokalen Vorschriften für den Anschluss von Geräten an das Trink-
und Abwassernetz.
Achtung Stromschlaggefahr! Für alle Installationsarbeiten ist der Dampf-Luftbefeuchter
spannungsfrei zu schalten und gegen unbeabsichtigtes Einschalten zu sichern.
5.4.1
Ausführung der Wasserinstallation

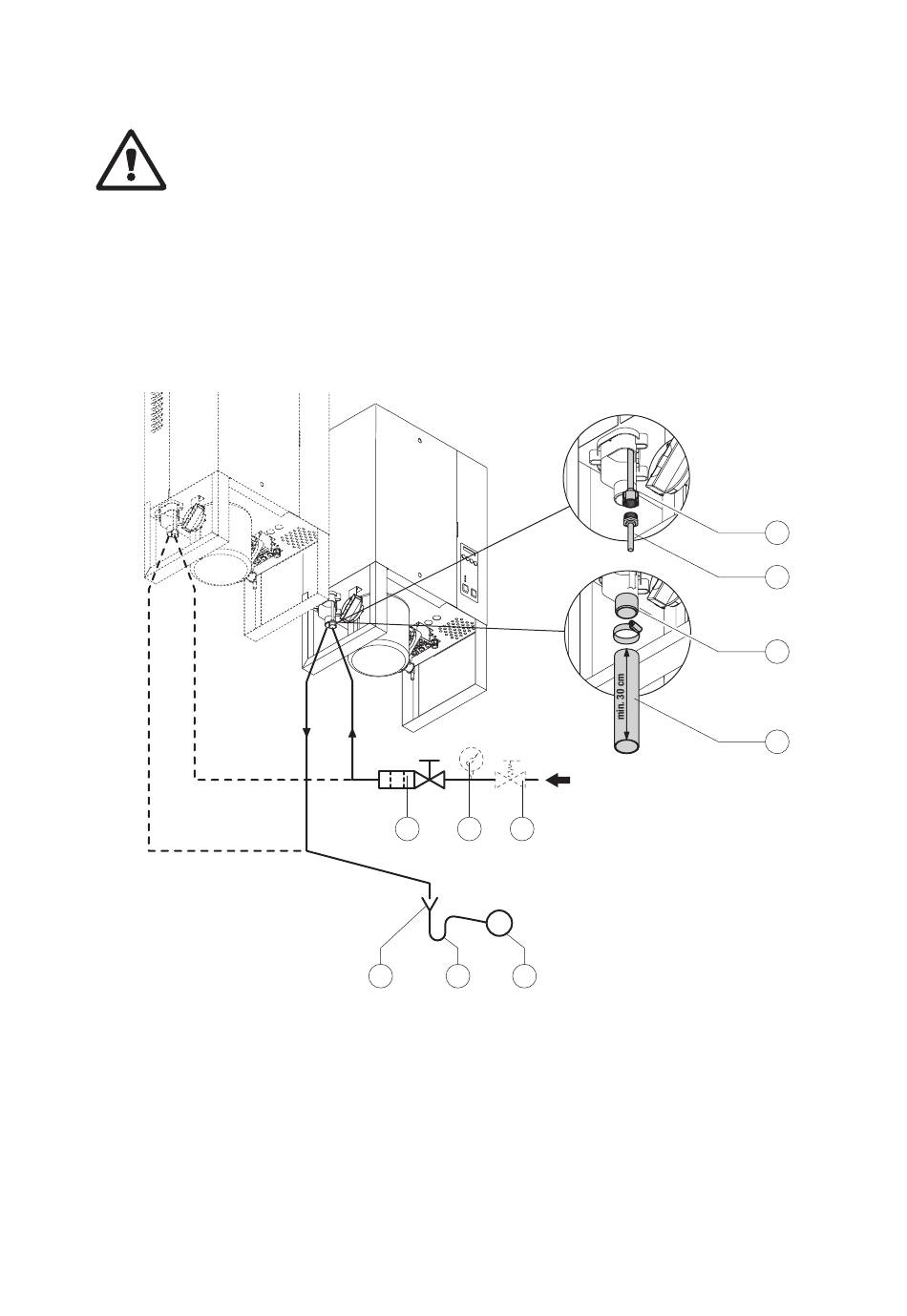

Übersicht Wasserinstallation
1
Wasseranschluss, Überwurfmutter G 1/2"
2
Zulaufleitung (min. Innen-Ø: 8 mm)
3
Wasserablaufstutzen Ø40 mm
4
Ablaufleitung (min. Innen-Ø: 40 mm, min. 30 cm senkrecht nach unten führen)
5
Druckreduzierventil (Einbau zwingend für Wasserdrücke >10 bar, bauseitig)
6
Manometer (Einbau empfehlenswert, bauseitig)
7
Siebfilterventil (Zubehör "Z261")
8
Ablauftrichter (bauseitig)
9
Siphon (min. Innen-Ø: 40 mm, bauseitig)
10
Gebäudeseitige Wasserablaufleitung (min. Innen-Ø: 40 mm)
30
7
6
5
8
9
10
H
O
2
(1...10 bar)
1
2
3
4
