Regelsignal respektive Feuchterfühlersignal
Der Anschluss eines externen aktiven Reglers "A1", eines passiven Reglers "A2", eines Ein/Aus-
Hygrostaten "A3" oder eines Feuchtesensors (bei Steuerung über den internen Regler) erfolgt gemäss
dem Anschlussschema an die entsprechenden Kontakte der Klemmenleiste. Beachten Sie folgende
Anschlusshinweise:
Anschluss
Pos. Jumper JP2
– neutral
– 5V
– 24V
Drehschalter S3
Pos. Signal
0 kein Signal gewählt
1 On/Off 24V
2 0...5 VDC (Potentiometer)
3 0...10 VDC
4 0...1 VDC
5 1...5 VDC
6 2...10 VDC
7 0...20 V Phasenschnitt
8 4...20 mA
9 0...20 mA
Hinweis: Der Feuchtefühler des Reglers ist nach dem Dampfverteilrohr mit einem Mindestabstand von
5 mal der Befeuchtungsstrecke B
Kühlregisters) im Kanal zu montieren.
Für die Plazierung und den Anschluss des Reglers/Sensors beachten Sie bitte auch die separaten
Installationsanleitungen zu diesen Komponenten.
Steuerkabel für Geräteversionen mit zwei Geräten
Das mitgelieferte Steuerkabel (Flachbandkabel) wird am Anschluss "J6" auf der Steuerkarte des
Gerätes A angeschlossen und mit dem Anschluss "J7" auf dem Speisungsmodul des Gerätes B
verbunden.
Anschluss Ventilationsgerät
Siehe separate Dokumentation zum Ventilationsgerät
Anschluss RS232/RS485
Siehe separate Dokumentation zur Schnittstelle RS232/485
38

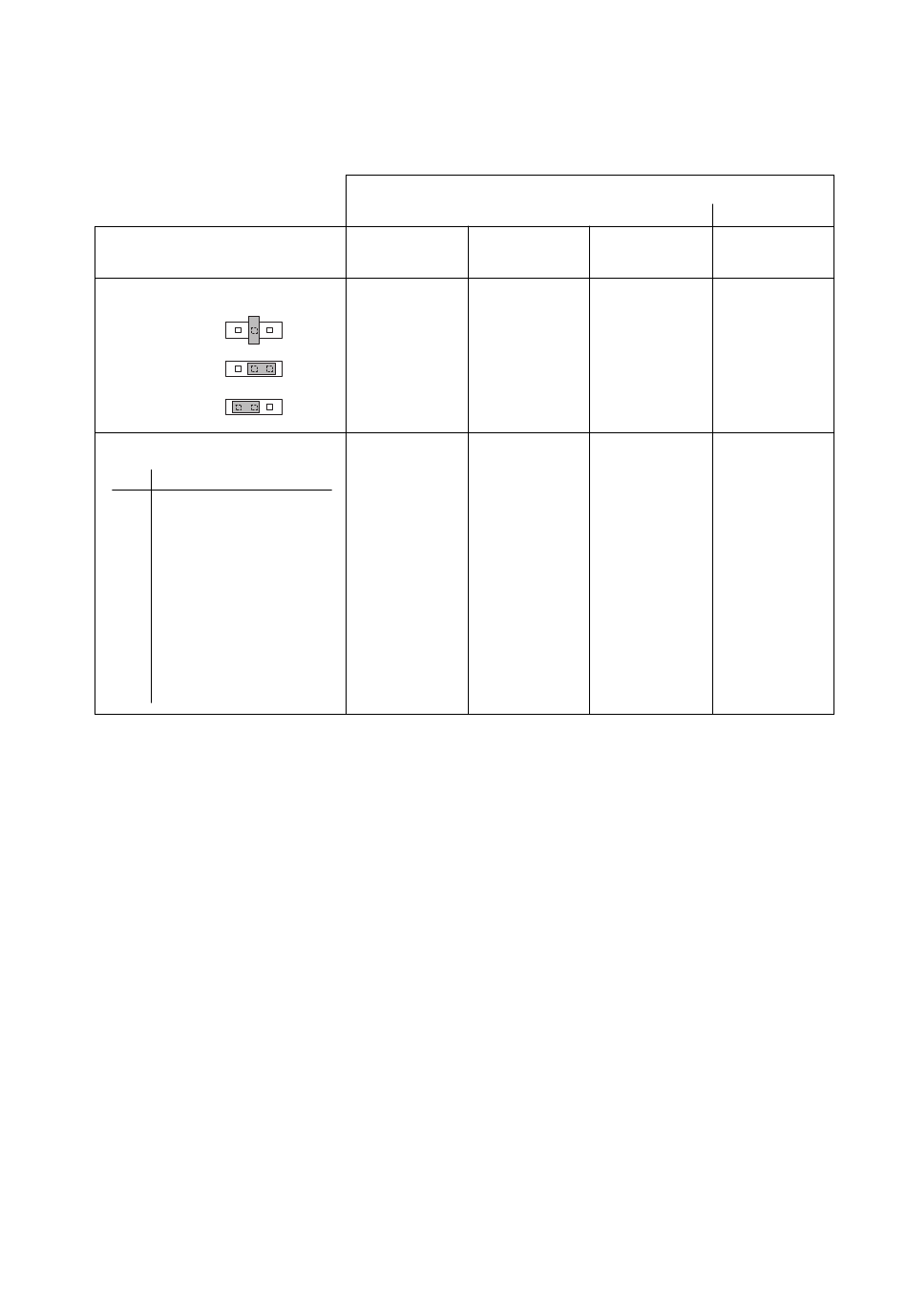

aktive Regler
