– Die Dampfschläuche dürfen nicht durchhängen (Kondensatsack); falls nötig mit Rohrschellen,
Schiene oder Winkelkanal unterlegen oder einen Kondensatablauf im Dampfschlauch montieren.
– Wichtig! Bei der Bestimmung der Länge und der Schlauchführung berücksichtigen, dass sich der
Dampfschlauch mit zunehmendem Alter verkürzt.
Schlauchbefestigung
Der Dampfschlauch ist am Dampfverteilrohr und am Dampfanschluss des Dampf-Luftbefeuchters mit
Schlauchklemmen zu befestigen.
Dampfleitung mit fester Verrohrung
Für Dampfleitungen mit fester Verrohrung gelten die gleichen Vorschriften zur Leitungsführung, wie
vorgängig beschrieben. Beachten Sie zudem folgende Hinweise:
– Der minimale Innendurchmesser von 45 mm ist über ganze Leitungslänge einzuhalten.
– Verwenden Sie ausschliesslich Cu-Rohre (Betrieb mit Rohwasser) oder Rohre aus nichtrostendem
Stahl (min. DIN 1.4301, Betrieb mit vollentsalztem Wasser).
– Um die Kondensatbildung (=Verlust) zu mildern, ist die Dampfleitung zu isolieren.
– Der minimale Biegeradius für feste Verrohrung beträgt 100 mm.
– Die Befestigung der Dampfleitung am Dampfverteilrohr erfolgt über ein kurzes Schlauchstück das
mit Schlauchklemmen befestigt wird. Der Anschluss am Dampf-Luftbefeuchter erfolgt über eine
Muffe G 1 1/4".
– Wichtig! Pro Meter Leitungslänge bzw. pro 90°-Bogen ist ein Druckverlust von 10 mmWS (ca.
100 Pa) zu berücksichtigen.
5.3.4
Montage des Kondensatschlauches
Wichtig! Verwenden Sie ausschliesslich den Original-Kondensatschlauch von Defensor. Andere
Schläuche können unter Umständen zu Betriebsstörungen führen.

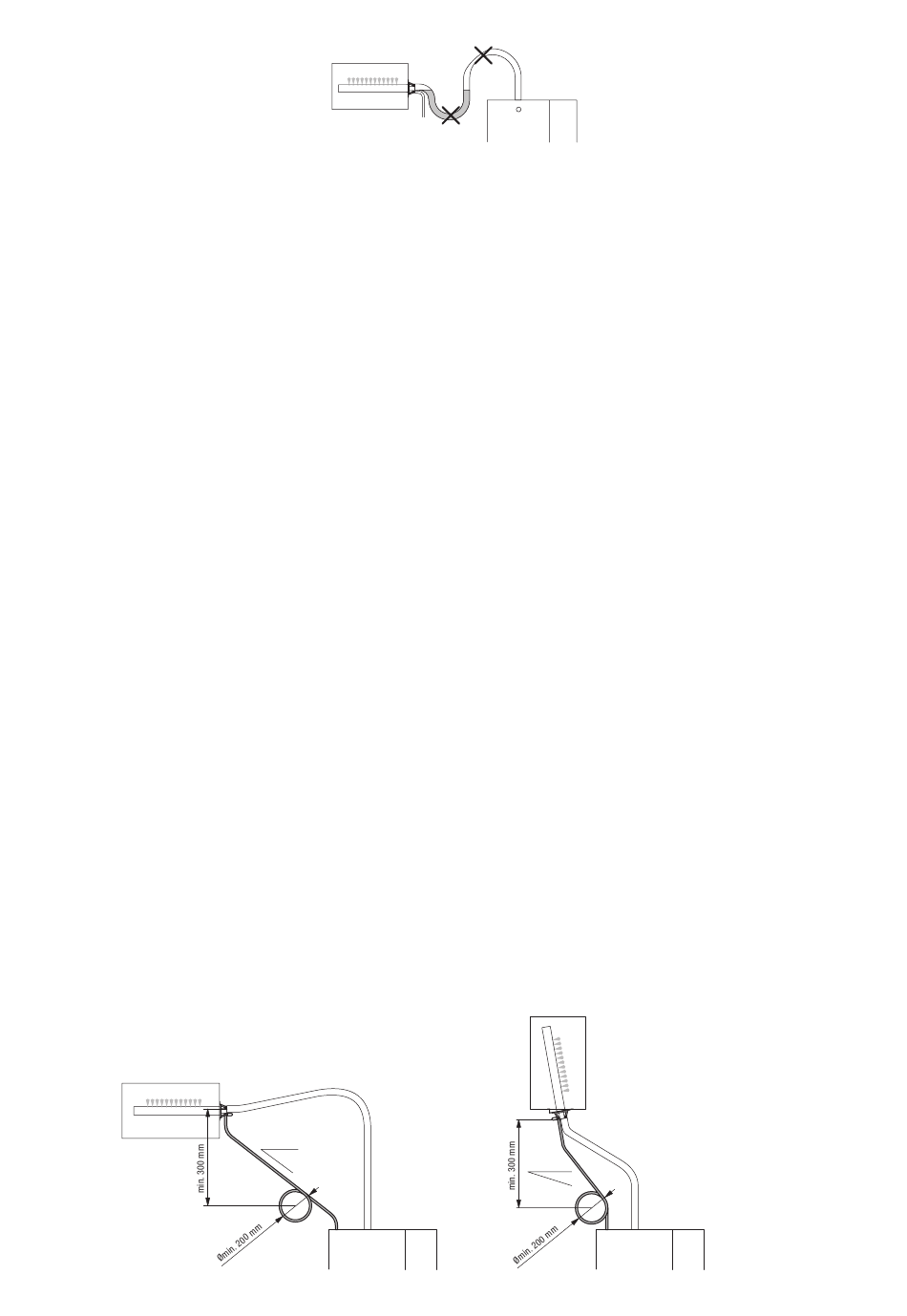

Für die Schlauchführung ist die Lage des Dampfverteilrohres massgebend:
– Dampfverteilrohr ist min. 300 mm über der Geräteoberkante montiert:
Kondensatschlauch mit einem minimalen Gefälle von 20 % über einen Siphon (Schlauchbogen
min. Ø200 mm) nach unten zum Gerät führen und dort ca. 2cm in die dafür vorgesehene Öffnung
stecken.
28
min. 20 %
min. 20 %
