4.4.2 Detailinformationen Zubehör
Dampfverteilrohr 81-... für indirekte Raumluftbefeuchtung
Die Auswahl der Dampfverteilrohre 81-... richtet sich nach der Kanalbreite (für horizontalen Einbau)
bzw. nach der Kanalhöhe (für vertikalen Einbau) und der Leistung des Dampf-Luftbefeuchters.
Wichtig! Wählen Sie immer das längst mögliche Dampfverteilrohr (Optimierung der Befeuchtungs-
strecke).
Hinweis: Muss die Befeuchtungsstrecke (siehe Kapitel 5.3.1) aus anlagetechnischen Gründen
verkürzt werden, ist die Dampfmenge pro Gerät auf zwei Dampfverteilrohre aufzuteilen oder das
Dampfverteilsystem OptiSorp einzusetzen. Nehmen Sie in diesem Falle mit Ihrem Defensor-
Lieferanten Kontakt auf.
Dampfverteilrohr "Process" (Zubehör "Z...")
Das Dampfverteilrohr Process wird eingesetzt für die direkte Materialbefeuchtung in Verarbeitungs-
prozessen (Prozessbefeuchtung) oder in Lüftungskanälen mit schwierigen Befeuchtungsstrecken-
Verhältnissen (mit dem Dampfverteilrohr Process kann die Befeuchtungsstrecke um ca. 30 % verkürzt
werden). Das Dampfverteilrohr Process ist in verschiedenen Längen lieferbar.
Betreffend die Auslegung des Dampfverteilrohres Process nehmen Sie mit Ihrer Defensor-Vertretung
Kontakt auf. Beschaffen Sie sich vorab folgende Daten:
– die Dampfmenge in kg/h
– die Kanalabmessungen (Breite x Höhe)
Wichtig! Die Tabelle in Kapitel 5.3.1 für die Bestimmung der Befeuchtungsstrecke, kann für das Dampf-
verteilrohr Process nicht verwendet werden.

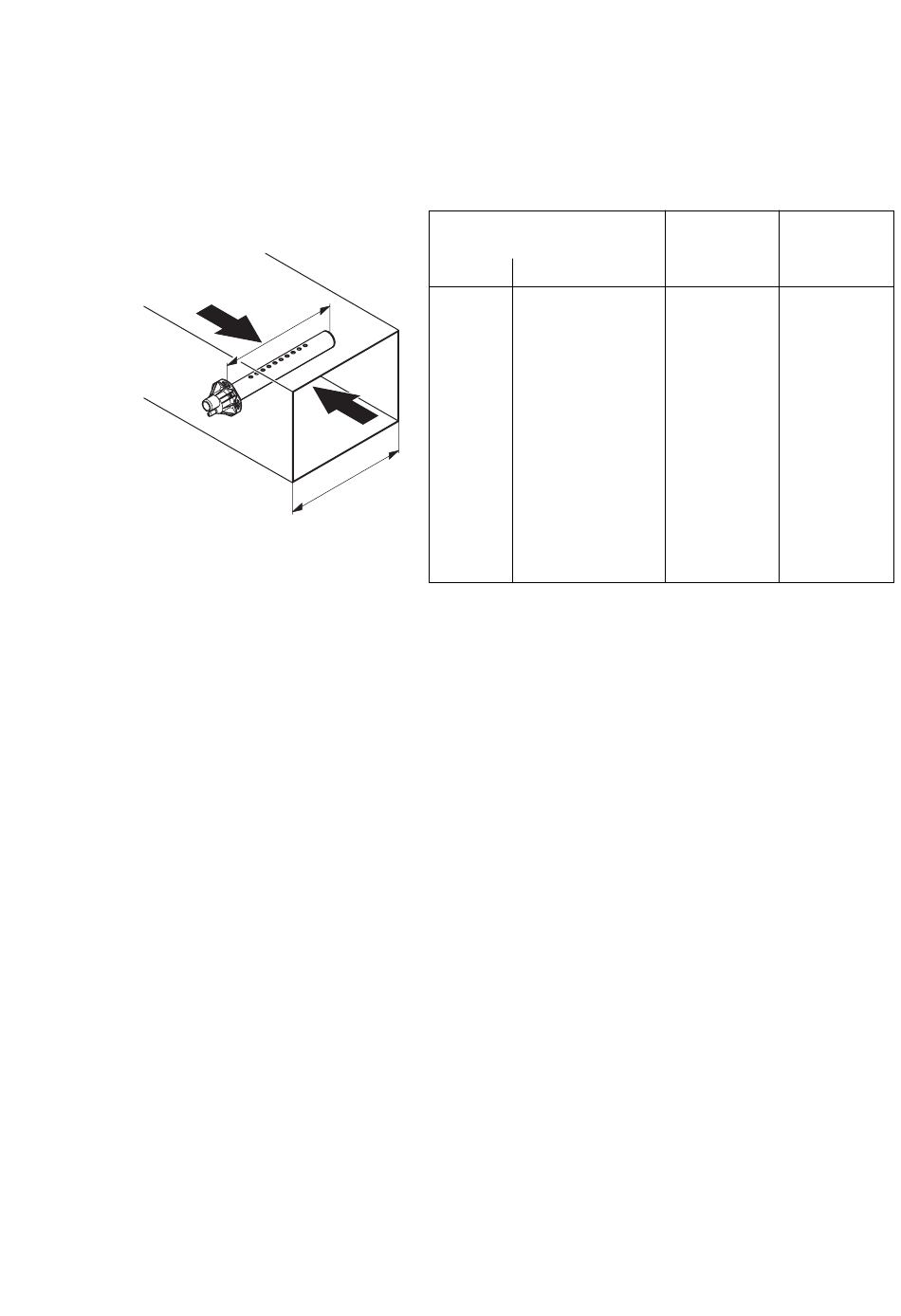

81-200
L 81-350
81-500
B
1)
2)
3)
Dampfverteilrohre 81-... zu
Defensor Mk5 aus CrNi-Stahl
Typ Länge in mm (L)
1)
200
2)
350
2)
500
81-650 650
81-800 800
81-1000 1000
81-1200 1200
81-1500 1500
81-1800 1800
81-2000 2000
81-2300 2300
81-2500 2500
Nur für Geräte mit einer maximalen Dampfleistung von 10 kg/h
Nur für Geräte mit einer maximalen Dampfleistung von 30 kg/h
Speziallängen auf Anfrage
Kanalbreite (B) Dampfabgabe
3)
in mm max. in kg/h
210...400
400...600
600...750
750...900
900...1100
1100...1300
1300...1600
1600...2000
2000...2400
2200...2600
2500...2900
2700...3100
10
30
30
50
50
50
50
50
50
50
50
50
17
